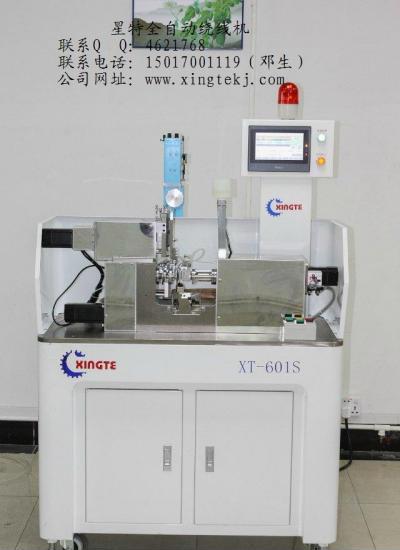

单轴全自动拉伸绕线机

机型简介：本机适用于各种空心线圈：用于各类型音圈（跑道，方型）、激光头线圈、硬盘线圈、ＩＣ卡线圈、产品标签线圈、读写卡线圈、传感器线圈、振荡马达线圈，及各种高精密异形线圈，贴片型线圈，多线并绕线圈等。控制系统选用全中文触膜屏接口，操作简便易学，机械操作部分规划合理，所选用金属材料都经过特殊化工艺处理，机械运动部分全选用进口伺服马达和高精度滚珠丝杆，进口轴承确保了产品的高效率和高精度；真实做到完成开机24小时安稳，高效出产。能与全自动化出产线及无人车间兼容配套。

  1、外形尺寸:(长)950x(宽)460x(高)1500

  2、毛重:260kg

  3、运用电源:AC220V±10％单相50/60Hz

  4、耗费功率:2Kw/小时

  5、压缩空气气源:0.4Mpa～0.8Mpa

  6、工位主轴方向:顺时针/逆时针

  7、步序回忆容量:9999

  8、控制方法:触摸屏＋多轴运动控制卡

  9、主轴数:3轴

  10、主轴转速:≦4000rpm

  11、适用线径:0.015～0.6mm

  12、绕制线圈高度:≦25mm

  13、绕制线圈外径:￠1～￠50mm

  14、驱动方法:3轴伺服电机

  15、引出线方位:能够恣意设定视点

 16、引出线长度:40~80mm(特殊治具在外)

  17、线圈固化方法:预热治具,绕线中经过烘干组织烘干固化

  18、产值:每小时800pcs(以每层15圈,2层圆形为例)
