39NiCrMo3镍铬钼调质钢的抗疲劳性能与传动轴应用解析

39NiCrMo3镍铬钼调质钢的抗疲劳性能与传动轴应用解析

我是车间里干质检的老张，在这行摸爬滚打快二十年了。今天想跟大伙聊聊39NiCrMo3这个材料，特别是它在传动轴上的表现。为啥聊它？因为前阵子有个做工程机械的客户找过来，说他们之前用的材料做传动轴，跑个几千小时就出疲劳裂纹，换了好几批货都这样，急得不行。我问他用的啥料，他说了个牌号，我一听就觉得不对劲。后来寄了样过来，我们拿39NiCrMo3给他试了一炉，做完调质处理（就是先淬火再高温回火，让钢材既有硬度又不至于太脆），上疲劳试验机一跑，差距还真不是一星半点。今天就把这事掰开揉碎了说说。

先说说39NiCrMo3到底是个啥材料。它属于镍铬钼系合金结构钢，牌号里那个39说的是含碳量大概0.39%左右，镍铬钼三个元素加进去，主要是为了把淬透性提上来。淬透性这个词听着玄乎，说白了就是钢材能淬硬多深的能力。你拿一根圆钢去淬火，表面硬了，芯部能不能也硬起来，就看淬透性。39NiCrMo3的淬透性相当不错，直径五六十毫米的棒料淬完火，芯部硬度也能跟表面差不太多。这一点对传动轴特别关键，因为传动轴受力的时候不是光表面受力，整个截面都在扛扭矩，芯部要是软了，疲劳裂纹就从里面开始萌生，外面还看不出来，等发现的时候已经晚了。

那个客户之前用的材料，说白了就是淬透性不够。他那个传动轴直径大概七十毫米，用普通40Cr做，芯部淬不透，硬度梯度太陡，表面硬邦邦芯部软塌塌，交变载荷一上来，芯部和表面变形不协调，裂纹源就在过渡区产生了。他跟我说换了好几家供应商，有的批次硬度检测合格，有的批次差几个点，装上机台跑一段时间就出问题。这其实就是供应商不稳定带来的坑，批次间质量忽高忽低，你根本不知道下一批料是啥状态。后来我们给他供39NiCrMo3，每批都做光谱检测（用火花打一下，看元素成分对不对得上牌号），成分控制住了，淬透性就稳了，热处理工艺不用老调，做出来的传动轴疲劳寿命自然就上来了。

说到检测，我们车间有个习惯，调质完了必须抽检硬度。硬度这个指标看着简单，但它背后反映的是整个热处理工艺是不是做到位了。39NiCrMo3调质后的硬度一般在HRC28到32之间，这个区间既有足够的强度扛扭矩，又有不错的韧性吸收冲击。有一次一批活刚做完回火，抽检硬度都在范围内，但有个别试样表面看着发暗，我拿锉刀一锉，感觉不对劲。后来切了一块做金相，发现表面有轻微脱碳层（就是高温加热的时候表层碳元素烧掉了，那一层变软了）。脱碳层这东西危害不小，表面软了，疲劳强度直接打折扣。我们直接把那批挑出来回炉重新处理，一根都没往外出。做传动轴这行，表面质量马虎不得，客户装机以后跑个几万小时不出事，那才叫合格。

再聊聊抗疲劳性能。传动轴在机器上转起来，承受的是交变扭转载荷，应力循环次数动辄上百万次。39NiCrMo3调质后的屈服强度（就是材料开始发生塑性变形的应力值，过了这个点它就回不去了）大概在785兆帕以上，抗拉强度能到980兆帕往上。这些数字听着干巴巴的，换个说法你就明白了。同样尺寸的传动轴，用39NiCrMo3做，比用普通碳钢做的能多扛大概三成以上的扭矩而不发生塑性变形。更重要的是它的疲劳极限高，在循环载荷下不容易萌生裂纹。那个工程机械客户后来跟我们反馈，换了我们的料之后，同样工况下传动轴拆检周期从三千小时延长到了八千小时，拆下来做磁粉探伤（用磁场和铁粉看表面有没有裂纹，跟给钢材做皮肤检查似的），没发现疲劳裂纹。他说这话的时候我挺高兴，但也没觉得意外，材料选对了，工艺控制住了，结果就该是这样。

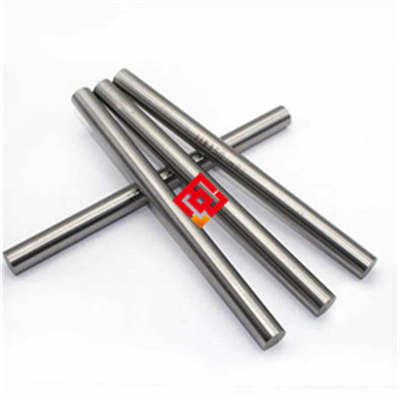

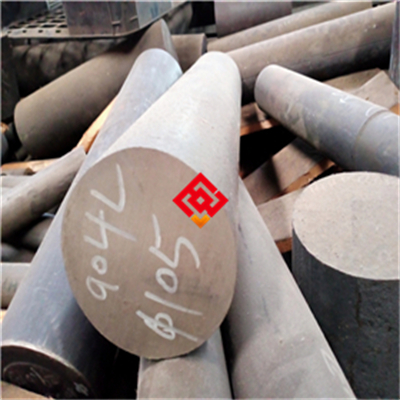

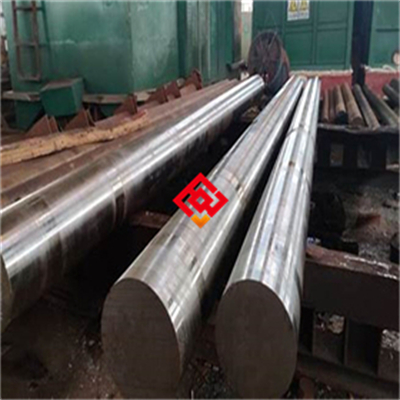

规格方面，我们常做的39NiCrMo3圆钢直径从20毫米到300毫米都有现货，长度可以按客户要求锯切，两米到六米都行。大直径的棒料我们建议客户做超声波探伤（用声波往钢材内部打，看里面有没有夹渣或者内裂，跟做B超一个道理），特别是做大型传动轴的时候，芯部质量肉眼看不见，探伤能帮你把有问题的料提前挑出来。我们自己出货前也会抽着做，上次就有一根直径两百多的料，探伤发现芯部有轻微夹杂物（就是钢水凝固时没跑干净的非金属杂质），直接挑出来没发。这种料要是流出去了，客户加工完装机上，说不定啥时候就从夹杂物那里开始裂，到时候扯皮都说不清。

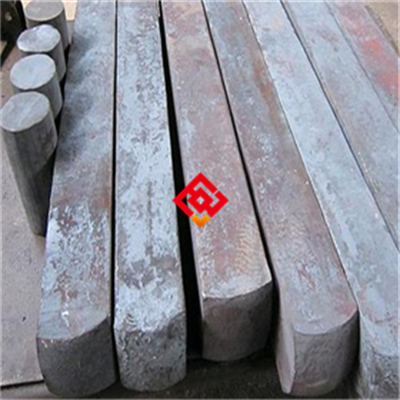

锻造和热处理这块，39NiCrMo3的工艺窗口不算窄，但也不能胡来。正火（加热到一定温度保温后空冷，目的是细化晶粒、均匀组织）温度控制在850到880度之间，保温时间按截面尺寸算，一般每毫米一到一点五分钟。淬火温度870度左右，油淬比较稳妥，水淬容易开裂。回火温度根据你想要的硬度来调，想要HRC30左右，回火温度大概在560到600度之间。这些参数不是死的，得看你的炉子特性和装炉量。我见过有的厂子拿别人的工艺参数直接套，结果硬度差了好几个点，其实就是装炉量不一样，实际加热和冷却速度对不上。做热处理这行，工艺得跟着设备走，不能照搬。

用途方面，39NiCrMo3在传动轴之外，还常见于齿轮轴、连杆、高强度螺栓这些地方。但传动轴对疲劳性能的要求比较突出，所以材料纯净度和热处理质量得盯紧。我们供料的时候会附带质保书，成分、硬度、探伤结果都写在上面。客户要是拿不准选材，可以把工况参数发过来聊聊，比如传递多大扭矩、转速多少、有没有冲击载荷，我们帮你参谋参谋。想试样的也随时说一声，切一段去上机跑跑看，比看一百页资料都管用。材料这东西，试过才知道合不合适。
