我是车间里搞热处理的老张，干了快二十年了。今天想跟大伙儿聊聊5J18热双金属这个材料。为啥聊它？因为前阵子有个做温控开关的客户找过来，说他们产品在北方冬天和南方夏天表现不一样，温度补偿老是调不准。我一听就知道，这多半是热双金属的选材或者批次稳定性出了问题。

5J18这个牌号，在热双金属里头算是比较常用的一种。它的核心特点就是热膨胀系数（简单说就是温度一变，材料自己会伸长缩短多少）跟普通金属不一样。它是由两层不同膨胀系数的合金复合起来的。一层叫主动层，膨胀得厉害；一层叫被动层，膨胀得少。温度一变化，主动层想使劲伸，被动层拽着不让伸，结果整个片材就弯了。咱们就是利用这个弯曲动作去推动触点、打开或关闭电路。

说到温度补偿精度，很多人第一反应是问电阻率、问灵敏度。其实最关键的一个参数是比弯曲（就是单位厚度、单位温度变化下能弯多少）。5J18的比弯曲值一般控制在14.5到16.5之间。这个数值不是越高越好，而是要稳定。我见过有的供应商，同一批料里比弯曲能差出两个点，那你做出来的温控开关，动作温度能差出十几度，这谁受得了？所以选5J18，第一要看它的热膨胀系数匹配得好不好，第二要看批次一致性。

前些天车间里来了个客户，拿着他们之前用的料让我们帮忙测一下。我拿光谱分析（就是用光打一下材料表面，看它发出什么颜色的光，反推出里面有哪些元素）一打，发现被动层里镍含量偏低。镍少了，被动层的膨胀系数就变了，整个双金属的弯曲动作就跟设计值对不上。客户说怪不得他们那批开关在零下十度就提前跳了。后来换了我们这批5J18，同时做对比测试，在零下二十度到零上八十度范围内，动作温度偏差从原来的正负八度缩到了正负三度。客户当场就说，这差距一眼就看出来了。

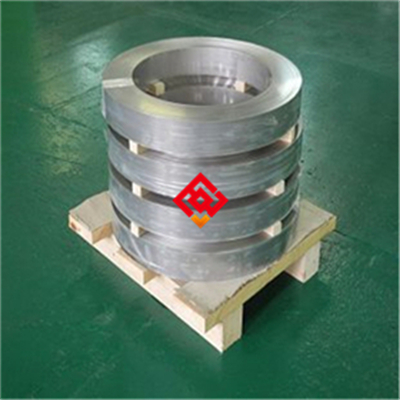

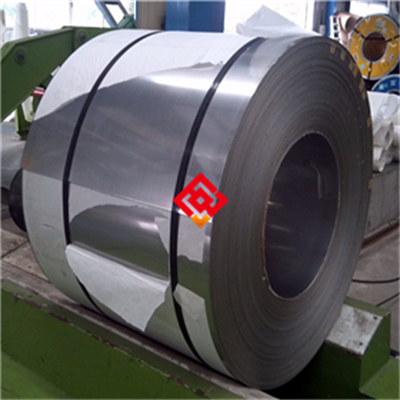

5J18的规格我们这边常备的是厚度0.1毫米到1.2毫米，宽度5毫米到200毫米，长度可以按卷来，也可以定尺开条。有些客户做小电流的温控器，用0.15毫米厚的就够了；做电机保护器或者断路器，可能就要0.3毫米以上的。这个厚度直接影响到弯曲力和响应速度。厚了动作力大但反应慢，薄了反应快但容易变形。所以选规格不能拍脑袋，得看你的负载和动作频率。

再说说热处理这块。5J18复合好之后，一般要做退火（就是把材料加热到一定温度再慢慢冷却，让它变软、消除内部应力）。退火温度和时间控制不好，复合层之间就会产生内应力，导致材料自己就弯了，或者用着用着就分层。我们车间有一次做一批0.25毫米的5J18，退火后抽检发现有几片平直度超差，直接挑出来回炉。老师傅都知道，热双金属不怕硬，就怕内应力没释放干净。后来调整了退火曲线，保温时间延长了半小时，平直度就稳了。

还有一点，5J18的电阻率（就是电流通过它时受到的阻力大小）一般在0.8到1.0微欧米之间。这个数值对温控精度也有影响。因为电流通过双金属片会发热，如果电阻率不稳定，自身发热量就忽大忽小，相当于给温度补偿加了个干扰项。所以做高精度温控的客户，我们会建议他们同时测一下电阻率，别光看弯曲值。

供货方面，我们这边电炉精炼加真空脱气，复合轧制后还要做超声波探伤（用声波给材料内部做B超，看有没有裂纹或者分层）。每批料出厂前都会抽检硬度、比弯曲和热膨胀系数。不敢说百分之百没问题，但至少能做到每批数据可追溯。你要是拿我们的料去跟别家对比，我建议你同时做三件事：第一，测同一温度下的弯曲位移；第二，测从低温到高温反复循环后的回复一致性；第三，看端面复合层有没有裂纹。这三样过关了，温度补偿精度基本就有保障。

有拿不准选材或者规格的，可以发个消息聊聊。想试样管的随时说一声，我们这边可以按你要求的宽度和厚度开条。欢迎拿我们的5J18去测一测，跟你们手头的料做个对比，数据说话最实在。
