我是老张，在车间摸爬滚打快二十年了，从最早的普通碳钢到后来的精密合金，手里过的料子不敢说上千种，几百种总是有的。今天想跟大伙聊聊5J20热双金属这个材料。常有客户拿着图纸来问我，说老张你看我这温控器里头那个弹片，到底选啥材料合适？我一看图纸上标注的工作温度区间和动作次数要求，心里就有数了。5J20这个牌号，在热双金属里头算是比较有特点的一个。它的热敏性能到底怎么样，适合用在哪些温度调节装置上，我今天就掰开揉碎了讲一讲。

先说说什么叫热双金属。简单理解，就是把两种膨胀系数不一样的金属或者合金，像三明治一样贴合在一起。温度一变，一层胀得多一层胀得少，整个片子就弯了。这个弯曲的动作，就能去推动触点、打开阀门或者触发报警。5J20这个材料，是由高膨胀层和低膨胀层组成的。它的核心指标是比弯曲，说白了就是温度每升高一度，这片子能弯多少。5J20的比弯曲值大概在20左右，这个数值决定了它的灵敏度。你要是拿它跟5J18比，那5J20的动作幅度会更大一些，适合需要明显位移的场合。但要是跟5J23比，它的推力又相对温和一点，不会那么猛。所以选材这事，真不是拍脑袋决定的。

说到专业词，我得多啰嗦两句。第一个就是温曲率，也叫比弯曲。这东西听起来玄乎，其实你就把它当成材料的“体温计灵敏度”。数值越大，温度稍微变一点，它弯得就越厉害。5J20的温曲率大概在20到22之间，属于中等偏上的灵敏度。第二个词是电阻率。热双金属有时候要直接通电加热，比如一些过载保护器里头，电流流过双金属片，自己发热自己弯。这时候电阻率就关键了。5J20的电阻率大概在0.75微欧米左右，不算特别高，所以它更适合用在环境温度变化驱动的场合，而不是靠大电流自己发热的那种。第三个词是弹性模量。这个说白了就是材料有多“硬气”。弹性模量高的材料，你把它掰弯了它想弹回来的劲就大。5J20的弹性模量在14000到16000公斤力每平方毫米之间，保证了它在反复动作时不会轻易变形失效。

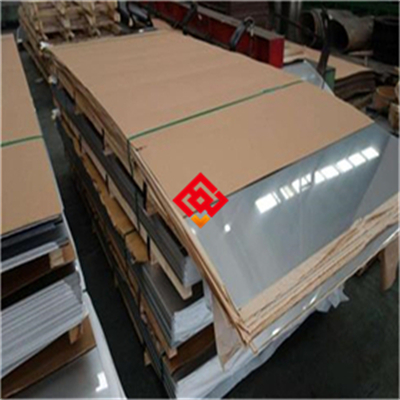

（此处插入产品实物图片）

上个月有个做电熨斗温控器的客户来找我。他之前用的是一种便宜的双金属片，结果装配到整机上做寿命测试，动作了两万次左右，温控就不准了，要么提前跳要么滞后跳。他拆下来一看，双金属片的自由状态已经发生了永久变形。我拿了他的样品看了看，又问了问他的工作温度，大概在180度到220度之间循环。我就推荐他试试5J20。他当时还半信半疑，说老张你这材料贵一点，能管用吗。我说你先拿几片去装样机跑跑看。过了大概十天，他打电话过来，语气明显不一样了。他说老张，拿你们的5J20装上去之后，动作温度漂移小了很多，跑完五万次循环，常温下测自由弯曲度，变化量还在允许范围内。他还特意提了一句，说你们的片子冲压出来毛刺少，装配的时候不用怎么修边，省了不少人工。这个反馈我听了心里挺踏实，因为5J20的晶粒度控制得比较均匀，冲压开裂的风险就低。

那5J20到底适合哪些温度调节装置呢？我按经验给大伙归归类。首先是家用电器里的温控器，像电饭煲的保温开关、电热水壶的防干烧保护、还有取暖器的过热保护。这些场合温度一般在100度到250度之间，动作频率不算特别高，但对动作温度的重复性要求严。5J20在这个区间里表现很稳。其次是汽车上的节温器和风扇离合器。发动机水温变化范围大，从零下几十度到一百多度，5J20的低温到中温段灵敏度够用，而且抗振动疲劳性能不错。再就是工业上的小型温度继电器和热保护器。有些客户做变压器温度保护，把5J20做成碟形片，温度到了就弹起来切断电路。这种应用要求材料的一致性好，批次之间不能有太大波动，不然整批保护器的动作温度就散了。5J20在冶炼的时候成分控制得紧，我们做超声波探伤的时候，内部缺陷挑得比较严，所以批次稳定性这块还是有底气的。

（此处插入产品实物图片）

有人可能会问，那5J20有没有不适合的地方？当然有。你要是做那种超低温环境下的温度补偿，比如零下六十度以下，那得选低膨胀层含量更高的牌号。你要是做需要超大推力的场合，比如直接推动一个大型阀门，那5J20的推力可能就不够看，得选比弯曲更小但弹性模量更高的材料。还有一点，5J20在潮湿环境下长期工作，如果表面没有做防锈处理，高膨胀层那一面容易生锈。生锈了之后，两层之间的结合强度会下降，动作就不准了。所以我们一般建议客户在装配前做一下表面钝化或者涂一层薄薄的防锈油。这个细节不注意，再好的材料也白搭。

我们车间的热处理工序对5J20也挺讲究。固溶处理（说白了就是高温烧透了再快速冷却，让合金元素均匀分布）之后，还要做时效处理。时效的温度和时间得根据客户要求的温曲率来微调。有时候客户要的急，催着发货，我也不敢把时效时间缩短。因为时间不够，材料的温曲率就达不到标称值，装到整机上动作温度就偏了。昨天刚发走一批直径0.8毫米的5J20带材，宽度是40毫米的。发货前我抽了几卷做拉伸试验（就是把材料拉断，看它能承受多大的力）和硬度检测。有一卷的硬度值比内控标准高了两个HRC，我直接挑出来没发。虽然客户可能根本感觉不出来这两个硬度的差别，但做材料这行，心里得有杆秤。

（此处插入产品实物图片）

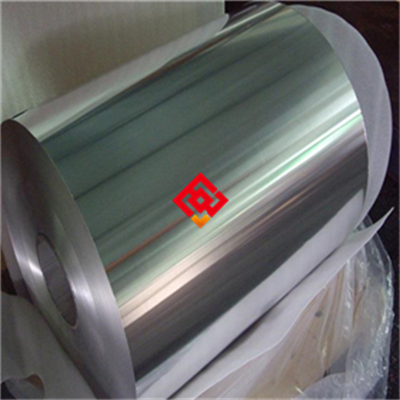

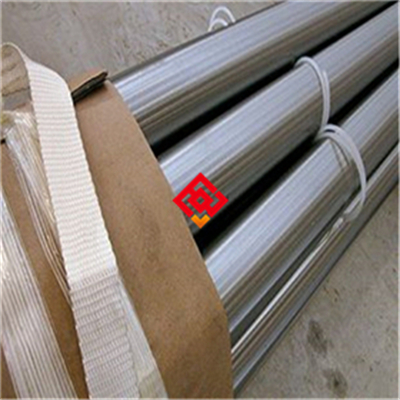

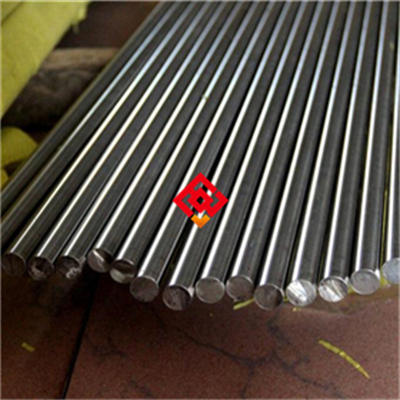

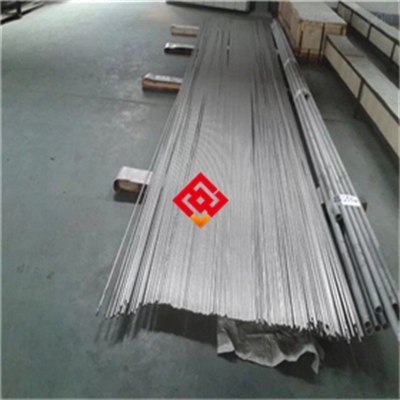

我们的5J20供货规格挺全的。带材厚度从0.1毫米到2.0毫米都有，宽度可以分条到最小5毫米。棒材和丝材也能做，直径从3毫米到50毫米。长度的话，带材一般是卷料，每卷大概几十公斤到一百多公斤。要是客户试样，我们可以裁成小片或者小卷发过去。表面状态有亮面和氧化退火面两种。亮面适合直接冲压，氧化面适合后续还要做表面处理的。检测手段方面，每批材料都做光谱分析（用火花打一下，看化学成分对不对）、超声波探伤（用声波给钢材内部做B超，看有没有裂纹或者夹杂）、还有硬度检测。要是客户有特殊要求，我们也可以做涡流检测（用电磁感应看表面有没有细微裂纹）和晶粒度评级。

选热双金属这事，说复杂也复杂，说简单也简单。你就抓住三个点：工作温度区间、动作频率、推力要求。5J20在零下四十度到三百度这个范围里，灵敏度适中，寿命表现不错，价格也不算离谱。你要是拿不准，可以拿几种材料同时做对比测试。我们这边试样管够，你拿回去装到样机上跑跑寿命，数据说话最实在。有拿不准选材的可以发个消息聊聊，想试样管的随时说一声。欢迎拿我们的料去测一测，测完了觉得合适再谈批量。做材料这行，信任是一点一点攒出来的。
