干热处理这行快二十年了，天天跟炉子、仪表、还有这些热双金属材料较劲。今天想聊的，就是5J56这种热双金属带材，在温控元件里绕不开的一个坎，热循环变形。有客户跟我抱怨，说买回去的5J56热双金属，冲成片、做成温控弹片，用了一段时间，动作温度就飘了，有的甚至直接失效。这问题到底出在哪？咱们今天就掰开揉碎说说。

热双金属，说白了就是两层或者多层不同膨胀系数的金属，热压在一起。温度一变，一边胀得多，一边胀得少，它就弯了。5J56这个牌号，高膨胀层通常是Mn75Ni15Cu10这种锰基合金，低膨胀层是Ni36或者Ni42这类因瓦合金。它的特点是电阻率适中，灵敏度不错，在-20℃到150℃这个区间里，动作挺稳。但为什么用着用着就变形了呢？关键在于热循环。

热循环，就是反复加热、冷却。每循环一次，材料内部就经历一次应力拉扯。5J56的锰基高膨胀层，本身内应力就大，如果热处理工艺没跟上，或者冷加工后残余应力没消掉，循环个几千次，塑性变形就攒起来了。表现出来就是弹片弯曲弧度变了，动作温度点偏移。这跟人一样，老让肌肉绷着，时间长了肯定僵。

那怎么控制？第一关就是材料的残余应力。我们车间老师傅有句话，5J56好不好用，六成看退火。退火（就是把材料加热到一定温度，保温一段时间，再慢慢冷却，让它内部组织重新排列，把加工时产生的内应力释放掉），这个环节温度低了，应力去不干净，温度高了，晶粒粗了，强度又掉。我们做5J56带材，退火温度一般卡在380℃到420℃之间，根据厚度和冷轧变形量微调。保温时间也得算准，不是扔进去就完事。有批料，厚度0.5mm，冷轧变形量到了60%，退火时炉温均匀性差了5℃，结果做出来的温控片，热循环一万次后，动作温度偏了快8℃。后来把炉子热电偶校了一遍，退火后加了一道小变形量的平整轧制，再低温去应力，这才稳下来。

第二关是晶粒度（就是金属内部一颗颗小晶粒的平均大小）。晶粒太粗，晶界少，抵抗反复变形的能力就弱。5J56的高膨胀层，晶粒度控制在8到10级比较合适。怎么控？靠冷轧变形量和退火制度的配合。变形量大，再结晶时形核点多，晶粒就细。但变形量太大，加工硬化严重，退火温度就得提，又容易把晶粒催粗。这是个走钢丝的活。我们做过对比，同样成分的5J56，晶粒度9级的，热循环五千次后，弯曲挠度变化率是0.8%，而晶粒度6级的，变化率到了2.3%。数据摆在这，不服不行。

说到这，想起上个月一个做温控开关的客户，拿我们的5J56带材去冲压成型，装了几百个样品做寿命测试。他之前用的另一家料，也是5J56，但批次间动作温度散差大，有的装上去就动作，有的死活不动。他怀疑是材料问题，又怕是自己的冲压模具不对。我让他把两批料各取五片，同时做热循环试验，从-20℃到120℃，循环两千次。结果我们的料，动作温度漂移量都在±1.5℃以内，另一批料有三片超过了±4℃。他拿着探伤报告和硬度数据一看，那批料的硬度HRC（洛氏硬度，就是用一个金刚石圆锥压头，在一定载荷下压入材料表面，看压痕深度来定硬度值）散差有5个单位，我们的控制在2个单位以内。硬度不均，说明退火和轧制的一致性差，热循环下变形肯定不一样。后来他整批换成了我们的料，模具都没动，合格率上来了。他跟我说了一句话，材料稳不稳，热循环几次就现原形。

其实5J56热双金属的控制，还有一点容易被忽略，就是表面脱碳层。脱碳（就是钢材在高温下，表面的碳元素跟炉气里的氧反应跑掉了，留下一层软软的、强度低的纯铁素体层）。这层东西对热双金属是致命的。因为它膨胀系数跟基体不一样，热循环时相当于在表面贴了一层不匹配的皮，应力集中全在这儿。我们做超声波探伤（用高频声波打进钢材内部，遇到裂纹、夹杂或者分层就反射回来，跟给钢材做B超一个道理），有时候能发现微小的分层，但脱碳层太薄，探伤查不出来。得靠金相取样，在显微镜下看。有一次，一批5J56带材，硬度、电阻率都合格，但金相一看，表面脱碳层到了0.03mm。标准要求是不超过0.02mm。就这0.01mm的差距，做成温控片后，热循环三千次，表面就起了微裂纹。这批料直接判废，回炉重炼。损失是有的，但总比流到客户手里，装到设备上出问题强。

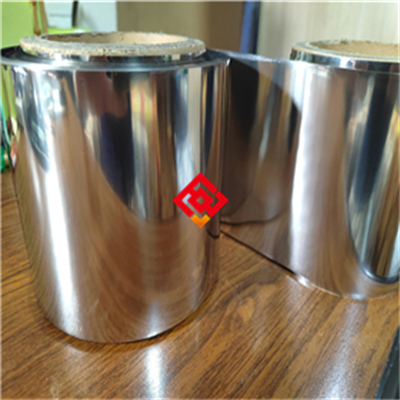

咱们做材料的，心里得有杆秤。客户不懂什么晶粒度、脱碳层，他们就看装上好不好用，耐不耐用。可咱们不能糊弄。5J56这个材料，规格从0.1mm到2.0mm厚，宽度10mm到200mm，我们常备的现货有几十吨。每一批出厂，光谱检测（用火花或者X射线把材料激发，看它发出的光波长，来确定里面各种元素的含量对不对）是必须的，拉伸试验（把材料做成标准试样，夹在试验机上拉，看它能承受多大力，断后伸长多少）也得做。不是说信不过自己的炉子，是信不过“差不多”这三个字。

有客户问，5J56和5J36到底啥区别？其实主要差在电阻率和灵敏度上。5J56电阻率高一点，适合做直接通电加热的温控元件，比如电熨斗、电饭煲里的限温器。5J36灵敏度更高，动作更干脆，但电阻低，适合做小电流的控温。选哪个，得看你的加热方式和电流大小。拿不准的，可以把你的使用条件发过来，我们帮你参谋。

还有交货期的事。热双金属带材，不是标准品，很多时候要按客户的宽度、厚度、甚至硬度状态去分条、轧制。常规规格，我们仓库有料，三五天能发。非标的，得排产，一般十五到二十天。急用的，提前说，我们看看能不能插个单。但话说回来，再急也不能省了退火和检测。这是底线。

昨天发货前，抽检了一批0.3mm厚的5J56，做超声波探伤时发现有一小段内部有轻微夹杂。夹杂物（就是钢水里没浮干净的非金属渣子，比如氧化物、硫化物，混在钢里像米饭里的沙子）。这东西对热双金属的疲劳寿命影响很大。我们直接把那一段两米多长的带材挑出来，没发。客户那边等着用料，打电话来催，我跟他说，宁肯晚一天，不能让你拿回去再退回来。他听了，没再催。

做这行久了，越来越觉得，材料这东西，骗不了人。热循环一次不显，十次不显，一千次以后，什么毛病都出来了。5J56热双金属，要想在温控元件里用得长久，就得从冶炼、轧制、退火到检测，每一环都卡死。没有捷径。

有拿不准选材的，或者想试试我们5J56热双金属带材的，可以发个消息聊聊。拿几公斤样品去测一测热循环，比看什么参数都实在。
