5J75热双金属适合哪些自动控制设备？温度响应性能解析

5J75热双金属适合哪些自动控制设备 温度响应性能解析

在自动控制领域，温度敏感元件的性能直接决定了整个系统的可靠性与精度。5J75热双金属作为一种被动式温度驱动材料，凭借其稳定的热膨胀差异特性，在众多工业与民用设备中承担着温度感知与动作执行的双重角色。这种材料由两层或多层具有不同热膨胀系数的金属或合金复合而成，当环境温度发生变化时，各层材料因膨胀量不同而产生内应力，进而驱动整体结构发生弯曲或形变，将热能直接转换为机械位移。5J75属于高敏感型热双金属系列，其主动层通常为锰基合金，被动层为镍铁合金，通过热轧复合工艺实现层间冶金结合。该材料的比弯曲值处于较高区间，电阻率适中，弹性模量稳定，适用于对温度响应灵敏度和动作重复性有明确要求的场合。

从材料基础参数来看，5J75的比弯曲值通常在28至34每摄氏度乘以十的负六次方每开尔文范围内，这一指标决定了相同温度变化下元件产生的弯曲挠度大小。其电阻率约为0.75至0.85微欧米，弹性模量在150至170吉帕之间，密度约为8.1克每立方厘米。这些参数共同构成了5J75在自动控制设备中实现精准温度响应的物理基础。材料的线性温度范围覆盖零下七十摄氏度至正二百摄氏度，在此区间内热双金属的弯曲位移与温度变化保持良好线性关系，超出该范围后材料可能发生非线性形变或永久性结构改变。5J75的允许使用温度上限可达四百摄氏度，但长期工作温度建议控制在二百五十摄氏度以内，以维持其热响应特性的长期稳定性。

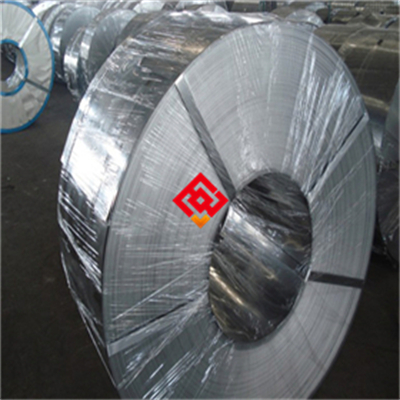

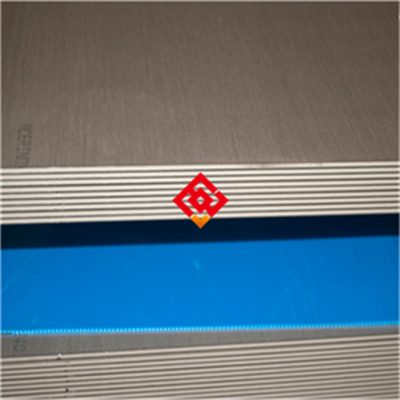

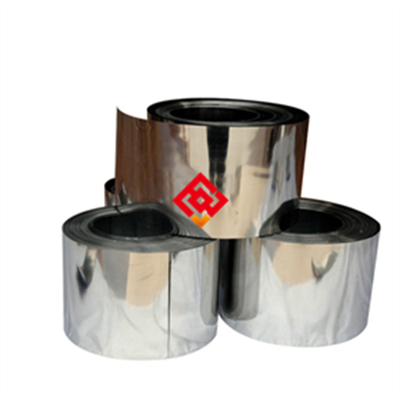

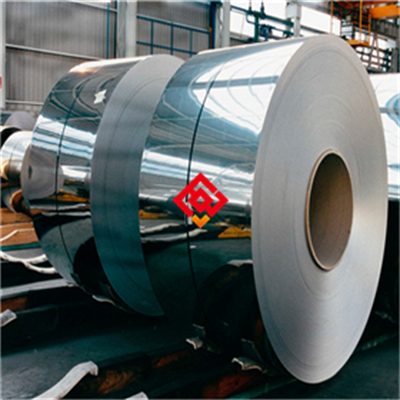

生产加工工艺对5J75热双金属的最终性能起着决定性作用。原材料经过真空熔炼保证合金成分均匀，随后通过热轧复合使各层金属在高温高压下实现界面原子扩散结合。复合后的板带材需经过多道次冷轧与退火处理，冷轧加工率控制在合理区间以调控晶粒取向与内应力分布，退火温度与保温时间则影响层间结合强度和材料的回复特性。成品通常以片材、带材或条材形式供货，厚度范围从零点一毫米至三毫米不等，宽度可根据用户需求分条裁切。表面可进行抛光、涂漆或镀层处理以适应不同绝缘与耐蚀要求。对于自动控制设备中常见的冲压成型元件，5J75的加工硬化倾向适中，适合高速冲床连续生产，成型后的元件在低温退火后能够恢复稳定的热响应性能。

在自动控制设备的具体应用中，5J75热双金属主要以三种形态发挥作用。第一种是直接动作式元件，即热双金属片本身作为感受温度和驱动动作的载体，当温度达到设定阈值时，双金属片产生足够挠度推动触点闭合或断开。第二种是间接加热式元件，热双金属片周围缠绕电阻丝或放置加热元件，通过电流产生的焦耳热间接加热双金属片，实现电流与温度之间的信号转换。第三种是复合结构中的温差驱动组件，将热双金属与弹簧、杠杆或磁保持机构组合，实现温度信号的放大、延时或记忆功能。

温度响应性能是衡量5J75适用性的核心指标。响应时间取决于元件厚度、表面积与热传导路径。薄片元件在空气中的响应时间常数可低至数秒，而较厚元件或需要穿透绝缘层传热的场合响应时间可能延长至数十秒。动作温度精度受材料比弯曲值一致性、元件几何尺寸公差以及装配应力影响，经过精确成形与热处理定型的5J75元件，其动作温度偏差可控制在正负三至五摄氏度以内。重复动作寿命方面，在额定负载与规定行程下，5J75元件通常可承受十万次以上的动作循环而不出现显著性能衰减。材料的抗疲劳性能与其晶粒尺寸和层间结合质量密切相关，采用细晶强化与界面优化工艺的5J75产品在长期循环工作中表现出更稳定的挠度保持能力。

在自动控制设备的具体选型中，5J75热双金属常见于以下场景。家用电器领域，电熨斗、电饭煲、电烤箱中的恒温控制器大量使用热双金属片作为温度开关元件，5J75的快速响应特性使其适合需要频繁通断的加热控制回路。工业电气方面，小型断路器与热过载继电器中的过流保护元件利用热双金属片感受电流热效应，当电流超过设定值时双金属片弯曲推动脱扣机构切断电路，5J75的电阻率与比弯曲值匹配使其在额定电流下的热积累与动作力输出达到平衡。汽车工业中，发动机冷却系统节温器、座椅加热控制器以及电池热管理模块均可见热双金属元件的身影，5J75的耐温范围与抗振动性能满足车载环境的严苛要求。暖通空调设备中的温度联动风门执行器、除霜定时器以及管道防冻保护器同样依赖热双金属的可靠动作。此外，在办公设备如复印机定影辊温度控制、医疗设备恒温培养箱以及实验室仪器温度补偿电路中，5J75也发挥着不可替代的作用。

安装操作流程方面，热双金属元件在装配过程中需注意避免过度弯折与机械损伤。元件应按照设计方向正确安装于支撑结构上，固定端采用铆接、焊接或螺钉压紧方式保证良好接触与导电性。对于电流通过型元件，接触电阻的控制尤为关键，过高的接触电阻会导致局部过热而改变动作特性。调节动作温度时，可通过改变元件自由端与触点之间的间隙或调整施加在元件上的机械预应力来实现。装配完成后建议进行温度循环老化处理，使元件在预定温度范围内反复动作若干次，以消除装配应力并稳定动作点。日常维护中，应定期检查热双金属元件表面有无氧化剥落、变形或裂纹，触点部位有无烧蚀或积碳。对于在腐蚀性气氛中工作的元件，需确认表面防护涂层完好。清洁时使用干燥软布或压缩空气去除积尘，避免使用溶剂类清洁剂以免破坏层间结合或表面绝缘层。

选型参考建议方面，设计人员需综合考虑动作温度范围、响应速度要求、负载类型与寿命预期。对于需要快速响应的场合，应优先选择厚度较薄、比弯曲值较高的5J75规格，同时优化元件的散热条件以缩短热时间常数。对于需要较大动作力的应用，可选用较厚规格或通过多片叠装方式增加输出力矩，但需注意响应时间会相应延长。在腐蚀性环境中使用时，应选择表面经过镍或锡镀层处理的产品。若动作温度精度要求极高，建议在选型阶段向供应商提供详细的温度时间曲线与负载条件，以便通过调整材料状态与元件形状达到最佳匹配。对于高频动作场合，应关注材料的疲劳寿命数据，必要时降低动作行程或采用双金属片并联结构分散应力。

常见问题方面，热双金属元件动作温度漂移是用户经常遇到的现象。这通常由材料内部应力松弛、表面氧化或装配松动引起，通过规范的热处理定型与定期校验可有效控制。元件响应迟缓多与热传导路径设计不当有关，例如元件与发热体之间隔热过度或元件表面积不足。触点粘连则往往源于负载电流超过元件额定值或触点材料选择不当，需重新核算负载并更换合适规格。对于需要同时满足多项控制功能的复杂系统，建议将热双金属元件与电子控制电路配合使用，由热双金属承担过温保护与故障安全动作，电子电路负责精细调节与逻辑判断，形成互补架构。

从行业应用价值来看，5J75热双金属在自动控制设备中的角色并非追求最高精度或最快响应，而是在可靠性、成本与适用性之间取得平衡。其无需外部电源即可工作的被动特性使其在断电保护与故障安全场景中具有天然优势。材料本身的制造工艺成熟，供应链稳定，适合大批量自动化生产。随着自动控制设备向小型化与集成化发展，对热双金属元件的尺寸精度与一致性要求不断提高，5J75通过持续优化合金成分与复合工艺，在保持传统优势的同时逐步拓展在微型断路器、智能家电与新能源热管理领域的应用空间。对于设备制造商而言，深入理解5J75的温度响应特性与选型要点，有助于在系统设计阶段合理配置热保护方案，降低整机故障率并延长产品使用寿命。
