5J147热双金属适合哪些温控装置？热敏性能与加工工艺解析

选5J147热双金属做温控装置前先弄清它的性能边界

在温度控制类装置的设计选型过程中，热双金属材料的选用直接关系到整个装置的控温精度、动作可靠性和使用寿命。5J147作为一种锰基高灵敏度热双金属，在中小型温控元件领域有着较为广泛的应用基础。本文围绕该材料的成分体系、热敏特性、加工工艺以及典型适用场景展开说明，帮助采购人员和设计人员更准确地判断它是否匹配自身的温控装置需求。

材料基本构成与工作原理

5J147属于锰基热双金属系列，由两层或多层具有不同热膨胀系数的金属或合金复合而成。其中高膨胀层通常以锰基合金为主，低膨胀层则多采用铁镍合金体系。两组元层在复合后形成牢固的冶金结合界面，当环境温度发生变化时，由于两层材料的热膨胀系数差异显著，整个复合体便会产生弯曲变形。这种变形量与温度变化呈近似线性关系，通过合理的结构设计即可将形变转化为位移或力，从而驱动电路的通断或阀门的开闭。

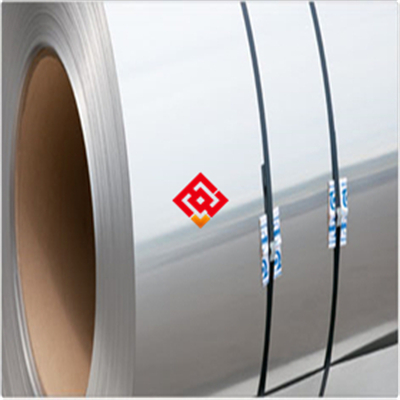

该材料的主动层锰基合金在室温至一百五十摄氏度区间内具有较高的热膨胀系数，而被动层铁镍合金的热膨胀系数相对较低且稳定，两者配合后使得5J147在中小温区范围内表现出较高的热敏感度。材料通常以冷轧复合带材的形式供货，厚度规格从零点一毫米到一点二毫米不等，宽度可根据用户需求分条。表面状态一般为轧制态或经表面处理后的光亮态，边缘整齐无毛刺，适合后续冲压、弯曲和焊接加工。

热敏性能的核心参数解读

衡量热双金属性能的指标较多，对于5J147而言，比弯曲和电阻率是两个需要重点关注的参数。比弯曲反映的是单位厚度材料在单位温度变化下产生的弯曲程度，该数值越高，说明材料对温度变化的响应越灵敏。5J147的比弯曲典型值处于较高水平，这意味着在同等温升条件下，用它制作的温控元件可以产生更大的动作位移，有利于缩小元件体积或降低对后级放大机构的要求。

电阻率方面，5J147的数值适中，既不会因电阻过高导致通过电流时产生过多焦耳热而影响控温精度，也不会因电阻过低而在某些需要自身发热的场合无法满足要求。对于直接通电加热式的温控元件，这一参数尤为关键。弹性模量决定了材料在受力状态下的抗变形能力，5J147的弹性模量处于常规热双金属的合理区间，保证了元件在反复动作过程中不易产生塑性变形，从而维持较长的使用寿命。

使用温度范围是另一个需要明确的边界条件。5J147适合在零下四十摄氏度至一百五十摄氏度的环境中长期工作，短时极限温度可略高，但不建议长期超出该范围使用。当温度超过材料的设计上限时，复合界面的结合强度可能下降，同时合金元素的扩散速率加快，会导致热敏性能逐渐漂移。因此在实际选型时，应确保温控装置的最高工作温度留有一定余量，通常建议不超过一百三十摄氏度，以保障长期稳定性。

生产加工工艺要点

5J147的制造过程主要包括熔炼、铸锭、热轧、冷轧复合和热处理等环节。熔炼阶段需要严格控制锰、镍、铁等元素的配比，杂质元素如碳、硫、磷的含量应尽可能低，以避免对热膨胀系数和力学性能产生不利影响。热轧后的板坯经过表面清理再进行冷轧复合，复合压下率的选择直接影响界面结合质量。压下率过小则结合强度不足，后续冲压时容易分层；压下率过大则可能引起加工硬化过度，增加后续矫直难度。

成品带材在出厂前通常要进行稳定化热处理，目的是消除内应力、稳定材料的电阻温度和比弯曲值。热处理温度和保温时间的设定需要根据带材厚度和用户后续加工方式进行调整。对于需要精密冲压的薄带材，供货状态可能为软态或半硬态，以便于加工成形。带材的厚度公差和宽度公差一般按国家标准或行业通行规范执行，用户如有特殊精度要求可与供方协商。

在元件制作环节，5J147可以通过冲压、弯曲、绕制等方式成型。冲压时应注意模具间隙的合理选择，间隙过大会产生较大毛刺，间隙过小则加速模具磨损。弯曲成型时，弯曲半径不宜过小，否则外层材料可能产生微裂纹。焊接方面，该材料可进行点焊、缝焊或钎焊，焊接参数需根据带材厚度调整，避免热影响区过大导致局部性能变化。对于需要与其他金属件连接的场合，建议采用储能焊或激光焊等热输入较为集中的方式。

典型适用温控装置分析

5J147凭借较高的热灵敏度和适中的使用温区，在多种温控装置中都能找到合适的应用位置。在家用电器领域，电饭煲、电热水壶、电熨斗等产品中的温控器常采用该类材料制作碟形双金属片。当温度达到设定值时，双金属片迅速翻转，推动触点断开，实现自动断电保护。这类应用要求材料具有一致的翻转温度和较长的动作寿命，5J147的比弯曲稳定性和抗疲劳性能可以满足上述要求。

在工业电气方面，小型断路器、热过载继电器和电机保护器中也会用到热双金属元件。5J147制成的直热式或旁热式元件能够在电流过载或环境温度异常时及时动作，切断电路。与纯热敏电阻方案相比，双金属方案具有无需辅助电源、抗干扰能力强、动作阈值稳定的特点，在可靠性要求较高的场合仍有一席之地。

汽车电子中的温度控制模块同样值得关注。例如座椅加热器的过热保护、电池组散热风扇的启停控制等场景，都可能采用基于5J147的温控开关。这类应用环境存在振动和温度冲击，对材料的结合强度和耐疲劳性能提出了更高要求。选用时需确认供方提供的带材经过充分的结合强度检验，必要时可要求提供剪切强度测试数据。

选型参考与常见问题

在确定5J147是否适合某一具体温控装置时，建议从以下几个方面逐一核对。动作温度是首要参数，需明确装置要求的断开温度和复位温度，并考虑两者之间的回差是否在可接受范围内。5J147的比弯曲值决定了在给定温度变化下能产生多大位移，设计时需结合元件的几何尺寸和受力状态进行计算或试验验证。

负载电流和电压等级决定了触点的设计以及材料是否需要承载电流。对于直接通电加热的元件，应核算材料的电阻值和允许通过的电流密度，避免过热烧蚀。环境介质也需要考虑，在潮湿、盐雾或腐蚀性气体环境中使用时，建议对元件进行适当的表面防护处理，或选用带有防腐镀层的带材。

问：5J147能否在两百摄氏度以上长期工作。答：不建议。长期超温会导致复合界面扩散加剧和性能漂移，如需更高温区应用，应考虑其他牌号的热双金属材料。

问：该材料冲压后是否需要再次热处理。答：若冲压变形量较大，建议进行低温去应力处理，以稳定元件的动作温度。具体工艺参数可依据元件形状和变形程度通过试验确定。

问：如何判断带材的结合质量。答：可通过弯曲试验观察界面是否分层，或按相关标准进行剪切强度测试。供方通常随批次提供质量证明文件，采购时可要求查阅。

问：5J147与同类锰基热双金属相比有何特点。答：不同牌号在比弯曲、电阻率和温区范围上各有侧重，选型时应以装置的实际动作温度、位移需求和负载条件为依据，不宜仅凭单一参数做决定。

综合来看，5J147热双金属在中小温区温控装置中具有较为均衡的性能表现，其热敏特性适合对动作灵敏度和稳定性有一定要求的场合。在采购和使用过程中，明确动作温度、负载条件和加工方式，与供方充分沟通带材的供货状态和公差要求，能够有效降低选型风险，提升温控装置的整机可靠性。
