我是车间里管质检的，干了快二十年。每天跟各种钢材打交道，手上过的料子不计其数。今天想聊聊1J116软磁合金这个材料。最近老有人问我，说你们家这个1J116到底能用在哪些电磁设备上？磁导率到底怎么样？组织性能稳不稳定？问的人多了，我就干脆把我知道的都说一说。我这个人说话直，喜欢拿数据说事，有些地方可能带点吐槽，但都是大实话。

先说说1J116是个啥东西。它属于铁镍基软磁合金，里面镍含量大概在百分之七十几到八十之间，剩下的主要是铁，还加了钼、铜这些元素来调整性能。这种材料最大的特点就是磁导率高。磁导率是啥意思？说白了就是材料导磁的能力，数值越高，越容易磁化，也越容易退磁。1J116在弱磁场下磁导率特别突出，初始磁导率能到好几万，最大磁导率更高。这个数据在软磁合金里算是相当能打的。

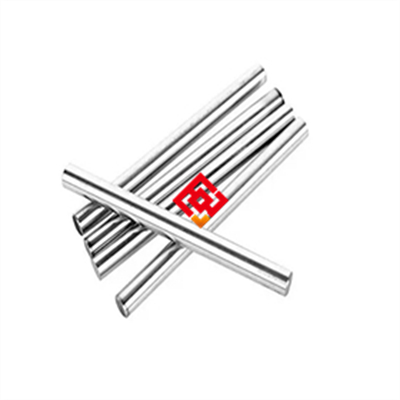

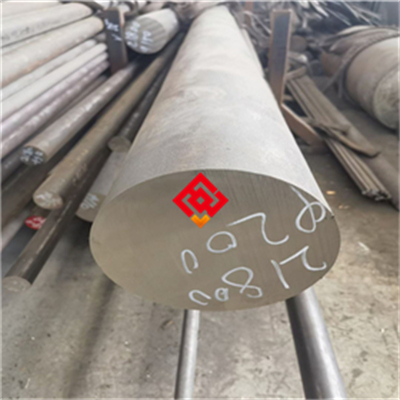

不过光说磁导率高没用，你得知道它在实际使用中表现怎么样。我拿我们车间最近做的一批料来说。这批1J116是直径12毫米到180毫米的圆钢，长度2米到9米都有。来料之后先做光谱检测（就是用光谱仪打一下，看看成分对不对，有没有混入其他牌号）。这一步很重要，因为软磁合金对成分特别敏感，镍含量差个百分之零点几，磁性能就能差出一大截。我们每批都打光谱，不敢省这个事。

成分过了之后，还要看组织。1J116在冷轧或者冷拔之后，晶粒度（就是晶粒的大小，晶粒越细越均匀，磁性能一般越好）会受影响。我们一般会做退火处理。退火这个工艺，说白了就是把材料加热到一定温度，保温一段时间，然后慢慢冷却。目的是消除内应力，让晶粒重新长大变得均匀。退火温度和时间得控制好，温度低了应力去不掉，温度高了晶粒粗大，磁导率反而下降。我们车间做过对比，同样的1J116，退火温度差二十度，磁导率能差百分之十几。所以别小看这个环节。

说到这我想起一个事。上个月有个客户拿我们的1J116去做电流互感器铁芯。他之前用的是另一家的料，做出来的互感器精度总是不稳定，有时候误差大得离谱。他怀疑是材料问题，就找我们试样。我们给他发了一批直径25毫米的圆钢，他回去自己绕成环形铁芯，做热处理，然后测磁导率。结果出来他给我打电话，说拿我们的料和之前那批同时做对比测试，磁导率曲线明显不一样。我们的料在低磁场下磁导率高出将近百分之三十，而且一致性很好，同批次不同根之间的偏差很小。他说之前那批料，同一批里面不同根做出来都有差别，有的好有的差，搞得他成品率一直上不去。后来他直接换了我们的料，现在批量做，互感器精度稳定多了。

这个事说明啥？说明1J116这个材料，不光要看牌号对不对，还得看供货商稳不稳定。批次间质量忽高忽低，对做电磁设备的人来说是致命的。你想想，你做变压器或者互感器，铁芯材料磁导率波动大，那电感量就跟着波动，整机性能怎么保证？所以选软磁合金，一定要找能稳定供货的。我们车间每批料出厂前都要做超声波探伤（就是用声波给钢材内部做B超，看有没有裂纹或者夹杂物）。有一次探伤发现一根直径40毫米的料内部有轻微裂纹，直接挑出来没发。这种缺陷要是流到客户手里，做成的铁芯可能局部磁性能异常，到时候查都查不出来。

再聊聊1J116的组织性能。这个材料在退火状态下，组织是单一奥氏体加少量析出相。奥氏体就是面心立方结构，这种结构本身磁晶各向异性小，所以磁导率高。但是如果你冷加工变形量太大，组织里位错密度高，内应力大，磁导率就会明显下降。所以做铁芯的时候，一般都要在最终成型后做一次高温退火。退火温度大概在1100度到1150度之间，保温几个小时，然后控制冷却速度。冷却太快，应力去不干净；冷却太慢，晶粒又太粗。这个度得拿捏好。

另外1J116的电阻率比纯铁高不少。电阻率高有啥好处？做交流电磁设备的时候，涡流损耗小。涡流就是交变磁场在铁芯里感应的环形电流，这个电流会发热，浪费能量。电阻率越高，涡流越小，损耗越低。所以1J116特别适合做高频或者中频的电磁器件。比如高频变压器、磁放大器、脉冲变压器这些。你拿它做低频的也行，但低频下硅钢片更便宜，性价比更高。所以选材要看你的使用频率和磁场大小。

说到应用场景，1J116主要用在那些对磁导率要求高、对损耗要求严的场合。我列几个常见的。第一个是电流互感器。互感器铁芯要求初始磁导率高，而且线性度好。1J116做出来的互感器，在额定电流范围内误差小，相位差也小。第二个是漏电保护器里的零序电流互感器。这个对灵敏度要求极高，磁导率不够的话，小电流信号检测不出来。第三个是磁屏蔽。有些精密仪器怕外界磁场干扰，用1J116做屏蔽罩，能把大部分低频磁场挡在外面。第四个是音频变压器。比如高级音响里的输入变压器，用1J116做铁芯，频响宽，失真小。第五个是磁调制器或者磁传感器。这些设备利用材料的非线性磁特性，1J116的磁滞回线窄，矫顽力低，很适合。

矫顽力是啥？就是让材料完全退磁所需要的反向磁场强度。矫顽力越低，材料越容易磁化也越容易退磁，磁滞损耗就越小。1J116的矫顽力一般在1安每米以下，好的批次能到0.5安每米。这个数据在软磁合金里算很不错的。

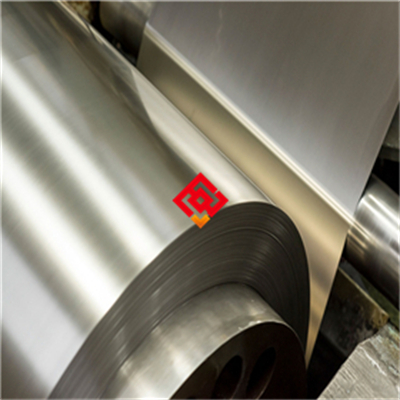

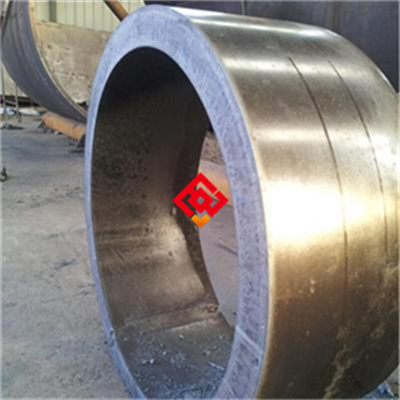

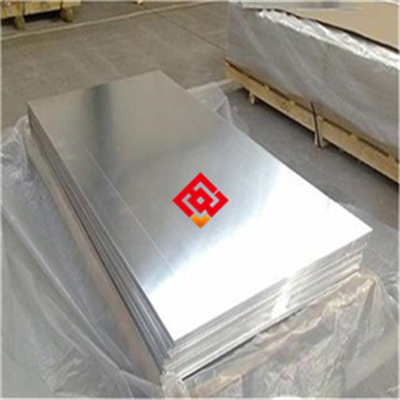

再说说供货能力。我们车间现在常备的1J116规格是直径12到180毫米的圆钢，长度2到9米。也有锻件和热轧棒材。如果你要做环形铁芯，可以买圆钢回去自己绕。要是做叠片铁芯，那就得买带材或者板材。不过我们主要做圆钢和锻件。交货期的话，常规规格一般十天到半个月。特殊规格或者大批量的话，得提前说。急用的时候可以商量，我们尽量排产。但是话说回来，软磁合金这个东西，我建议你别等到库存见底了才下单。因为热处理和检测都需要时间，赶工容易出问题。

检测方面，我们每批1J116都做光谱分析、超声波探伤、硬度检测。硬度一般用HRC或者HB来测。软磁合金退火后硬度很低，HB大概在120到160之间。硬度低说明材料软，容易加工。但是太软了也麻烦，比如你做铁芯的时候容易划伤。所以有些客户会要求半硬状态交货，就是退火后稍微冷加工一下，提高一点硬度，但磁性能会牺牲一些。这个得看你的加工方式。你要是自己回去还要做最终退火，那就买软态的。你要是买回去直接绕线用，那就得考虑硬度够不够。

拉伸试验我们也做。不过软磁合金的屈服强度不高，大概在200到300兆帕。屈服强度就是材料开始发生塑性变形的应力值。这个数据对铁芯设计来说不是特别关键，因为铁芯一般不受大力。但是如果你要做结构件兼磁屏蔽，那就得考虑强度。冲击值我们也测，不过软磁合金的冲击韧性一般，不算突出。

我再说一个客户常问的问题。老有人问1J116和1J79到底啥区别。其实主要差在镍含量和磁性能上。1J79镍含量更高，磁导率也更高，但价格更贵。1J116镍含量稍低，磁导率略逊一筹，但性价比更好。如果你做的是高精度互感器，那1J79可能更合适。如果你做的是普通电磁设备，1J116完全够用。还有1J85，那个磁导率更高，但加工性能差一些。所以选材要看你的具体需求，别盲目追求高磁导率。高磁导率往往意味着更软、更难加工、更贵。

最后我想说，软磁合金这个行当，材料本身重要，但热处理和加工工艺同样重要。你买了好料，退火没做好，磁性能照样不行。我们车间做过实验，同一批1J116，退火温度差二十度，磁导率能差百分之十几。所以别光盯着材料牌号，也得看看供货商有没有热处理能力，有没有检测手段。我们每批料出厂前都做磁性能抽检，用直流磁特性测量装置测磁导率和矫顽力。数据不合格的批次直接回炉，不会发出去。

有拿不准选材的可以发个消息聊聊。想试样管的随时说一声，我们这边可以按你的规格切小样。欢迎拿我们的料去测一测，跟别家的比一比。数据说话，比啥都强。
