我是车间里管质检的，干了快二十年，手里摸过的磁性合金料不少。今天聊的1K101磁性合金，就是咱们常说的铁基非晶带材。这材料有个特点，你看着它薄薄一片，跟纸似的，可里头组织结构要是没控制好，磁性能能差出一大截。客户老问我，为啥同一批料，冲出来的铁芯有的好用有的发热？我一般都回一句：你光看表面没用，得看它内部是不是真的“顺”。

先说说组织结构这事。1K101是非晶合金，啥叫非晶？就是它内部原子排列不像普通金属那样整整齐齐排队，而是乱糟糟的，像玻璃里的分子一样。这种结构带来的好处是电阻率高，涡流损耗小。但问题也在这，你要是生产时冷却速度没跟上，局部就爱析出晶体。哪怕只析出一点点，磁性能立马往下掉。我们车间做超声波探伤（就是拿声波给带材内部做B超，看有没有分层和裂纹），有时候就能发现边部有细小的结晶带。这种料客户拿去做互感器铁芯，励磁电流能比正常料高出一截。

说到这，得提一个客户常问的疑惑：1K101和1K102到底啥区别？其实主要就差在成分微调上。1K101的硅硼含量配比更偏向高磁感，1K102则侧重低损耗。你要是做高频变压器，选1K101合适；做共模电感，1K102可能更对路。别光看牌号数字大就觉得好，得看你用在哪。

上个月有个做漏电保护器的客户，拿了一批1K101带材回去绕环形铁芯。他之前用的别家料，做出来的铁芯在100kHz下损耗老超标。我让他把我们的料和之前的料各取一段，同时做拉伸试验（就是拉断它，看能承受多大力）和磁性能对比。结果出来他自己都愣了：我们的料抗拉强度在1500MPa以上，延伸率也有2%左右，关键是损耗低了将近百分之十五。他后来跟我说，绕出来的铁芯温升明显小了，整机测试一次过。这就是组织结构均匀的好处，原子排列越乱越均匀，磁畴转动就越顺溜。

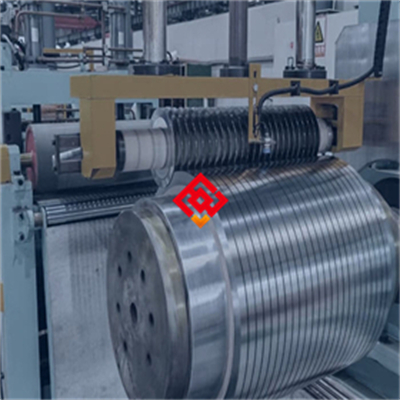

再说精密加工这块。1K101带材厚度一般在25微米上下，比头发丝还细。你冲片的时候，模具间隙稍微大一点，毛刺就起来了。毛刺不光影响叠片系数，还会在铁芯里形成局部短路，涡流损耗蹭蹭往上涨。我们车间有个规矩，每批带材分条后必须抽检毛刺高度。用显微镜看，超过5微米就算不合格。有一回夜班分条，操作工觉得带材边缘有点发亮，拿手一摸说没事。我过去一看，直接让停机。拿金相显微镜一照，边部果然有微裂纹。这种料要是流出去，客户冲片时一准开裂。当时那卷带材三百多公斤，直接判废回炉。心疼归心疼，但总比客户投诉强。

还有硬度这块。1K101非晶带材的硬度一般在800HV以上，比普通硅钢硬得多。硬度高是好事，耐磨。可对模具磨损也大。客户老抱怨冲头寿命短，我一般会问：你模具间隙留多少？很多人按硅钢的经验留百分之八到十，那就错了。1K101得留百分之十二到十五，而且冲头得用硬质合金的。你要是拿普通高速钢冲头，冲个几千片就磨损了。我们供货的时候会附一份加工建议，不是瞎写的，都是拿废料试出来的数据。

说到供货，我们这条线是电炉精炼加真空脱气，再走连铸连轧。真空脱气（就是把钢水里的气体抽出来，防止内部有气孔）这道工序不能省。有的厂为了省成本，脱气时间短，带材内部夹杂物就多。夹杂物这东西，说白了就是钢水里的脏东西。它一多，磁畴壁移动就受阻，磁导率上不去。我们每批料都做光谱检测（用光来照钢材，看里面各种元素含量对不对），成分偏差控制在千分之三以内。你拿我们的料去测，跟质保书上的数据对不上，直接退回来。

前两天发货，装车前做最后一道超声波探伤。有一卷带材在距离头端二十米的地方发现一个内部小裂纹，长度不到两毫米。要是不仔细看，根本注意不到。我直接让叉车挑出来，没发。客户那边催得急，说等着上线。我说急也不行，这卷料你拿回去，冲片时裂纹扩展了，整批铁芯都得报废。后来补了一卷新的，晚发了半天。客户收到后专门打电话来说，幸亏你挑出来了，他们那边冲片时确实发现另一家供的料有类似问题，冲废了好几百片。

选材这事，说复杂也复杂，说简单也简单。你要是拿不准1K101能不能满足你的磁性能要求，或者不确定自己的模具能不能适应非晶带材的硬度，可以发个消息聊聊。我们手里有各种厚度和宽度的带材，也能帮你做个小样试试。试样管不要钱，你拿回去自己绕个铁芯测一测，比看啥参数都管用。毕竟材料好不好，试过才知道。
