一、项目应用背景
宁夏地处西北，气候干旱少雨、昼夜温差大，冬季寒冷漫长，采暖能耗占建筑总能耗比重高。自治区大力推进 BIM、数字孪生、CIM 城市信息模型建设，鼓励政务办公楼、文博场馆、医院、学校、产业园区等公共建筑，落地 BIM 竣工归档、绿色建筑、建筑全生命周期数字化运维，为数字城市建设夯实建筑底座宁夏回族自...。
传统建筑智能化项目普遍存在多系统孤岛问题：BA 楼宇自控、能耗监测、智能照明、配电、安防、消防各自独立，数据分散，故障仅能在二维组态页面查看，无法直观定位管线、设备空间位置；运维依赖人工现场巡检，应急处置效率低，节能策略难以仿真预判。 IBMS 集成平台 + 数字孪生一体化方案，以 IBMS 作为系统集成与控制大脑，数字孪生基于 BIM 模型 1:1 复刻建筑空间与机电设备，打通多系统数据，实现建筑三维可视化、跨系统联动、能耗仿真、应急推演，助力宁夏智慧城市、数字住建、绿色低碳城市建设。

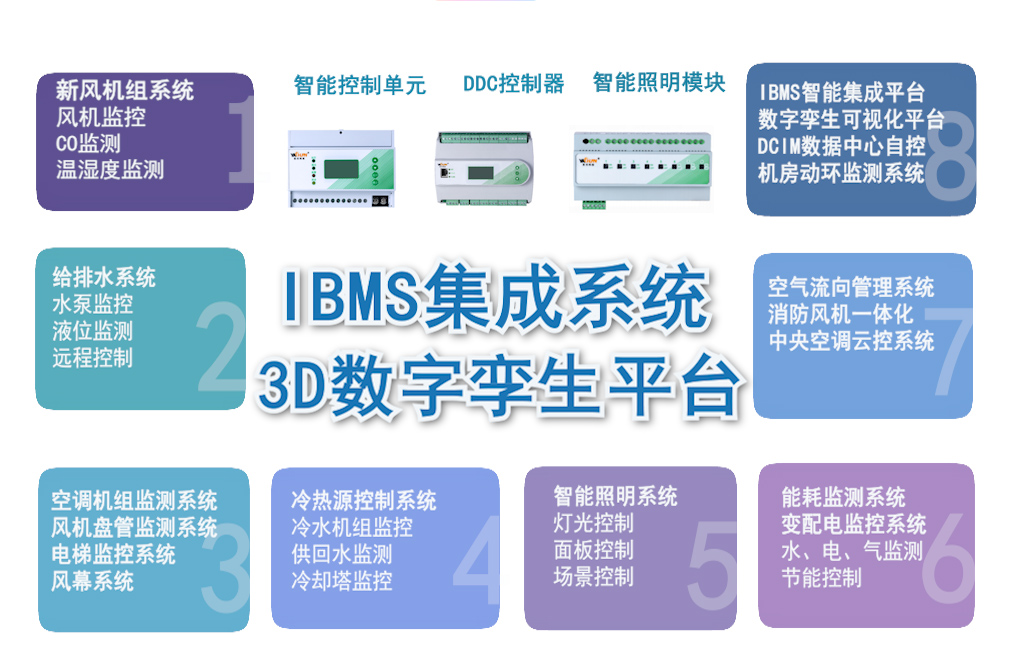

二、IBMS 智能化集成平台（系统中枢）
IBMS 集成平台作为建筑智能化总管控底座，统一接入 DDC 楼宇自控、能耗监测、KNX 智能照明、变配电、安防、消防、给排水等子系统，打破各设备厂商协议壁垒，实现数据统一汇聚、跨系统联动控制、运维工单闭环管理。
多系统协议统一接入 支持 BACnet、Modbus 等标准协议，汇集暖通、照明、电力、环境监测全部实时数据，一套平台替代多套独立软件，运维人员统一监控管理。
跨系统自定义联动策略 预设丰富场景逻辑：火灾信号触发，自动关停空调新风、启动排烟、联动应急照明；检测区域无人，联动 BA 降低空调负荷、关闭照明；能耗超标自动告警，追溯设备运行工况。
能源统计与节能管理 分项统计水、电、采暖热量，自动生成能耗报表、同比环比分析，识别空载、过量采暖等无效能耗，满足宁夏公共机构能耗监管平台上报、绿色建筑评审要求。
运维工单闭环管理 设备故障自动告警，在平台生成运维工单，派单、处置、验收全流程留痕，降低物业现场巡检压力，适配宁夏大范围园区分散运维场景。

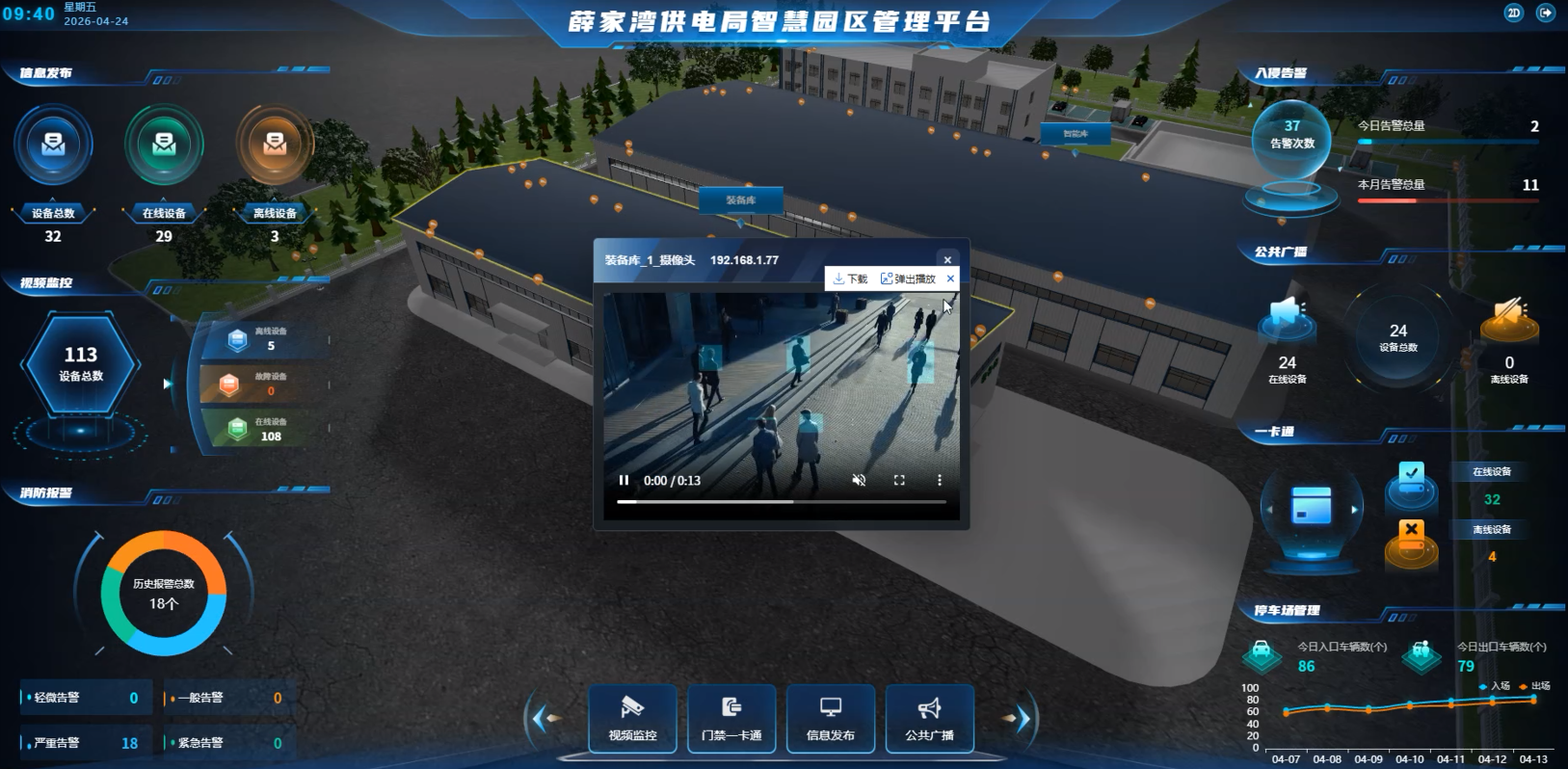

三、数字孪生 3D 可视化平台（空间数字映射）
基于 BIM 竣工模型搭建 1:1 三维数字孪生场景，将物理建筑、管线、机电设备在数字空间完整复刻，实现空间可视、设备可点、状态可看、仿真可预演，契合宁夏 BIM 竣工归档、一模到底政策要求宁夏回族自...。
三维实景可视化，故障精准定位 楼宇、楼层、机房、管线分层穿透查看；设备故障、参数越限时三维模型设备高亮告警，点击设备即可查看实时参数、历史曲线、设备台账，告别图纸翻阅查找。
环境与能耗热力图展示 在三维模型上叠加温度、负荷、能耗热力分布，直观识别高耗能区域、局部过热区域，辅助运维人员快速定位能源浪费点位。
工况仿真与策略预演 可模拟采暖、空调负荷变化，提前仿真不同控制策略下的能耗效果，提前优化 IBMS 控制逻辑，无需现场试调，降低试错成本；可开展消防、停电等应急事件推演，提升应急处置能力。
对接城市 CIM 平台 建筑数字模型可向上接入城市 CIM 基础平台，为宁夏数字城市、城市更新、建筑数字化档案提供建筑底层数据，实现建筑单体到城市全域数字底座贯通宁夏回族自...。
四、IBMS 与数字孪生协同联动（核心亮点）
IBMS 负责数据治理、跨系统联动、设备下发控制指令、运维业务闭环；数字孪生负责三维可视化展示、空间定位、仿真推演，两套模块同源数据，双向联动：
IBMS 实时采集各子系统数据，同步驱动数字孪生三维模型动态刷新，物理设备状态实时映射到数字空间；
在数字孪生三维界面内，可直接下发控制指令给 IBMS，联动 BA、照明等设备，实现三维场景内直接管控机电设备；
IBMS 产生的告警信息，在数字孪生模型自动定位高亮，直观展示告警位置、关联管线、关联设备，提升应急处置效率；
数字孪生仿真输出最优节能策略，下发至 IBMS 平台执行，形成仿真预判 - 策略执行 - 数据复盘的节能闭环，适配宁夏长采暖季节能管控需求。
五、方案核心优势
贴合宁夏数字化政策导向 契合自治区 BIM 应用、数字孪生、CIM 平台建设、绿色建筑政策，BIM 模型可直接用于竣工归档，满足政务公建数字化验收要求，助力数字城市建设。
西北气候适配，深挖采暖节能潜力 针对宁夏冬季寒冷、昼夜温差大特点，IBMS 联动 BA 系统实现采暖按需调控；数字孪生负荷仿真，优化采暖策略，降低采暖能耗，助力公共机构双碳目标落地。
三维可视化运维，降低人力成本 故障空间定位、远程可视化监控，减少现场巡检工作量；对于远距离、多楼栋园区，大幅提升运维效率。
应急处置能力升级 火灾、停电等突发事件可在孪生模型直观展示事件位置、联动设备，开展应急推演，提升建筑安全管理水平。
开放可扩展，适配长期数字化升级 标准协议，可扩展光伏、储能、综合能源系统，新建公建同步实施，老旧建筑智能化改造可分步落地；建筑模型可向上对接城市 CIM 平台，支撑城市数字化底座建设。
资产全生命周期数字化存档 BIM 数字模型与设备运维数据绑定，实现建筑从建设、竣工到运维一模到底，形成数字化建筑档案。
