MP35N（UNS R30035）镍钴铬钼多相合金

MP35N（UNS R30035）钴基合金

MP35N（UNS R30035）是一种‌无磁的镍钴铬钼多相合金‌，靠“冷加工+时效”获得超高强度，抗拉强度最高能到 ‌2068 MPa（300 ksi）‌，同时耐腐蚀、抗氢脆、生物相容性好，是医疗植入物、深海油气设备和航空紧固件里的标杆材料。‌‌
成分与牌号

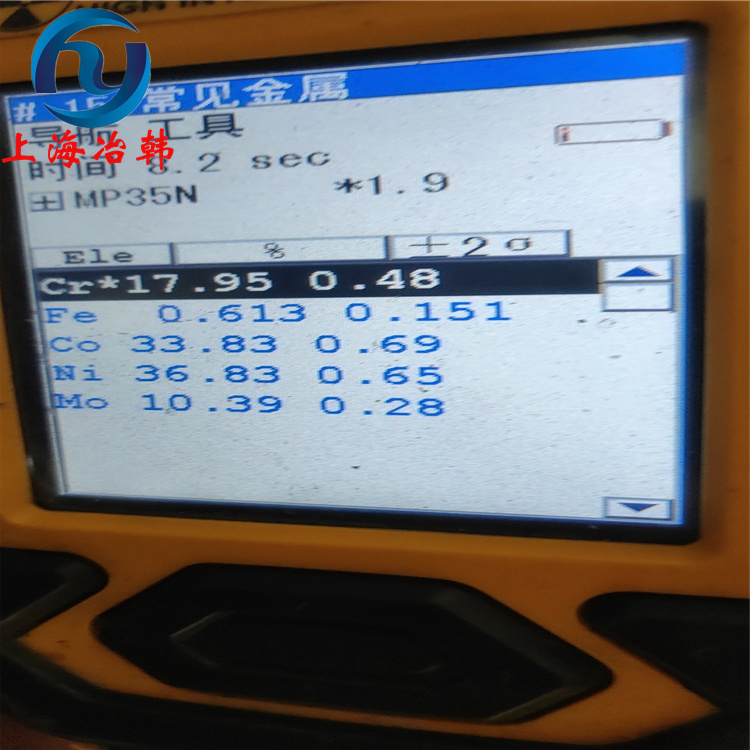

‌典型成分‌：镍 33~37%、铬 19~21%、钼 9~10.5%，钴为余量，钛和铁各 ≤1%，碳 ≤0.03%，硅、锰、磷、硫、硼都压得很低。
‌牌号对应‌：MP35N 是 SPS Technologies 的注册商标，标准编号为 UNS R30035，欧标编号 2.4999，国内有时也直接叫 R30035。
‌相关标准‌：覆盖 AMS 5758、AMS 5844、AMS 5845、ANSI/ASTM F562、ISO 5832-6 等。‌‌
性能特点
‌超高强度‌：固溶态抗拉约 800~1000 MPa，冷加工+时效后可到 1900~2200 MPa，极限状态接近 2450 MPa，大约是普通奥氏体不锈钢的三四倍。
‌强化机理‌：冷加工诱发面心立方（FCC）向六方密排（HCP）ε马氏体转变，再经时效析出细小金属间相，两相配合实现“强且韧”。
‌耐腐蚀‌：抗海水点蚀、缝隙腐蚀、硫化氢应力腐蚀开裂，耐蚀性可媲美哈氏合金。
‌无磁‌：磁导率极低，高低温下磁稳定性好，不干扰精密部件。
‌工作温度‌：常规 -200~315℃，完全冷加工态短时可到 399℃。‌‌
加工要点
‌热加工‌：开锻温度约 1150~1180℃，终锻不低于 950℃，低于 871℃ 不要再变形，防止表面开裂。
‌冷加工‌：这是获得高强度的必经工序，但加工硬化极快，变形量超 15% 后难度陡增，需中间退火恢复塑性，最终变形量一般控制在 50%~70%。
‌热处理‌：固溶处理 1020~1150℃ 后快速冷却；冷加工后在 538~650℃ 时效 4~8 小时，对温度很敏感，±15℃ 偏差可能造成强度波动 100 MPa 以上。
‌机加工‌：‌尽量在固溶态粗加工‌，时效态硬度高、非常费刀，只能用硬质合金刀具低速重切削或改磨削、EDM；冷拔态车削时刀片损耗明显。
‌焊接‌：可用 GTAW（氩弧焊）或激光焊，需用同材质焊丝，控制热输入（约为 304 不锈钢的 1/2~2/3），焊前固溶、焊后去应力退火，避免热影响区微裂纹。‌‌
⚠️ 工艺顺序是关键：‌必须先冷变形再时效‌，退火态直接时效几乎不强化。焊接会削弱冷作贡献，细丝、缆索类零件应把焊接排在拉拔与时效之前。‌‌

供应形态与选材
‌形态‌：丝材（直径 0.1~10 mm）、圆棒、带材（厚度 0.015~50 mm）、管材、锻件都有。
‌供应状态‌：固溶退火态（软，便于加工）、冷加工态（AMS 5844）、冷加工+时效态（AMS 5845，最高强度）。
‌选材提示‌：要强度选冷拔+时效态，要加工性选固溶态，粗加工留在软态做，成形后再通过冷加工补强度。 若需要 >2000 MPa 强度、H₂S 抗力和无磁性同时满足时，MP35N 往往是不可替代的选择。‌‌
主要用途
‌医疗器械‌：心脏起搏器导线、支架、骨钉、人工关节、手术工具。
‌石油天然气‌：井下工具、阀门、含 H₂S 环境的高强紧固件、深海井口装置。
‌航空航天‌：发动机高强紧固件、弹簧、液压管路。
‌海洋工程‌：深海 ROV 部件、海水系统紧固件、连接器。
‌工业领域‌：非磁性组件、仪器部件、精密弹性件。‌‌
