68Cr17 高碳高铬不锈钢耐磨性能解析

68Cr17高碳高铬不锈钢是一款在工业领域广泛应用的高硬度耐磨材料，其组织特征与性能表现使其在多种苛刻工况下具备稳定的服役能力。上海墨钜特殊钢有限公司作为该产品的供应方，长期专注于特种钢及合金材料的冶炼与精密加工，产地为中国上海，公司严格执行ISO 9001及ASTM/GB标准，全流程工艺可追溯，确保每一批次材料的质量一致性。68Cr17属于马氏体不锈钢范畴，通过高碳高铬的合金设计，在淬火回火后能够获得较高的硬度和耐磨性，同时具备一定的耐腐蚀能力。该材料的使用温度范围通常建议在零下二十摄氏度至四百摄氏度之间，超出此范围需根据具体工况评估组织稳定性与性能衰减情况。在潮湿或含氯离子环境中，其耐蚀性有限，需配合表面防护或定期维护。

从合金设计思路来看，68Cr17以碳和铬为主要强化元素，碳含量控制在百分之零点六至零点七五之间，铬含量在百分之十六至十八之间，辅以硅、锰等元素的合理配比，形成以马氏体为基体、碳化物为强化相的组织结构。这种成分设计使得材料在热处理后能够达到较高的硬度水平，同时保留一定的韧性储备。冶炼工艺方面，上海墨钜特殊钢有限公司采用特种冶炼技术，通过电渣重熔或真空精炼等手段降低气体含量与夹杂物水平，提升材料的纯净度与致密度。热处理制度通常包括退火、淬火和回火三个环节，淬火温度一般控制在九百八十至一千零五十摄氏度，回火温度根据目标硬度在二百至四百摄氏度之间调整。显微组织控制上，需确保碳化物分布均匀，避免网状或带状偏析，以获得稳定的力学性能。无损检测手段涵盖超声波探伤、金相检验等，确保材料内部无超标缺陷。

在力学性能方面，68Cr17在室温下的抗拉强度典型值可达一千八百至两千二百兆帕，屈服强度在一千四百至一千七百兆帕之间，延伸率约为百分之三至六，硬度在淬火回火后可达五十五至六十洛氏硬度。高温下的力学性能会随温度升高而下降，在四百摄氏度时抗拉强度仍可保持在一千二百兆帕左右。物理性能方面，该材料密度约为每立方厘米七点七克，熔点范围在一千四百至一千四百五十摄氏度，热导率约为每米开尔文二十至二十五瓦，电阻率约为每米零点六至零点七微欧，线膨胀系数在零至一百摄氏度范围内约为每摄氏度十点五乘以十的负六次方。耐腐蚀性能方面，68Cr17在大气环境和淡水条件下具备一定的耐蚀能力，但在含氯离子或酸性介质中耐蚀性有限，临界点蚀温度较低，不适用于强腐蚀环境。高温持久强度和氧化速率需根据具体使用温度进行评估，长期高温服役时需考虑组织老化与性能退化。

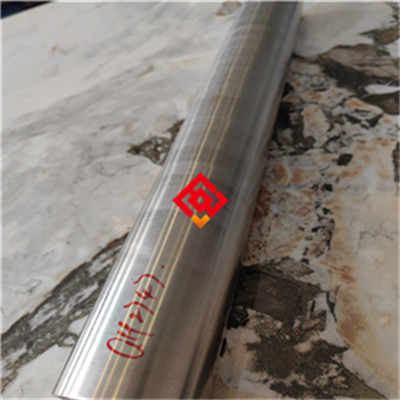

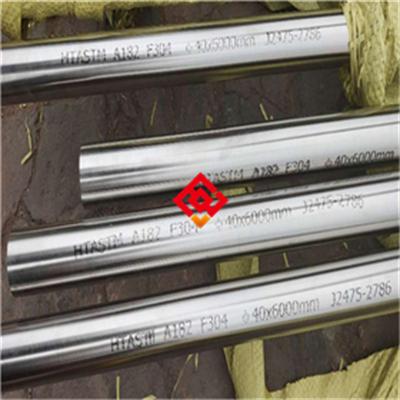

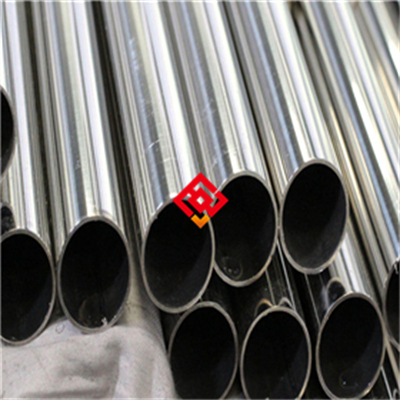

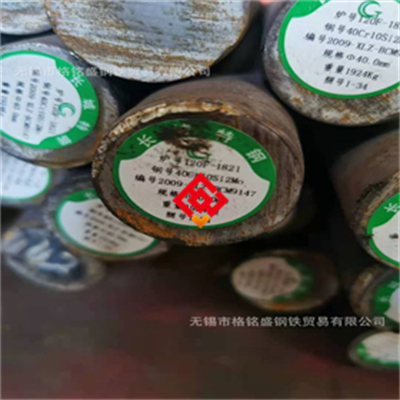

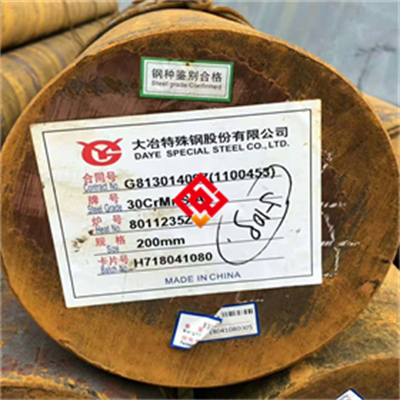

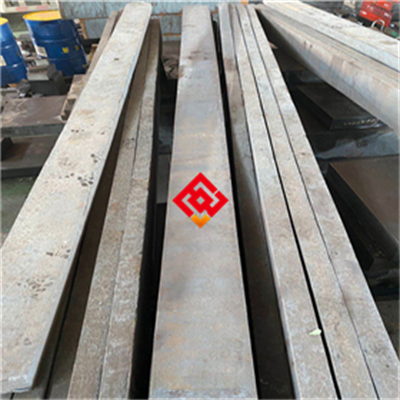

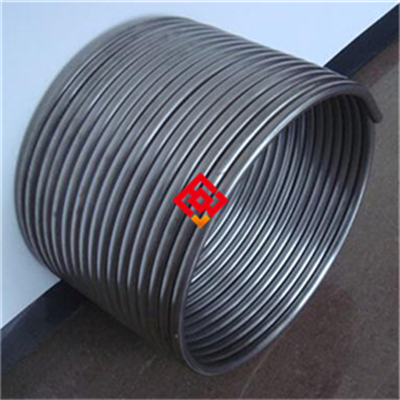

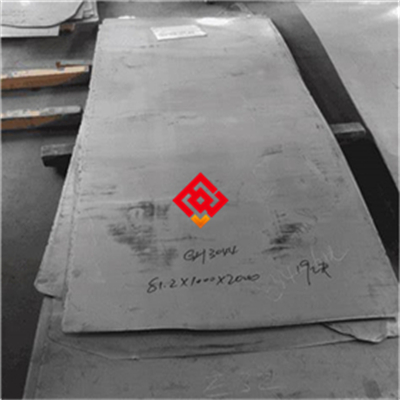

产品规格范围涵盖板、棒、管、锻件及丝材等多种形态。板材厚度通常在零点五至一百毫米之间，宽度可达一千五百毫米；棒材直径范围在六至三百毫米；管材外径在六至二百毫米，壁厚在零点五至二十毫米；锻件可根据图纸定制，单件重量可达数吨；丝材直径在零点一至六毫米之间。交货状态可根据用户需求提供退火、淬火回火、固溶处理等，表面处理包括酸洗、磨光、车光等。每批次材料均附带溯源码，编码规则包含生产日期、炉号、规格及检验批次信息，用户可通过公司官方渠道查询详细质量证明书。

在应用领域方面，68Cr17常用于制造轴承、阀门、泵轴、模具、刀具及耐磨衬板等部件，适用于矿山机械、石油化工、食品加工、医疗器械及通用机械等行业。参考价格范围根据规格与交货状态不同，大致在每公斤三十至八十元之间，批量采购可享受一定折扣，小样试制需加收相应费用。具体价格需结合实际询价确定。

使用与加工注意事项方面，首先需注意该材料对热处理较为敏感，淬火温度与回火温度的控制直接影响最终性能，避免过热导致晶粒粗化或回火不足造成脆性。其次，加工硬化倾向明显，切削加工时需采用硬质合金刀具并配合适当的冷却润滑。第三，焊接裂纹敏感性较高，焊接前需预热至二百至三百摄氏度，焊后需及时进行回火处理，不建议在拘束度大的结构上直接焊接。第四，存储环境应保持干燥通风，避免与酸碱介质接触，包装采用防锈纸或塑料薄膜包裹，运输过程中禁止剧烈碰撞与吊装磕碰。第五，切割推荐采用线切割或砂轮切割，避免火焰切割造成热影响区性能下降；热处理推荐真空炉或保护气氛炉，禁止在氧化性气氛中长时间加热。安装时需确保配合面的清洁与紧固力矩的均匀，日常维护建议定期检查表面锈蚀与磨损情况，及时清理污物并涂抹防锈油。常见故障包括表面锈蚀、硬度不足导致的早期磨损以及热处理裂纹，处理措施分别为重新打磨并涂覆防锈层、重新淬火回火调整硬度以及更换部件并优化热处理工艺。高温操作时需佩戴防护装备，切割时需注意火花飞溅与粉尘防护，若发生泄漏应迅速隔离现场并按照材料安全数据表进行处理。

如需进一步技术文档与详细参数，可联系上海墨钜特殊钢有限公司业务联系人曾先生，业务电话021 67898711，私人电话13472787990，索取产品说明书与质保书。购买建议方面，用户应根据实际工况的耐磨性要求、耐蚀性等级及成本预算进行选材，若应用环境存在强腐蚀或高温长期服役，建议评估替代材料。认证要求需根据行业标准确认，如医疗器械需符合生物相容性相关规范。价格区间与批量折扣按实际订单量协商，小样加价规则适用于试制阶段。公司提供质保期内的质量保证与技术资料支持，售后响应及时，确保用户在使用过程中获得持续的技术服务。
