DC220V智慧直流照明集中柜+直流照明系统+DDC照明+定时控制

一、产品概述

DC220V智慧直流照明集中柜是面向直流照明系统的集中供电与智能管控设备，集AC380V转DC220V高频整流、多回路直流配电、绝缘监测、电力载波通信和远程运维于一体。该产品可与DDC照明控制器及楼宇自控BA系统对接，实现定时控制、场景调光、状态回传和能耗采集，适用于办公楼、产业园区、交通枢纽、地下车库等新建及智能化改造项目。

二、产品核心性能：集中整流+智能调控+多重保护

高效集中整流。 该集中柜采用380V AC三相输入、DC220V直流输出架构，核心整流模块采用软开关LLC技术，AC/DC峰值转换效率≥94%。将分散驱动单元集成到配电柜后，系统整体效率提升约10%。输出电压在180-300V范围内可调，额定输出功率30kW，支持6路独立照明输出，每路输出电流0~20A，可满足大中型项目的多回路配电需求。

DDC协同控制能力。 集中柜内置智能照明主机和照明管理机，支持不少于2个以太网接口、2个CAN接口和2个RS485接口，通过标准Modbus协议与DDC控制器实现数据交互。DDC控制器可将回路开关状态、照明能耗数据统一汇总至BA平台，同时接收BA平台下发的定时策略和场景指令，完成照明回路的通断调节和亮度调节。这一架构使直流照明系统无需额外增加过多转换设备即可融入楼宇自控体系，降低了系统集成成本。

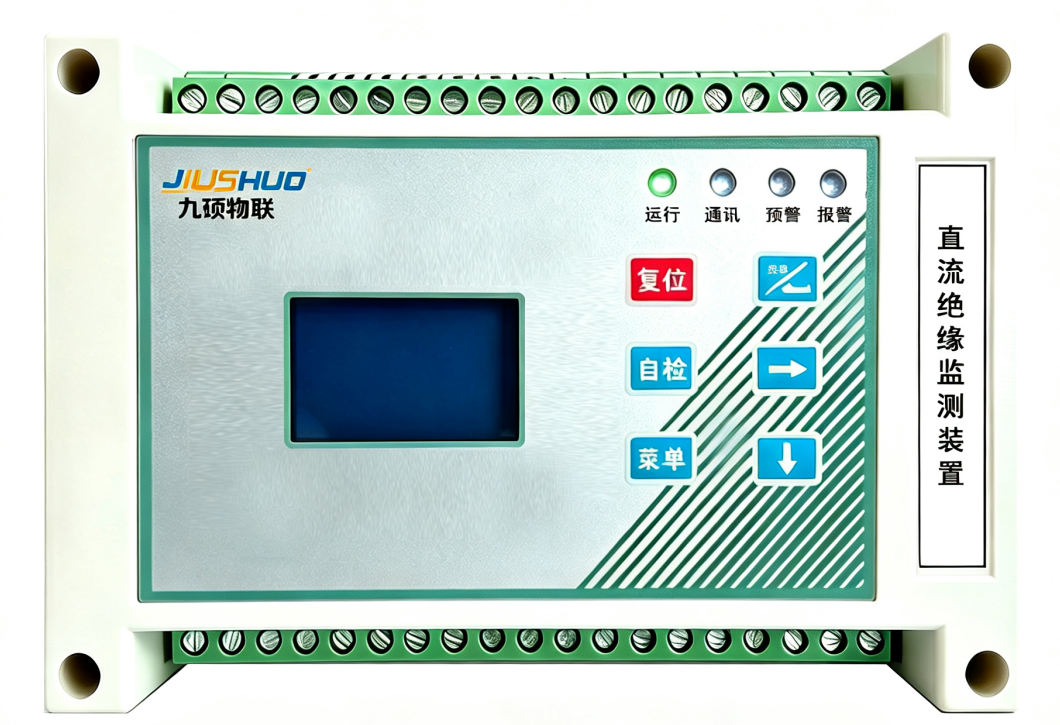

完善的安全保护体系。 集中柜采用浮地直流输出设计，整流模块内置电磁隔离单元，消除单极接触触电风险。绝缘监测单元对直流母线和所有分支回路进行实时绝缘状态监测，确保电缆安全。系统具备过压保护、欠压保护、短路保护、过温保护和缺相保护等完整保护功能，AC/DC模块采用N+1热备份，支持热插拔，单模块故障不影响系统持续供电。

三、DDC照明系统集成方案

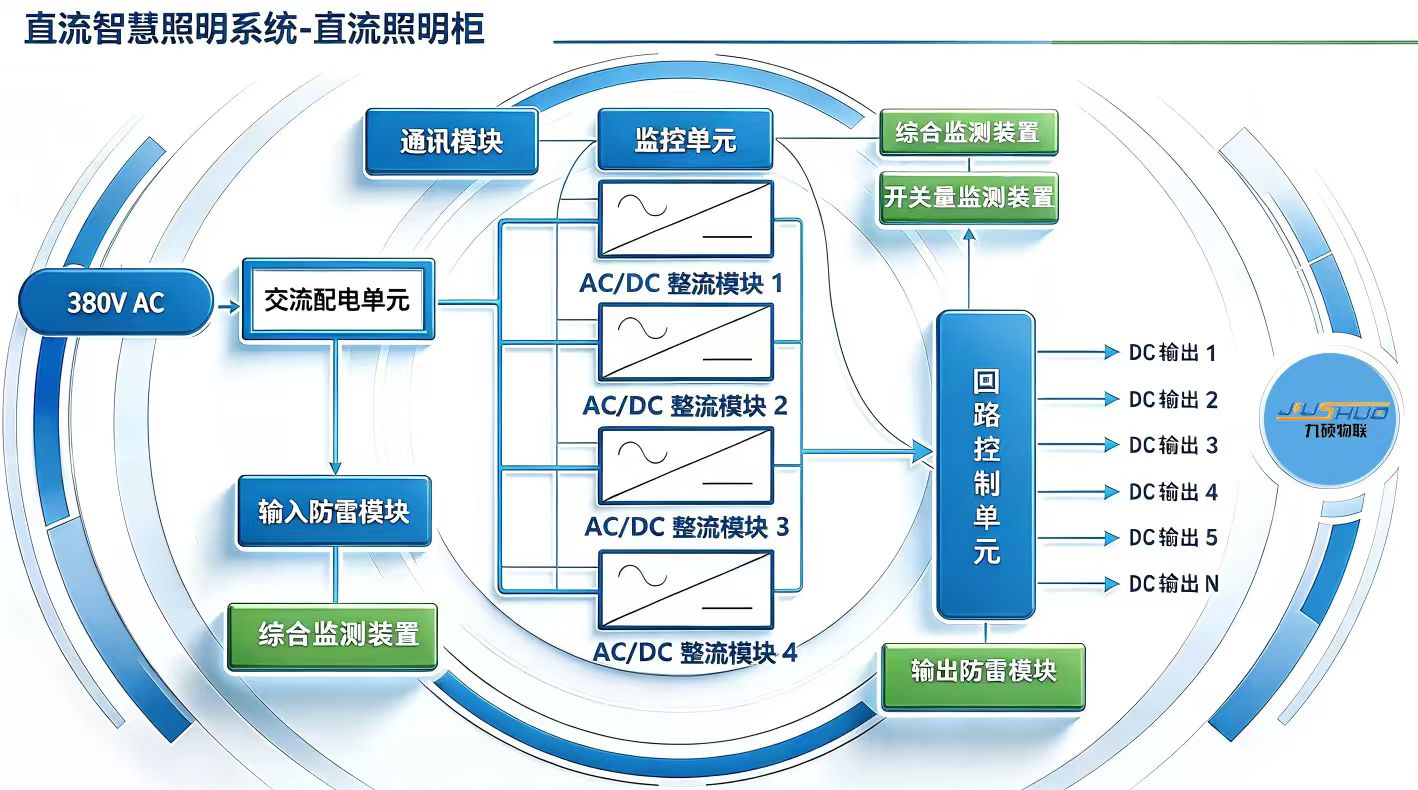

在实际楼宇项目中，该集中柜与DDC照明系统的协同采用分层架构。底层为DC220V直流灯具和传感器，中间层为智慧直流照明集中柜（完成AC-DC转换、回路分配和数据采集），上层为DDC控制器和BA楼宇自控平台。

DDC控制器负责执行定时控制策略——如工作日8:00开启公共区域照明、22:00切换至夜间值班模式、节假日执行节能策略等。集中柜接收DDC指令后，通过直流电力载波通信技术，在供电线缆上复用传输调光信号，无需额外布设信号线，即可实现对各照明回路的精确调光控制。系统支持手动/自动切换和强投功能，当智能控制模块断电时，N+1 AC/DC模块可使灯具维持当前调光照度，保障照明持续性。

远程运维能力。 集中柜支持RS485、“四遥”功能（遥控、遥调、遥信、遥测）和4G远程通信，运维人员可通过7寸液晶屏现场查看运行状态，也可通过BA平台远程监控各回路运行参数，实现故障自动告警和远程诊断。

了解更多的产品信息和功能参数，请致电我司。
厂家联系人：李经理
☎️：187-2996-8578（同V）
我司竭诚为您提供全面的解决方案和产品报价服务！！！

四、相关系统：

KNX智能照明监控系统
PLC智能照明监控系统
无线智慧照明监控系统
隧道照明监控系统
直流照明智慧系统
无线动能开关照明系统
工厂智能照明
学校智能照明监控系统

五、应用场景价值

零碳示范办公楼
科创研发产业园
大型商业综合体
会展中心与文化展馆
政府公共办公建筑
学校教学楼图书馆
三甲医院医疗楼宇
工业园区生产厂房
企业总部办公大楼
人才公寓保障性住房
文旅景观配套建筑
数据中心附属楼宇
交通枢纽候车大厅
康养养老服务中心
孵化器产业园区
城市规划展示馆
地下车库公共区域
体育场馆配套用房

六、九硕为您提供的服务

1、技术人员为您设计系统方案，做系统二次设计优化设计；
2、技术服务人员指导施工现场布线或负责现场布线；
3、根据施工环境现场调试每一台设备的参数，使之切合使用；
4、根据应用环境现场调试监控中心的本地系统和云平台监控系统；
5、主动配合与其它监控系统联网/调试；
6、现场举办技术讲座、免费对工程技术人员及维护人员进行培训，使其能掌握所用装置的性能，与监控系统和云平台的组成，调试与维护等。
