耐磨耐热 ZG45Cr3NiMoMnRe 铸铁件强度足化工高温设备通用铸件

有需要可以电话联系我
19952778959

ZG45Cr3NiMoMnRe（低铬耐热耐磨铸钢）

中碳低铬多元合金耐热铸钢，带稀土 Re，主打≤600℃耐热 + 耐磨 + 中等冲击，成本适中

一、化学成分（wt%，典型控制）

C：0.40–0.50（中碳，强硬度）

Si：0.30–1.00

Mn：0.60–1.20（稳组织、抗热脆）

Cr：2.50–3.50（低铬，耐热 / 抗氧化核心）

Ni：0.80–1.50（韧化、抗热疲劳）

Mo：0.40–0.80（高温强度、抗蠕变）

Re（稀土）：0.10–0.30（净化钢质、细化晶粒、抗热裂）

S≤0.03，P≤0.03（低杂质）

二、力学性能（调质态，室温）

抗拉强度：≥980 MPa

屈服强度：≥785 MPa

伸长率 δ5：≥10%

断面收缩率 ψ：≥35%（核心指标）

冲击功 Akv：≥27 J

硬度：HB 280–320（HRC 28–32）

三、耐热与工艺特性

高使用温度：≤600℃（抗氧化、抗生长稳定）

金相：回火马氏体 + 少量贝氏体 + 碳化物，细晶强韧

铸造：砂型 / 消失模 / 离心铸造，线收缩率约 1.8%–2.0%

热处理（必做）：870–900℃油淬 + 540–620℃回火，消除应力、稳组织

四、核心优势与局限

✅ 性价比高：低铬 + 无高镍，成本远低于高铬 / 奥氏体耐热钢✅ 强韧平衡：强度高、耐磨好，比普通碳钢寿命长 2–3 倍✅ 抗热疲劳：Ni+Re 细化晶粒，冷热交替不易裂✅ 加工性尚可：调质后可车 / 钻 / 焊（焊前预热 200–300℃）

⚠️ 不耐高温：>650℃抗氧化急剧下降⚠️ 不耐腐蚀：弱酸碱 / 大气可用，不耐氯离子 / 海水⚠️ 低温韧性一般：0℃以下冲击值明显下降

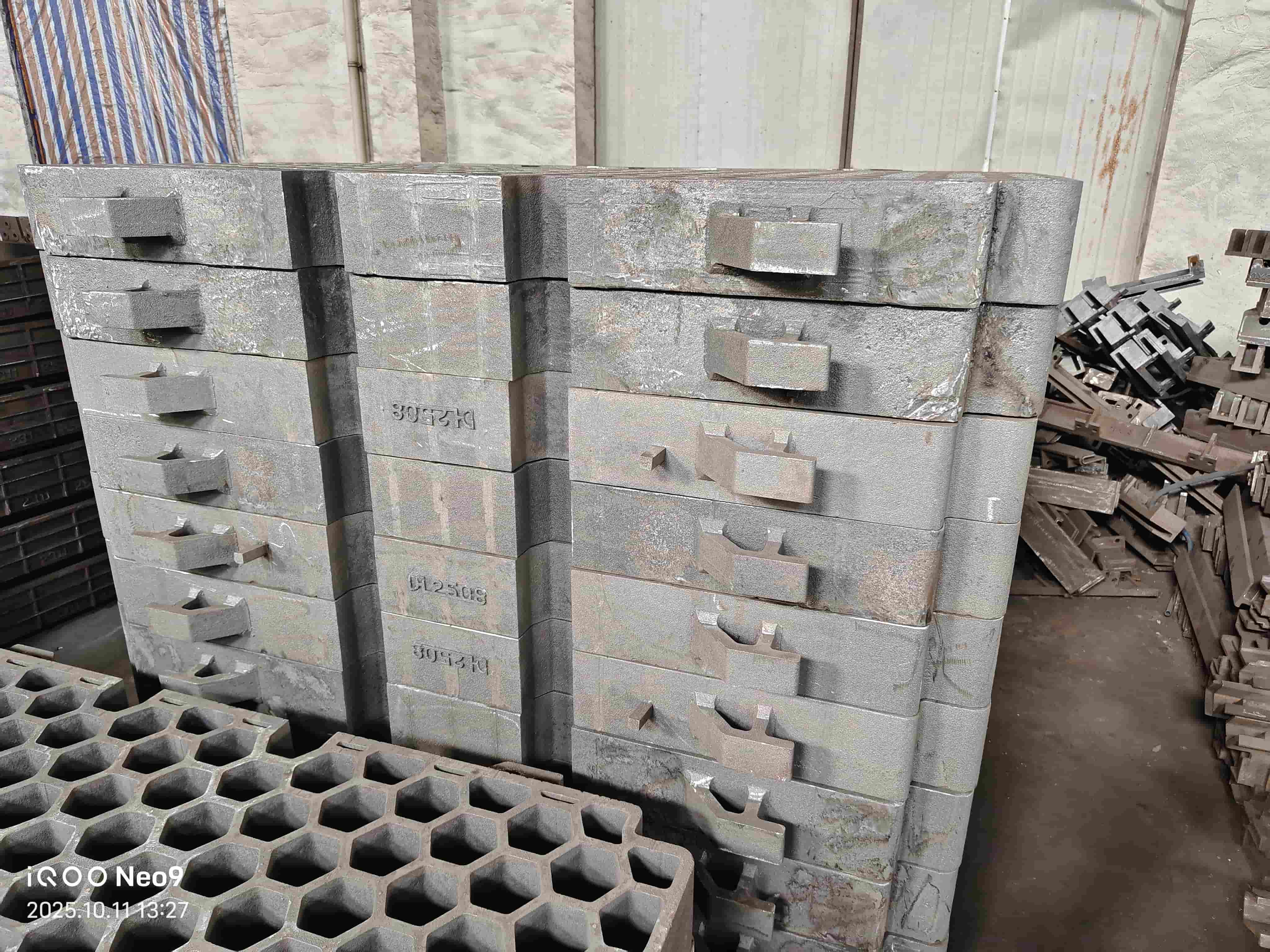

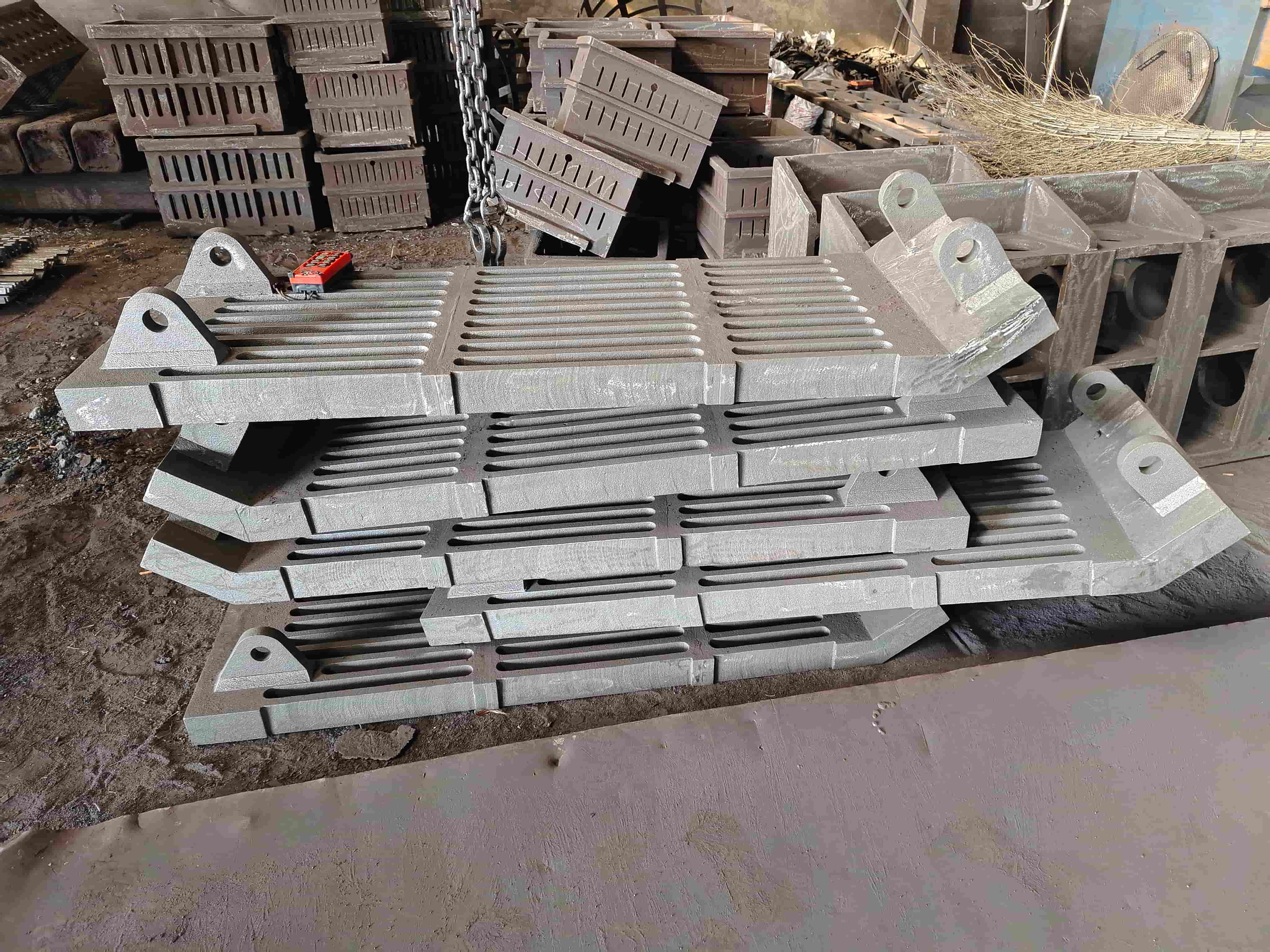

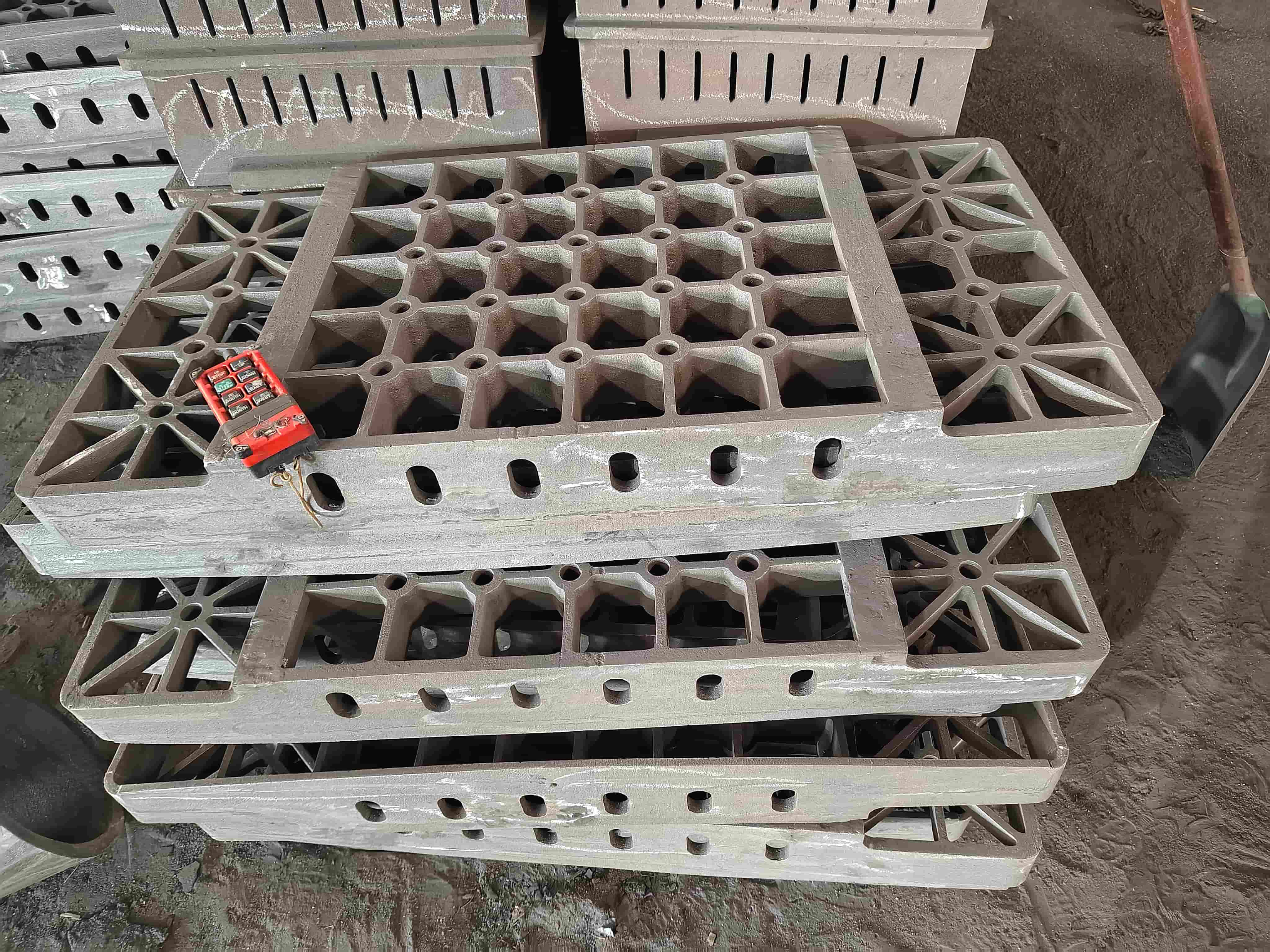

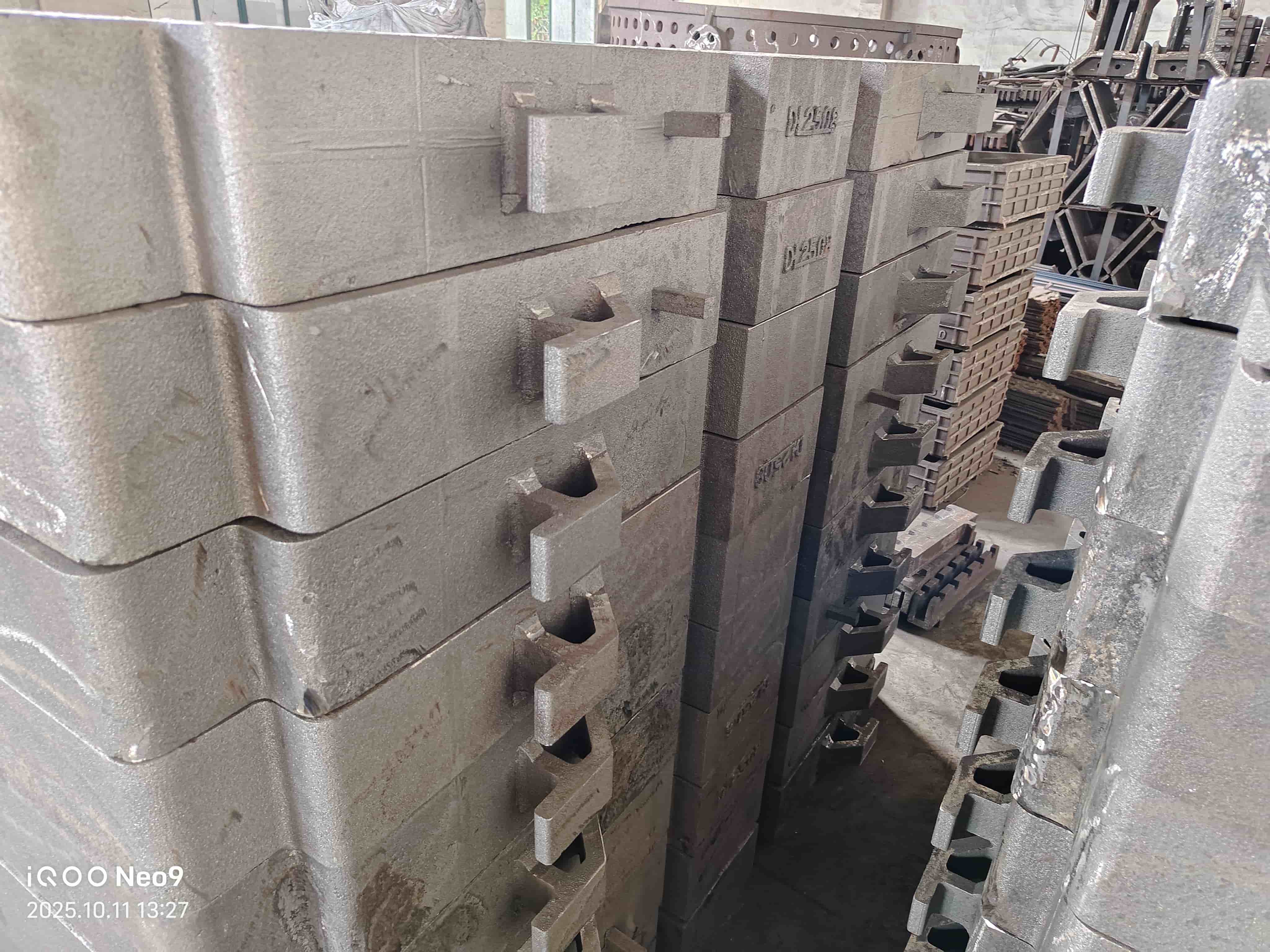

五、典型应用

冶金：加热炉炉管、料框、步进梁、炉底辊

水泥：窑尾护板、衬板、溜槽、耐磨管道

电力：锅炉省煤器管、支架、烟道闸板

化工：≤600℃耐热管件、法兰、泵壳

通用：高温耐磨衬板、破碎机锤头、齿轮箱壳体
