4J33膨胀合金匹配曲线的比较方法

我是车间里搞质检的，干这行快二十年了。今天想跟大伙聊聊4J33膨胀合金这个材料。常有客户拿着图纸来问，说这个4J33膨胀合金的匹配曲线到底怎么看，怎么比。说实话，这问题问到了点子上。4J33属于铁镍钴系定膨胀合金，它的核心本事就是在一个温度区间里，尺寸变化能跟硬玻璃或者陶瓷对得上。你要是选错了，封接的地方就会漏气、开裂，整批管子报废。所以今天我就拿我们车间实际遇到过的事，跟大家掰扯掰扯这个匹配曲线怎么比较。

先说说膨胀系数这个事。膨胀系数说白了就是材料受热后伸长多少的一个数。4J33在二十度到四百度的范围里，它的平均线膨胀系数一般控制在一定的区间内。但光看一个平均数不够，你得看整条曲线。什么叫匹配曲线，就是把合金的膨胀曲线和玻璃或者陶瓷的膨胀曲线画在一张图上，看两条线贴不贴。贴得越近，封接后产生的应力就越小。有些客户只看二十度到三百度的平均值，觉得差不多就行了，结果到了四百五十度退火的时候，应力一下子冒出来，封接处就裂了。我们车间就吃过这个亏。

去年有一批4J33的管材，发给一个做真空继电器壳体的客户。他们之前用的是另一家的料，封接合格率一直上不去，大概只有七成左右。后来拿我们的料去试，同时做了几组对比。他们把我们的管子和之前用的管子切成一样的长度，在同样的氢气炉里做封接，温度曲线也一模一样。做完之后拿去做气密性检测，就是往里面充氦气，看有没有漏点。结果我们的料封接的样品，二十个里面只有一个微漏，他们原来的料有六个漏。客户当时就说了一句话，说你们这个料的膨胀曲线跟玻璃贴得紧，封接后玻璃里看不到那种发白的应力纹。其实这就是匹配曲线比较的直接效果，不用看数据，看玻璃封接后的外观就能看出差别。

那怎么比较匹配曲线呢。我一般跟客户讲，你至少要看三个温度点的膨胀系数。比如二十度、三百度、四百度。有些供应商只给你一个平均系数，那不够。因为玻璃的膨胀曲线不是一条直线，它有个拐点，叫退火点。在退火点附近，玻璃的膨胀会突然变快。如果你的合金在这个温度点附近膨胀跟不上，那封接后冷却下来，玻璃就会受拉应力。拉应力一大，玻璃就裂。所以比较的时候，要把合金的曲线和玻璃的曲线叠在一起看，看谁高谁低，差多少。差个百万分之几可以接受，差太多就不行。

再说一个专业词，叫居里点。居里点就是材料磁性发生变化的那个温度。4J33的居里点一般在四百多度。在居里点以下，材料的膨胀曲线比较平缓，过了居里点，膨胀会稍微快一点。这个点对封接也有影响。有些客户做的是高温封接，温度到了五百度以上，那就得把居里点以上的膨胀数据也考虑进去。我们车间做检测的时候，会拿膨胀仪从室温一直拉到六百度，把整条曲线打出来。然后跟客户提供的玻璃曲线做对比。如果客户没有玻璃曲线，我们也会根据经验给个建议。但最靠谱的办法，还是让客户把玻璃样品寄过来，我们自己做一次封接试验，拿实际结果说话。

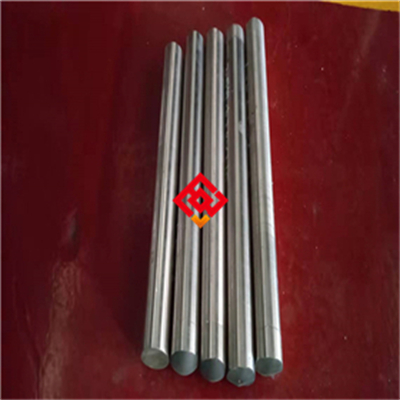

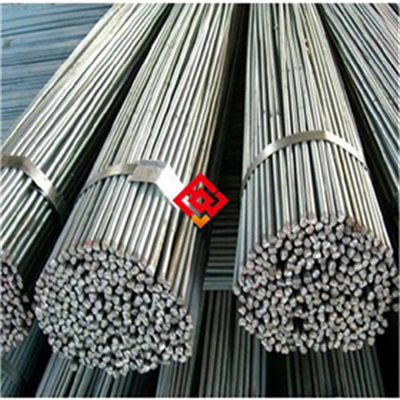

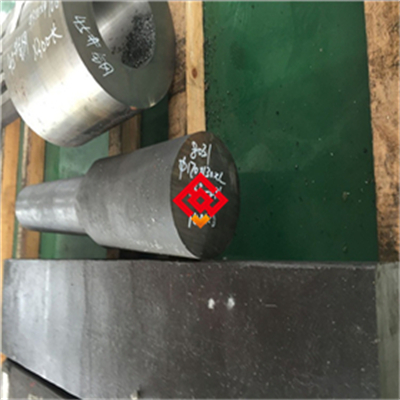

我们厂做4J33这个材料，规格从直径三毫米的丝材到直径一百二十毫米的棒材都有。交货状态一般是冷拉或者磨光，也有锻态的。检测这块，每批料都做光谱分析，保证化学成分在范围内。特别是钴和镍的含量，这两个元素对膨胀系数影响最大。镍高了，膨胀系数会降。钴高了，居里点会变。所以光谱检测这道关必须把住。另外还要做超声波探伤，看看内部有没有夹杂或者裂纹。探伤就是用声波给钢材内部做B超，有缺陷的地方波形就不对。有一次发货前做探伤，发现一根棒材中心有缩孔，直接挑出来没发。客户后来知道了，说你们这样干我们放心。

还有客户常问，说4J33和4J29到底啥区别。其实主要就是膨胀系数匹配的玻璃不同。4J29对应的是硬玻璃，4J33对应的是另一种陶瓷或者玻璃。你要是用错了，封接就失败。所以选材的时候，先确定你封接的是什么材料，再反过来找合金。别反过来，先买合金再找玻璃，那容易出问题。

最后说说供货的事。我们常规规格都有现货，定尺长度可以按要求切。非标尺寸也能定做，一般七到十天能交。量大的话，可以分批交，免得客户库存压太多。有拿不准选材的，或者想拿我们的料去测一测匹配曲线的，随时说一声。试样管我们可以免费提供，你拿回去自己做封接试验，看结果说话。这材料到底行不行，试过才知道。
