4J50,膨胀合金温度拐点与应用温区

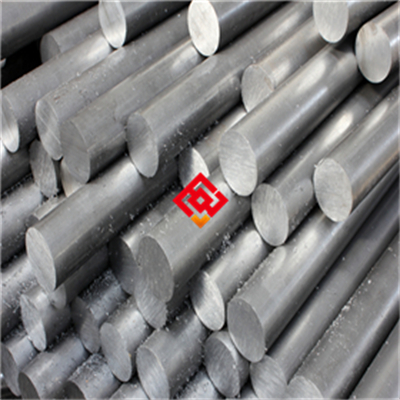

熔炼加工4J50定膨胀合金棒材带材及使用温度特性

4J50合金属于铁镍系定膨胀合金中的经典牌号，在精密仪器仪表、电子真空器件、集成电路引线框架以及航空航天用传感器结构件等领域有着较为广泛的应用。该合金的设计核心在于通过调整镍含量并辅以其他微量元素，使其在特定温度区间内获得与硬玻璃或陶瓷相匹配的热膨胀系数，从而保障封接结构在温度变化过程中的气密性与尺寸稳定性。本文围绕4J50合金的化学成分、物理性能、温度拐点表现、适用温区、加工工艺、使用维护及选型注意事项展开系统说明，为从事相关设计选型与采购工作的技术人员提供参考。

从化学成分来看，4J50合金以铁为基体，镍含量控制在49%至51%之间，这一区间是经过长期工艺验证后确定的。镍含量低于49%时，合金的居里点与膨胀曲线拐点会向低温方向偏移，导致在目标封接温区内膨胀系数偏高；镍含量高于51%时，虽然居里点有所提升，但合金的加工硬化倾向增强，冷加工道次间需要更频繁的中间退火。除镍之外，合金中还含有微量的锰、硅、碳、磷、硫等元素，其中锰和硅主要起脱氧作用，碳含量通常控制在0.03%以下，磷和硫作为杂质元素需要严格限制，否则会恶化热加工塑性和封接后的气密性。部分生产厂家还会添加微量的铝或钛进行终脱氧，但添加量需精确控制，避免形成过多非金属夹杂物影响后续表面处理质量。

在物理性能方面，4J50合金的密度约为8.2克每立方厘米，电阻率约为0.42微欧米，居里点大约在500摄氏度附近。该合金最受关注的性能指标是热膨胀系数，在20至400摄氏度温度区间内，其平均线膨胀系数通常控制在9.5至10.5乘以十的负六次方每摄氏度范围内。需要特别说明的是，膨胀系数并非一个恒定值，而是随温度变化呈现非线性特征。在居里点以下，合金表现为铁磁性，膨胀系数相对较低且变化平缓；当温度接近居里点时，磁致伸缩效应逐渐消失，膨胀曲线出现明显拐点，膨胀系数开始快速上升；居里点以上，合金转变为顺磁性，膨胀系数维持在一个较高的数值水平。这一温度拐点的位置和陡峭程度直接决定了合金的适用温区，也是封接结构设计中必须重点考量的参数。

4J50合金的温度拐点通常在480至520摄氏度之间出现，具体数值受合金实际成分、冷加工变形量以及退火工艺的共同影响。冷轧变形量较大的带材，由于位错密度较高，其膨胀曲线拐点往往会向低温方向略有偏移，经过充分退火后拐点会回归到正常区间。对于与硬玻璃封接的应用场景，硬玻璃的软化点通常在400至500摄氏度范围内，封接操作温度一般控制在800至1000摄氏度，此时合金处于顺磁状态，膨胀系数较高且与玻璃的膨胀曲线在封接温度附近形成良好匹配。封接完成后冷却至室温的过程中，合金在居里点附近发生磁性转变，膨胀系数下降，而玻璃的膨胀系数则相对稳定，两者在室温附近的膨胀差被封接应力所吸收，只要封接应力控制在合理范围内，即可保证封接件的气密性和机械强度。

在适用温区方面，4J50合金的长期使用温度建议控制在零下60摄氏度至400摄氏度之间。短期可承受的最高温度不超过500摄氏度，但需避免在该温度以上长时间保温，否则合金表面会发生氧化，氧化层在后续封接过程中可能影响润湿性和气密性。对于低温应用场景，该合金在液氮温度下仍能保持较好的尺寸稳定性，膨胀系数进一步降低，适合制作低温恒温器中的支撑构件。在400摄氏度以上使用时，需要评估膨胀系数与配对材料之间的失配程度，如果失配量过大，封接界面可能产生超过材料屈服强度的热应力，导致封接件开裂或漏气。

加工工艺方面，4J50合金可采用真空感应熔炼或非真空感应熔炼加电渣重熔的工艺路线。真空熔炼有利于降低气体含量和杂质元素，对提高封接气密性有积极作用。铸锭经过锻造开坯后，可通过热轧制成棒材或板坯，再经冷轧、冷拔等工序加工成带材、丝材或管材。冷加工过程中，每道次变形量通常控制在30%至50%之间，道次间需要进行中间退火，退火温度一般在750至850摄氏度，保温时间根据料厚确定，通常在30至60分钟范围内。成品交货状态可根据用户需求提供硬态、半硬态或软态。软态材料经过最终退火，晶粒度控制在6至8级较为适宜，晶粒过粗会降低强度，晶粒过细则可能影响膨胀系数的稳定性。

在封接前的表面处理环节，4J50合金通常需要经过碱洗除油、酸洗除氧化皮、预氧化等步骤。预氧化工艺的目的是在合金表面形成一层致密的氧化膜，该氧化膜能与玻璃或陶瓷中的氧化物形成化学键合，从而提高封接强度。预氧化温度一般控制在700至900摄氏度，气氛可为湿氢或空气，具体参数需根据配对玻璃的软化特性和封接工艺进行优化。预氧化时间过长会导致氧化层过厚且疏松，反而降低封接质量，因此需要通过试验确定最佳工艺窗口。

日常维护与储存方面，4J50合金成品应存放在干燥通风的环境中，避免与酸、碱、盐等腐蚀性介质接触。长期储存时，带材和丝材建议采用防锈纸或气相防锈膜包裹，防止表面氧化变色。在封接前如发现表面有轻微氧化，可通过酸洗或机械抛光去除。对于已经封接成型的器件，应避免在高温高湿环境中长期使用，以免封接界面发生腐蚀导致气密性下降。

选型参考方面，设计人员需要根据封接对象的膨胀系数、封接温度、使用温度范围以及气密性要求综合判断4J50合金是否适用。如果封接对象为硬玻璃，且使用温度不超过400摄氏度，4J50合金是较为成熟的选择。如果使用温度超过450摄氏度，或者封接对象为软玻璃或陶瓷，则需要考虑其他牌号的定膨胀合金或可伐合金。此外，还需关注合金的供货状态和批次一致性，不同炉号的膨胀系数可能存在微小差异，对于膨胀系数匹配要求极高的应用场景，建议要求供方提供每批次的膨胀曲线实测数据。

在行业应用价值方面，4J50合金凭借其稳定的膨胀特性和良好的加工性能，在电真空器件、半导体封装、精密测量仪器等领域持续发挥着重要作用。随着光通信和航空航天技术的发展，对封接结构的可靠性和尺寸精度提出了更高要求，4J50合金的成分优化和加工工艺改进也在持续进行，例如通过降低碳硫含量提高封接气密性，通过控制晶粒度改善深冲成型性能。对于采购人员而言，了解该合金的温度拐点特性和适用温区边界，有助于在选型阶段做出合理判断，避免因膨胀系数失配导致的封接失效问题。
