熔炼加工4J54膨胀合金封接试样制备与检验

4J54膨胀合金属于定膨胀合金范畴，在室温至四百摄氏度区间内具有与硬玻璃或陶瓷相近的热膨胀系数，因此被大量用于电真空器件、集成电路外壳以及各类需要玻璃金属封接的电子元器件制造环节。这种合金的封接可靠性直接决定了器件的使用寿命与气密性水平，而封接试样的制备与检验则是评估合金封接适配性的关键步骤。围绕4J54膨胀合金封接试样的制备流程与检验方法展开说明，能够为从事封接工艺研究、来料质量判定以及器件失效分析的技术人员提供一份可参照的操作思路。

从材料本身来看，4J54合金以铁镍钴体系为基础，镍含量控制在二十八百分比至三十百分比之间，钴含量约为十七百分比至十八百分比，余量为铁及少量杂质元素。这种成分设计使得合金在二十摄氏度至四百摄氏度范围内的平均线膨胀系数稳定在五点二乘以十的负六次方每摄氏度至五点八乘以十的负六次方每摄氏度之间，与相应的硬玻璃膨胀曲线形成良好匹配。合金的居里点约在四百三十摄氏度附近，在居里点以下保持铁磁性，超过该温度后转为顺磁性，这一特性在封接后的器件工作中需要纳入考量，因为磁性转变会伴随微小的体积变化，若封接结构刚性过强则可能在温度循环中引入附加应力。

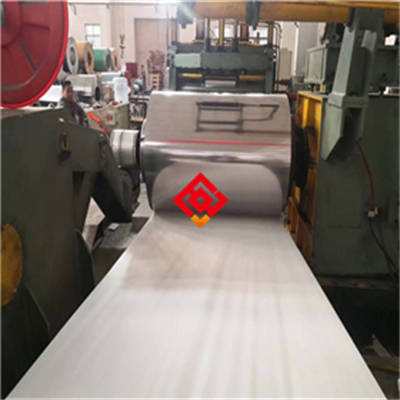

封接试样的制备需要从原材料状态确认开始。4J54合金通常以冷轧带材、热轧棒材或锻件形式供货，来料需附带化学成分分析报告与膨胀系数检测数据。制备试样前应核对批次号与质保书信息，确认合金的冶炼方式为真空感应熔炼或电渣重熔，这两种工艺能够有效控制气体含量与夹杂物水平。对于气密性要求较高的封接件，合金的氧含量、氮含量与硫含量应处于较低水平，否则在封接界面容易形成气泡或氧化物夹渣，导致漏气率超标。

试样加工环节根据封接形式的不同分为几类。针对匹配封接的柱状试样，通常采用机械加工方式将合金棒材车削成直径五毫米至十毫米、长度三十毫米至五十毫米的圆柱体，端面粗糙度控制在一点六微米以内，端面与轴线的垂直度偏差不超过零点零二毫米。若用于片状封接试验，则将带材冲裁或线切割成二十毫米乘二十毫米的方片，厚度依据实际器件设计选取零点五毫米至二毫米不等。加工过程中需要避免过热，切削液应选用不含硫、氯添加剂的类型，防止加工表面残留元素在后续封接高温下与玻璃发生不良反应。

试样加工完成后进入表面处理工序。4J54合金在轧制或机加工后表面会存在氧化层、油污与加工应力层，这些都需要在封接前去除。预磨采用四百目至八百目水砂纸逐级打磨，去除明显划痕与氧化皮。随后进行化学抛光或电解抛光，电解液可选用磷酸与硫酸的混合体系，控制电流密度与温度，使表面达到镜面光泽。抛光后的试样在流动去离子水中冲洗，再放入无水乙醇中进行超声清洗十分钟至十五分钟，取出后热风烘干。处理完毕的试样应当立即用于封接或存放在干燥洁净的氮气柜中，存放时间不宜超过二十四小时，以免表面重新氧化或吸附水汽。

封接试样的装配方式依据玻璃形态确定。对于粉末玻璃封接，将玻璃粉与适量粘结剂混合后涂覆在合金试样端面，再与另一封接件对合，放入模具中施加轻微压力。对于玻璃预制体封接，则将预制玻璃环或玻璃片置于合金与对应封接件之间，依靠夹具定位。装配过程中应保证合金与玻璃的同心度，避免因偏移导致封接层厚度不均。装炉时试样应放置在石墨或陶瓷垫片上，避免与炉膛材料发生粘连。

封接加热制度是影响试样质量的核心环节。4J54合金的封接温度通常设定在九百摄氏度至一千摄氏度之间，具体依据所配玻璃的软化温度与封接炉类型调整。升温速率控制在每分钟五摄氏度至十摄氏度，在四百摄氏度附近可设置短时保温以均衡试样温度。达到封接温度后保温十分钟至三十分钟，使玻璃充分润湿合金表面并排出界面气体。随后以每分钟三摄氏度至五摄氏度的速率降温至三百摄氏度以下，再随炉冷却至室温。整个过程中炉内气氛至关重要，对于易氧化的封接体系应通入高纯氮气或氩气，露点控制在零下四十摄氏度以下，氢气露点同样需要严格控制以避免合金表面过度氧化。

封接完成后的试样需要进行多项检验以判定封接质量。外观检查在体视显微镜下进行，观察玻璃与合金界面是否存在未熔合、气泡、裂纹或玻璃溢流不均等缺陷。合格试样的封接界面应呈现连续均匀的过渡层，玻璃相与合金相之间无明显分界裂纹。气密性检验采用氦质谱检漏法，将试样装入检漏夹具，抽真空后向封接面外侧喷吹氦气，记录漏率值。对于电真空器件用封接件，漏率通常要求低于十的负十次方帕立方米每秒量级，具体指标依据器件用途确定。

热冲击试验用于评估封接试样抵抗温度骤变的能力。将试样从室温快速放入三百摄氏度或更高温度的炉中保持五分钟，再迅速取出投入室温水中，循环五次至十次后检查封接界面是否出现开裂或漏气。4J54合金与匹配玻璃的封接件在合理工艺下应能承受这一测试而不失效。若出现开裂，需从膨胀系数匹配度、封接温度制度或界面反应层厚度等方面查找原因。

力学性能检验包括拉伸强度测试与显微硬度测试。拉伸试样将合金与玻璃封接后加工成标准哑铃形，在万能试验机上以恒定速率加载，记录断裂载荷与断裂位置。断裂若发生在玻璃本体而非封接界面，说明封接强度高于玻璃自身强度，封接工艺可判定为合格。显微硬度测试则用于评估封接界面附近合金的硬度变化，若界面区硬度显著升高，可能提示存在过度氧化或元素扩散导致的脆性相生成。

金相分析能够直观呈现封接界面的微观结构。将试样沿垂直封接面方向切割、镶嵌、研磨与抛光后，在光学显微镜或扫描电子显微镜下观察。4J54合金与玻璃的界面通常存在一层厚度为数微米至数十微米的反应层，该层由合金元素向玻璃中扩散形成的氧化物或硅酸盐构成。反应层过薄可能导致润湿不足，过厚则可能因热膨胀系数差异引入较大应力。能谱分析可进一步确定反应层的元素组成，帮助优化封接温度与保温时间。

针对封接试样制备过程中出现的常见问题，可采取相应措施予以解决。界面气泡多与合金表面清洁度、炉内气氛露点或玻璃中气泡残留有关，应加强表面处理与气氛控制。封接裂纹往往源于冷却速率过快或膨胀系数失配，可调整降温曲线或更换玻璃牌号。漏气率超标则需从封接界面连续性、玻璃致密度与合金表面粗糙度等方面排查。对于批量生产场景，建议每批次制备不少于五件封接试样进行破坏性检验，同时保留若干件用于长期可靠性跟踪。

在选材与工艺匹配方面，4J54合金适用于与DM305、DM308等硬玻璃的封接，也可与部分陶瓷材料实现匹配封接。若器件工作温度超过四百摄氏度，需重新评估膨胀匹配性，必要时选用膨胀系数更低的合金牌号。封接件的设计应避免尖锐内角与截面突变，以减少应力集中。合金件的壁厚与玻璃件壁厚之比宜控制在一比一至一比三之间，使封接层在冷却过程中承受较为均匀的压应力。

封接试样的存放与运输同样需要关注。制备完成的试样应存放在干燥洁净的环境中，避免与酸碱物质接触。运输时采用防震包装，防止机械冲击导致封接界面产生微裂纹。对于已经装配到器件上的封接件，在后续排气、老炼等工序中应控制温度变化速率，避免对封接界面造成热疲劳损伤。

围绕4J54膨胀合金封接试样的制备与检验，从材料成分与膨胀特性出发，经过加工、表面处理、装配、封接加热、性能检验直至问题分析与工艺优化，形成了一套相对完整的操作链条。每一环节的参数控制都直接影响最终封接质量，而检验环节则为工艺稳定性提供了量化依据。对于从事相关工作的技术人员而言，理解合金膨胀行为与封接界面反应机理，结合具体器件要求调整工艺细节，是获得可靠封接效果的基础。
