4J78膨胀合金冷热循环后的尺寸复检

我是车间里管质检的，干这行快二十年了。今天想跟大伙聊聊4J78膨胀合金这个材料。为啥聊它？因为最近碰到好几拨客户，都是拿它做精密仪器零件的，结果冷热循环一跑，尺寸就飘了。有的直接装不上，有的间隙变大漏气。你说急不急人。

先说清楚，4J78是啥。它是一种膨胀合金，牌号里的78跟镍含量有关。这材料有个特点，在特定温度区间里，它自己的膨胀系数能跟玻璃或者陶瓷匹配上。所以做电子管、继电器、集成电路引线框架这些地方，经常用它。但问题也出在这儿。你要是只盯着膨胀系数看，忽略了冷热循环后的稳定性，那后面装配准出问题。

我碰到过一个客户，做传感器的。他拿了一批4J78棒材，车成细长轴。装到设备上跑高低温循环，从零下四十度到零上一百五十度，来回折腾五十次。拆下来一量，轴径小了零点零三毫米。别小看这三道，配合间隙直接超差。他一开始怀疑是我这边材料的问题。我说你先别急，把零件拿过来，咱们一起做尺寸复检。

这里得插一句，很多人对膨胀合金有个误会。觉得它膨胀系数低，就代表尺寸稳。其实不是一回事。膨胀系数说的是温度变化时它胀多少缩多少。但冷热循环后的尺寸变化，还跟材料内部的组织稳定性有关。4J78里加了钼和铜，目的是调整膨胀曲线。可要是热处理没做到位，或者加工时残留应力大，那冷热一交替，应力释放出来，尺寸就跑了。

我们厂里做4J78，从熔炼开始就盯着。电炉冶炼完了，还得真空脱气。为啥？这材料对气体含量敏感。氧含量高了，夹杂物多，后面冷热循环一搞，微裂纹就出来了。锻造完了要固溶处理。说白了就是加热到高温然后快速冷却，把合金元素都固溶到基体里，组织均匀了，后面膨胀才稳定。然后还要做时效处理。这个时效不是为了硬，是为了让尺寸在冷热循环后尽量不变。我们有一批料，出厂前自己先做冷热循环试验。零下六十度到零上两百，循环一百次。然后拿千分尺一根一根量。尺寸变化超过万分之五的，直接挑出来不让出厂。

有个老客户，做航空接插件的。他之前从别家拿4J78，批次之间膨胀系数忽高忽低。装配时有的松有的紧。后来拿我们的料去测。他做了个对比，同一批零件，我们的料冷热循环五十次后，尺寸复检变化量在万分之三以内。他之前用的那家，变化量到了万分之八。差距一眼就看出来了。他后来跟我说，你们这材料贵是贵了点，但省了我多少返工费。我说不是我们贵，是那家把固溶处理省了一道，成本是低了，可尺寸不稳，你后面装配全得搭进去。

再说个车间里的小事。上个月做了一批4J78冷拉棒，直径从六毫米到三十毫米都有。有一根料，光谱检测（用光打一下，看里面各种元素含量对不对）合格，硬度检测也在范围内。但做超声波探伤（用声波给钢材内部做B超，看有没有裂纹或者夹杂）的时候，发现中间有一段回波异常。我让操作工把那根挑出来，切了片做金相。一看，中心有轻微疏松。这种料要是流出去了，客户拿去做冷热循环，尺寸肯定不稳。所以别嫌我们发货慢，每一根都得过探伤。有的客户催得急，说你先发过来我急用。我说急用也不行，这根有问题的发过去，你装到设备上出事了，回头还是我的责任。

那怎么判断4J78冷热循环后尺寸稳不稳？我教大伙几个土办法。第一，看供货方有没有做稳定化处理。稳定化处理就是在固溶之后再加一道时效。这道工序费时间，但能大幅降低冷热循环后的尺寸漂移。第二，问清楚膨胀系数的测试温度范围。有的只给二十到一百度的数据，那零下温度的表现你心里没底。第三，拿样品自己跑循环。别怕麻烦。你拿三根料，车成同样的尺寸，放高低温箱里跑五十次。出来用千分尺量。变化量小于万分之五的，基本能用。大于万分之八的，趁早换。

还有一点，加工方式也影响尺寸复检结果。4J78切削加工时，进给量太大，表面残余应力就大。你冷热循环一跑，应力释放，尺寸就变了。所以我们建议客户，精加工时留个零点一毫米余量，做完稳定化处理再精车。有的客户不听，说我一直这么干的。结果冷热循环后尺寸超差，回头找我们。我说你拿过来，我帮你复检一下。一量，果然是应力释放导致的。后来他改了工艺，问题就没了。

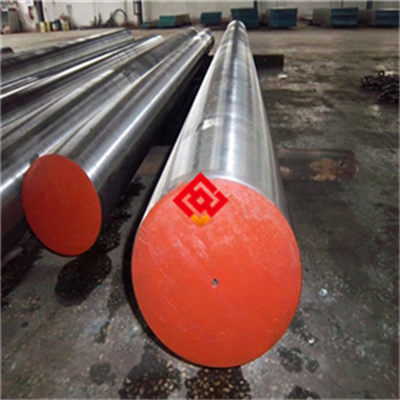

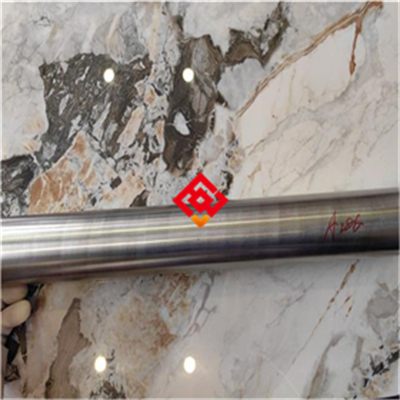

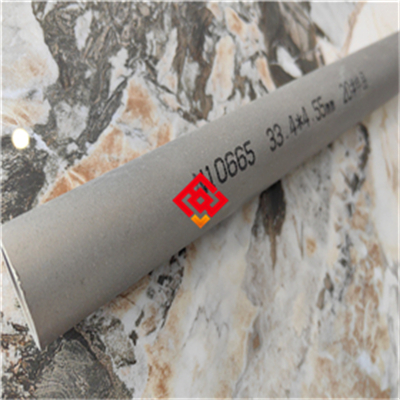

我们厂做4J78，规格从直径四毫米到一百二十毫米都有。棒材、冷拉材、磨光棒都能供。每一批都附带光谱检测报告和探伤报告。你要是有特殊要求，比如限定膨胀系数范围，或者要求冷热循环后的尺寸变化量，可以提前说。我们按你的要求做稳定化处理，做完再复检。复检数据随货走。不敢说我们的料一点问题没有，但每一根出厂的，我都拿千分尺量过。尺寸不对的，回炉。探伤有问题的，挑出来。这是干质检的基本良心。

有拿不准选材的，或者想试试冷热循环后尺寸到底稳不稳的，可以发个消息聊聊。想试样管的随时说一声。欢迎拿我们的料去测一测。测完了你觉得行，再谈批量。测完了不行，你告诉我哪儿不行，我改。干这行二十年，最怕的不是客户挑毛病，是客户不吭声换了一家，我还不知道为啥。所以有问题直接说，咱们一起解决。
