3J22弹性合金薄带冲压边缘质量解析

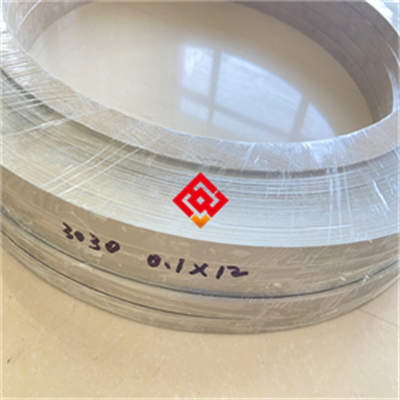

3J22弹性合金薄带在电子元器件 精密仪表弹性元件以及各类微型机械结构中有着较为广泛的应用。这类材料通常以冷轧薄带形式供货 厚度区间多集中在零点零五毫米至零点五毫米之间。由于最终零件往往尺寸小巧 结构紧凑 对冲压成型后的边缘状态提出了较高要求。边缘质量不仅影响零件的外观 更直接关系到弹性元件的疲劳寿命 接触可靠性以及装配精度。本文围绕该合金薄带在冲压过程中边缘质量的形成机理 影响因素与控制方法展开说明 为相关加工环节提供参考。

材料本身的基本特性是理解边缘质量的前提。3J22属于铁镍基弹性合金 通过添加铬 钛等元素形成沉淀强化相 在固溶处理与时效处理后获得较高的弹性极限和强度。其金相组织在冷轧状态下呈现明显的纤维流线 沿着轧制方向力学性能与沿垂直方向存在差异。这种各向异性在冲压落料时会导致剪切变形不均匀 进而影响边缘的塌角高度 剪切带宽度以及毛刺形态。薄带材的厚度公差 板形平直度以及表面粗糙度同样对边缘质量产生直接影响。厚度波动较大的区域在冲压时受力不均 容易在边缘形成微裂纹或者局部撕裂。

冲压边缘的典型特征可以从几个截面区域来观察。落料断面通常分为塌角区 剪切区 断裂区和毛刺区。塌角区是冲头压入材料时产生的塑性变形区域 其深度与材料屈服强度和冲裁间隙有关。剪切区呈现光亮的剪切面 该区域越宽说明剪切变形越充分 边缘越平整。断裂区则呈现粗糙的撕裂形貌 其高度与材料延展性和间隙大小密切相关。毛刺是冲裁结束时材料被拉断形成的尖锐凸起 过大的毛刺会划伤操作人员 影响装配 还可能在使用中脱落造成短路。对于3J22薄带而言 由于强度较高 加工硬化倾向明显 毛刺控制往往比普通低碳钢薄带更为困难。

冲裁间隙是决定边缘质量的核心工艺参数之一。间隙过小时 冲头和凹模刃口对材料的挤压作用增强 剪切区比例增大 塌角和毛刺相对减小 但过小的间隙会加剧模具磨损 甚至在薄带上产生二次剪切 导致边缘出现细小裂纹。间隙过大时 材料在冲裁过程中承受的弯曲和拉伸作用加剧 断裂区扩大 毛刺高度显著增加 边缘容易出现明显的翻边和撕裂。针对3J22薄带 通常建议将单边间隙控制在材料厚度的百分之五至百分之八之间 具体数值需结合带材的实际硬度 厚度以及冲压速度进行微调。对于厚度低于零点一毫米的极薄带 间隙应适当减小 以避免边缘过度变形。

模具刃口的锋利程度与表面质量同样不可忽视。冲头与凹模刃口在长期使用后会产生磨损 圆角半径增大 导致剪切作用减弱 挤压作用增强。磨损后的刃口会使塌角增大 毛刺高度上升 并且毛刺根部容易残留微小裂纹。定期对模具进行刃磨 保持刃口锋利 是稳定边缘质量的重要措施。刃磨时需注意控制刃口圆角半径 一般建议不超过材料厚度的百分之十。模具材料的选用也影响刃口寿命 硬质合金模具在冲裁高硬度弹性合金薄带时表现出更好的耐磨性 但需注意其抗崩刃能力 避免因刃口崩缺造成边缘局部缺陷。

冲压速度与润滑条件对边缘质量的影响常被忽略。较高的冲压速度会使材料在剪切区的变形速率增大 变形抗力上升 剪切面比例可能增加 但同时也会导致温度升高 润滑膜破裂 加剧模具磨损和边缘粘着。较低的冲压速度则使变形更充分 但生产效率下降。对于3J22薄带 建议在中等速度范围内进行冲压 并配合适当的润滑方式。润滑液的选择需考虑与材料的相容性 避免使用含硫 氯等活性添加剂的润滑剂 防止在高温下与合金元素发生反应 腐蚀边缘。水基润滑液冷却性能好 但润滑膜强度较低 油基润滑液润滑效果更佳 但需注意清洗。实际生产中可采用微量润滑方式 在冲头和凹模刃口附近精确施加润滑剂 减少润滑液飞溅和后续清洗负担。

带材的预加工状态对边缘质量有显著影响。冷轧后的3J22薄带存在较大的残余应力 若不进行去应力退火 在冲压时容易因应力释放导致边缘翘曲或尺寸不稳定。去应力退火温度通常控制在三百五十摄氏度至四百五十摄氏度之间 保温时间根据带材厚度确定 一般在半小时至两小时范围内。退火气氛宜采用真空或保护气氛 防止表面氧化。退火后的带材强度略有下降 但塑性改善 冲裁时边缘的断裂区减小 毛刺高度降低。需要注意的是 退火温度过高或时间过长会导致沉淀强化相析出 反而使材料变脆 边缘质量恶化。因此 去应力退火工艺需根据带材的具体供货状态和冲压要求进行优化。

冲压边缘质量对后续使用性能的影响体现在多个方面。弹性元件在反复加载过程中 边缘的微裂纹和毛刺根部会成为应力集中点 加速疲劳裂纹的萌生和扩展 降低元件的疲劳寿命。对于电接触元件 边缘毛刺可能引起接触电阻不稳定 甚至造成短路失效。在精密装配中 过大的毛刺会干扰零件的配合精度 影响装配效率。因此 对3J22薄带冲压边缘的质量控制 不能仅停留在外观检验层面 还需结合使用工况制定合理的验收标准。常见的检验项目包括毛刺高度 塌角深度 剪切面比例以及边缘微观裂纹。毛刺高度一般要求不超过材料厚度的百分之五至百分之十 对于高可靠性场合 这一要求更为严格。

在实际生产中 边缘质量的稳定性还受到设备精度和操作规范的影响。冲床的滑块导向精度 下死点重复精度以及模具安装的平行度都会反映在边缘质量上。滑块导向间隙过大 冲头在冲压过程中产生偏摆 导致间隙不均匀 边缘出现单边毛刺或局部撕裂。模具安装时需确保冲头与凹模的同轴度 以及模板与滑块底面的平行度。操作过程中 应避免带材送料偏斜 送料机构的导向精度需与带材宽度匹配。对于薄带 送料过程中的张力控制也很关键 张力过大会使带材在冲压前产生塑性伸长 影响送料精度和边缘质量 张力过小则容易导致带材起皱 同样不利于冲裁。

从行业应用角度看 3J22弹性合金薄带冲压边缘质量的提升 需要材料供应方与加工方协同配合。材料供应方应提供稳定的厚度公差 良好的板形和一致的力学性能 并在供货说明中明确残余应力状态和推荐的热处理制度。加工方则需根据材料特性优化冲裁工艺 建立从模具设计 间隙选取 润滑管理到在线检测的完整控制体系。对于批量生产 建议定期抽检边缘质量 记录毛刺高度和剪切面比例的变化趋势 及时发现模具磨损或工艺偏移。通过金相切片观察边缘微观结构 可以更准确地判断断裂机制 为工艺调整提供依据。

边缘质量问题的常见表现及应对思路可以归纳如下。毛刺过高时 优先检查冲裁间隙是否过大 模具刃口是否磨损 以及润滑是否充分。若间隙正常 可尝试降低冲压速度或调整润滑方式。塌角过大通常与间隙过小或刃口圆角过大有关 需重新修磨刃口或适当增大间隙。边缘出现裂纹时 应检查带材是否经过充分的去应力退火 冲压速度是否过高 以及模具是否存在局部损伤。边缘尺寸波动大 则需关注送料精度 带材板形以及冲床下死点稳定性。对于极薄带 还需注意冲压过程中的静电吸附和油膜粘附 这些因素可能导致送料不畅 间接影响边缘质量。

在选型与采购环节 了解3J22薄带的边缘质量要求有助于合理确定技术协议。采购方应明确带材的厚度 宽度 力学性能 表面状态以及交货状态。对于冲压边缘质量有严格要求的应用 可在技术协议中约定毛刺高度上限 剪切面比例下限以及边缘不允许有目视可见裂纹。同时 可要求供应方提供同批次材料的冲压试样 以便在正式投产前验证工艺适应性。加工方在接收材料后 建议先进行小批量试冲 评估边缘质量 再确定正式的冲裁参数。试冲过程中可调整间隙 润滑和退火制度 找到最佳工艺窗口。

日常维护方面 模具的保养直接影响边缘质量的长期稳定性。每次生产结束后 应清理模具刃口和落料孔内的碎屑和油污 防止积屑瘤影响冲裁。定期检查冲头和凹模的磨损情况 记录刃口圆角半径的变化。当毛刺高度出现上升趋势时 及时安排刃磨。刃磨后需重新调整间隙 并进行首件检验。润滑系统需定期清洗 更换过滤元件 确保润滑液清洁。对于水基润滑液 还需监测浓度和pH值 防止腐败变质。带材存放环境应保持干燥 避免受潮锈蚀 锈蚀点会在冲压时形成边缘缺陷。

综合来看 3J22弹性合金薄带冲压边缘质量是一个涉及材料 模具 工艺和操作的多因素问题。材料本身的强度 塑性和残余应力状态决定了冲裁变形的难易程度。模具间隙 刃口状态和表面质量决定了剪切变形的分布。冲压速度 润滑条件和送料精度则影响变形的稳定性和一致性。通过系统分析各因素的影响规律 建立合理的工艺参数窗口 并配合严格的在线检验和模具维护 可以有效提升边缘质量 满足弹性元件对精度和可靠性的要求。对于从事精密冲压的企业 掌握这些控制要点 有助于减少废品率 提高生产效率 并在激烈的市场竞争中保持稳定的产品质量。
