3J3弹性合金弹性滞后现象怎么判断

我是车间里管质检的，干这行快二十年了。每天跟各种材料打交道，手里摸过的棒材、带材、丝材不计其数。今天想聊聊3J3弹性合金，也就是大家常说的弹性合金。这东西在仪表、电器、精密机械里头用得不少，但有个问题老被客户问到：弹性滞后到底怎么判断？说实话，这个问题不搞清楚，选材就容易踩坑。

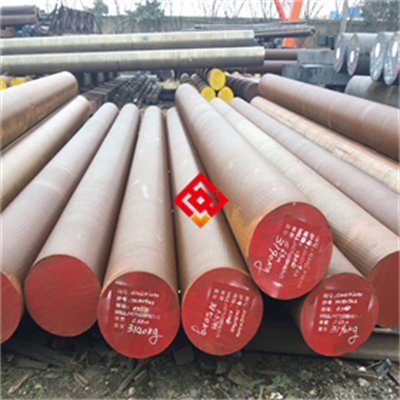

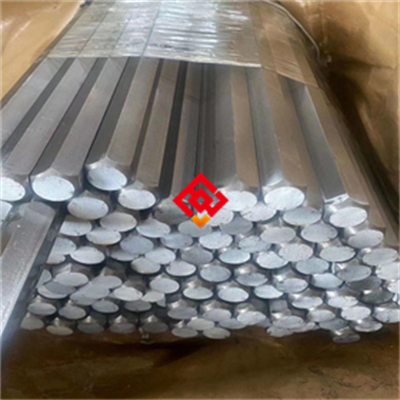

先说说3J3弹性合金是啥。它属于铁镍铬系弹性合金，牌号3J3，供货状态一般是冷轧带材、冷拉丝材或者棒材。规格上，带材厚度从0.05毫米到2.0毫米都有，丝材直径0.1毫米到6毫米，棒材直径8毫米到60毫米。这东西的核心本事就是弹性好，弹性模量稳定，而且耐腐蚀性比一般的弹簧钢强不少。典型用途包括膜片、膜盒、波纹管、弹簧片、发条，还有各种精密弹性元件。你想想，仪表里那些要反复动作的小零件，材料要是弹性滞后大，指针回不去零位，那表就废了。

那弹性滞后到底是啥？说白了，就是材料受力变形再卸力之后，变形恢复不到原来那个点。你拉它一下，松手，它没完全弹回去，留了一点点永久变形。这个差值就是滞后。对弹性合金来说，这个指标特别要命。因为弹性元件往往要反复工作几万次甚至几百万次，每次留一点，累积起来就偏了。判断弹性滞后，不能光看一次拉伸，得看循环加载后的表现。

我们车间判断这个，一般分几步走。第一步，先看材料的硬度。3J3弹性合金供货状态硬度通常在HV 350到450之间，具体看冷轧变形量。硬度不够，弹性肯定好不了。但硬度高了也麻烦，太脆容易裂。所以硬度得在合适区间。第二步，做拉伸试验。这个拉伸试验（就是把材料两头夹住慢慢拉，看它多大劲能拉长多少）能测出弹性模量和屈服强度。3J3的弹性模量大概在180到200吉帕之间，屈服强度能到1000兆帕以上。但光看这些不够，得看加载卸载曲线是不是闭合。闭合得好，滞后就小。

说到这，我想起上个月一个客户的事。他做压力表膜片的，之前用别家的3J3带材，做出来的膜片老是不回零。他以为是设计问题，改了三次模具，还是不行。后来拿我们的料去试，同时做探伤。探伤（就是用声波或者涡流给材料内部做检查，看有没有裂纹、夹杂这些毛病）结果一出来，差距一眼就看出来了。他之前那批料，内部有细微的夹杂物（就是炼钢时没排干净的小颗粒杂质），肉眼看不见，但受力的时候这些地方就成应力集中点，弹性滞后特别大。我们的料是电炉精炼加真空脱气，夹杂物控制得好，探伤底波干净。他换了我们的料，膜片回零问题直接解决。他后来跟我说，早知道材料差别这么大，就不折腾模具了。

那具体怎么判断弹性滞后？我一般推荐客户做三个测试。第一个是循环加载测试。用拉伸试验机，加一个固定载荷，比如200兆帕，然后卸到零，再加载，再卸。重复五十次，看每次卸载后的残余变形量。如果残余变形量稳定在0.01%以内，那滞后就很小。第二个是弯曲测试。把带材弯到一定角度，松开，看回弹角。回弹角越接近弯曲角，弹性越好。第三个是动态测试。模拟实际工作频率，比如每秒几次，跑个几万次，看弹性模量变化。变化超过5%，说明滞后明显。

这里得提一句热处理。3J3弹性合金的性能跟热处理关系很大。固溶处理（说白了就是高温加热后快速冷却，把合金元素均匀溶到基体里）之后，材料变软，方便加工。加工完了要做时效处理。时效（就是低温加热保温一段时间，让强化相析出来）温度一般在500到600度，保温2到4小时。时效不足，弹性不够。时效过头，晶粒度（就是金属内部晶粒的大小）粗化，韧性下降，滞后反而变大。我们车间做时效，每炉都抽检硬度。昨天刚做完一批带材，硬度抽检都在HV 420到440之间，但有个别表面脱碳。脱碳层（就是表面碳元素跑掉了，变成一层软皮）这东西对弹性滞后影响大。软皮受力先变形，卸力后回弹慢，整体滞后就上去了。我们直接挑出来回炉，没含糊。

再说说供货稳定性。3J3弹性合金这东西，批次间波动是客户最头疼的。有的供应商今天给的料弹性好，明天给的料就偏软。为啥？冶炼环节控制不严。我们这边从电炉精炼到真空脱气，再到连轧，每个环节都有光谱检测（就是用光谱仪打一下，几秒钟就能看出化学成分对不对）。成分偏析小，性能就稳。规格上，带材厚度公差控制在正负0.01毫米，丝材直径公差正负0.02毫米。长度一般按客户要求定尺，带材卷重20到50公斤，丝材盘重5到15公斤。交货期常规规格7到10天，急用的可以协调。

有客户问过，3J3和3J1有啥区别。其实差在铬含量和钛含量上。3J3的铬高一些，耐腐蚀更好，但弹性模量略低。选哪个，看你的工作环境。要是潮湿或者有轻微腐蚀，选3J3。要是纯粹追求高弹性，3J1也行。但不管选哪个，弹性滞后都得测。别光看质保书上的数据，那都是单次拉伸的结果。实际工况是循环的，得用循环测试说话。

我们车间有个规矩，每批3J3出厂前，必须做超声波探伤和涡流检测。超声波探伤查内部，涡流检测（就是用电磁感应查表面和近表面缺陷）查表面。两项都过了，才允许发货。昨天发货前做超声波探伤，发现一根丝材有内裂，直接挑出来没发。客户急要，我们协调从另一批调了货。这种事不能含糊，弹性元件出问题，整台仪表就废了。

你要是拿不准选材，或者想试试我们的3J3弹性合金，可以发个消息聊聊。拿我们的料去测一测弹性滞后，跟你们现在用的对比一下。试过才知道好坏。想试样管的随时说一声，带材、丝材、棒材都能安排。
