3J63,弹性合金载荷循环中的残余变形

熔炼加工3J63弹性合金带材在载荷循环中的残余变形表现

弹性合金带材在长期服役过程中抵抗永久变形的能力是衡量其品质的核心指标之一。3J63属于铁镍铬基沉淀强化型弹性合金，通过特定的成分设计与热处理工艺配合，在具备较高弹性极限的同时，也展现出在交变载荷条件下较低的残余变形倾向。这种材料常用于制造精密弹性元件，例如膜片、波纹管、弹簧片以及各类传感器弹性体，其性能稳定性直接影响终端产品的精度寿命与可靠性。以下围绕该合金带材的多个维度展开说明，供从事精密弹性元件设计与采购的人员参考。

材料基体以铁镍为基，加入铬元素提升耐蚀与抗氧化能力，同时配入钛铝等元素形成弥散强化相。合金在固溶处理后获得过饱和固溶体，再经时效处理使强化相均匀析出，从而显著提高强度与弹性模量。带材的晶粒度通常控制在较细范围，一般依据厚度与后续加工需求在七至十级之间调整。细晶组织有利于提高屈服强度并改善疲劳裂纹扩展阻力，对降低循环载荷下的残余变形有积极作用。带材表面经过光亮退火或酸洗处理，表面粗糙度可控制在较低水平，减少应力集中点的产生概率。

在载荷循环中的残余变形表现，与材料本身的滞弹性行为密切相关。滞弹性是指材料在加载后弹性应变随时间缓慢发展的现象，卸载后部分应变不能立即恢复，形成可测量的残余变形。3J63合金通过提高弹性模量温度系数稳定性以及降低内耗，使滞弹性应变在合理范围内。当循环应力幅值低于材料弹性极限时，残余变形主要以可回复的滞弹性应变为主，经过一定次数的循环后逐渐趋于稳定。若应力幅值接近或超过弹性极限，则可能引入微塑性变形，残余变形量会随循环次数增加而累积。因此在实际选材时，需要根据元件工作应力水平选择合适厚度与热处理状态的带材。

带材的力学性能指标通常包括弹性模量、屈服强度、抗拉强度、延伸率以及硬度。3J63在时效态下的弹性模量约为一百八十至二百吉帕，屈服强度可达到一千兆帕以上，具体数值随冷轧变形量与时效制度变化。较高的屈服强度意味着材料在相同应力下更不易发生塑性变形，从而降低循环后的残余变形量。延伸率一般保持在百分之五至十五之间，兼顾成形加工需求。硬度值多处于三十八至四十五洛氏硬度C标尺范围，便于后续冲压或蚀刻加工。

热处理制度对残余变形的影响十分显著。固溶处理温度通常设定在九百至一千摄氏度区间，保温后快速冷却以获得均匀过饱和固溶体。时效处理温度多在一段或两段式工艺中选择，一段时效温度约在六百至七百五十摄氏度，保温数小时后空冷。两段时效则先在中温区保温，再升至较高温度短时保温，以调控析出相尺寸与分布。时效不足会导致强化效果不够，弹性极限偏低；时效过度则可能使析出相粗化，降低弹性模量并增加滞弹性。因此带材供应商通常会提供不同时效状态的产品，用户也可根据自身元件形状与性能要求进行最终时效。

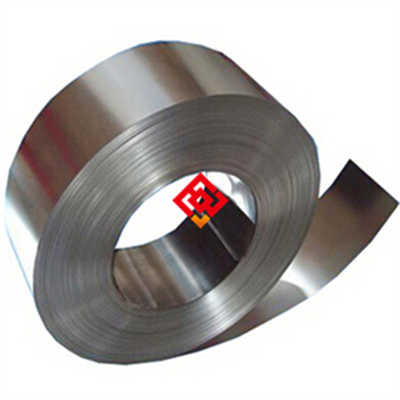

带材的厚度与宽度规格依据不同用途有所差异。常见厚度范围在零点零五毫米至一点五毫米之间，更薄的带材用于膜片与波纹管，较厚的用于弹簧片与结构弹性件。宽度可根据用户需求分条，一般在几毫米至二百毫米范围内。带材边缘状态分为剪切边与轧制边，剪切边宽度精度较高但边缘存在加工应力，轧制边则保留原始加工硬化层。用户在选择边缘状态时需结合后续冲压成形与应力分布要求。带材通常以卷状或定尺片状交付，卷重与片长根据厚度和宽度确定，包装采用防潮纸与塑料膜包裹，再置于木箱或铁箱中，避免运输过程中受潮或磕碰。

在安装与使用环节，弹性元件在装配时应避免过大的预紧力导致局部屈服。对于膜片类元件，安装面的平面度与紧固力矩需均匀控制，防止偏载引起附加应力。波纹管在轴向压缩或拉伸时，应保证行程在允许范围内，避免过度位移造成塑性变形累积。弹簧片在弯曲装配时，弯曲半径不宜过小，以免表面产生微裂纹。若元件在交变载荷下工作，建议在装配后进行适当的预循环处理，使滞弹性应变提前释放，从而在工作初期获得更稳定的弹性特性。

日常维护方面，弹性合金元件在清洁环境中使用时一般无需特殊保养。若暴露在潮湿或腐蚀性气氛中，应定期检查表面状态，必要时涂抹防锈油脂。清洁时使用中性清洗剂与软布擦拭，避免使用强酸强碱或机械打磨，以免破坏表面钝化膜或引入残余应力。对于高精度传感器弹性体，还应避免剧烈温度冲击，因为温度骤变可能引起暂时性零点漂移，待温度稳定后恢复。长期存放的带材应保持包装完整，置于干燥通风环境，避免与酸碱物质接触。

选型时需综合考虑工作应力、循环次数、精度要求以及环境条件。若元件工作应力较低且循环次数较少，可选择较薄带材以利于成形。若工作应力较高或要求长期稳定性，应选择屈服强度较高且时效充分的带材，并适当增加厚度以提高截面惯性矩。对于温度变化较大的场合，需关注弹性模量温度系数，3J63在较宽温度范围内具有相对稳定的弹性模量，但具体数值仍应参照供应商提供的实测数据。若元件对磁性能有要求，还需考虑合金的磁导率与矫顽力，该合金属于弱磁性材料，在多数弹性应用中可以接受。

常见问题中，用户较为关注的是残余变形与循环次数的关系。通常在前一千次循环内残余变形增加较快，随后趋于平缓。若在后续循环中残余变形持续增加，则可能表明应力幅值过高或材料存在内部缺陷。另一个问题是时效状态与成形顺序的匹配。若元件在冲压成形后进行时效，成形应力会在时效过程中部分释放，有利于尺寸稳定；若先时效后成形，则成形引入的残余应力可能降低弹性稳定性。因此建议根据元件形状复杂度与精度要求确定工艺路线。此外，带材表面划伤或毛刺会成为应力集中源，在循环载荷下可能诱发早期裂纹，所以冲压模具的刃口状态与润滑条件需要定期检查。

从行业应用价值来看，3J63弹性合金带材在精密仪器、航空仪表、通信设备以及工业传感器等领域有广泛使用。其较低的残余变形特性有助于提高传感器重复性与长期稳定性，减少校准频次。在波纹管与膜片应用中，稳定的弹性回复能力可保证压力与位移之间的线性关系。在弹簧片应用中，较高的弹性极限允许设计更紧凑的结构。总体而言，该材料适合对弹性稳定性有较高要求、且工作应力处于中等水平的场合。采购时建议索取批次实测性能数据，并结合自身元件工况进行验证，以确保选材合理。
