选好材料少走弯路 1J76软磁合金冲压毛刺与铁芯装配

我是车间里干了快二十年的质检老张。每天跟各种钢材打交道，手里摸过的料子不计其数。今天想跟大伙聊聊1J76软磁合金这个材料，特别是它在冲压毛刺和铁芯装配上那些事儿。为啥聊这个？因为最近老有客户打电话问我，说买回去的1J76冲压完毛刺大，装到铁芯里间隙超标，问我是不是材料有问题。我一听就知道，这里头不全是材料的事，跟工艺和选材思路都有关系。

先说说1J76是啥。它是一种镍铁基软磁合金，镍含量大概在76%左右。这材料有个特点，磁导率高，矫顽力低。说白了就是容易被磁化，也容易退磁，做变压器铁芯、互感器铁芯、磁屏蔽罩这些地方特别合适。可问题来了，这材料软，硬度不高，冲压的时候稍微不注意，毛刺就冒出来了。毛刺这玩意儿，看着是小问题，装到铁芯里就是大麻烦。铁芯是一片片叠起来的，毛刺大了片与片之间贴合不紧，磁路就受影响，涡流损耗跟着上去，变压器发热、效率下降，都是这么来的。

说到冲压毛刺，得提一嘴材料的硬度。1J76出厂状态一般是软态，硬度大概在HV150上下。这个硬度冲压起来省模具，但容易产生毛刺。有些客户图省事，直接拿软态料冲，冲完也不去毛刺，叠装的时候发现铁芯尺寸超差。我见过一个做互感器铁芯的客户，拿我们的1J76冲片，冲完拿放大镜一看，毛刺高度快0.05mm了。他之前用的别家料，毛刺也有，但没这么明显。后来一查，他模具间隙没调好，加上材料本身软，毛刺就控制不住。

这里得说个专业词，晶粒度。晶粒度就是材料内部晶粒的大小。晶粒细，材料强度高一点，冲压时毛刺会小一些。晶粒粗，材料软，冲压容易起毛刺。1J76的晶粒度一般控制在6到8级。我们厂里做这个料，冶炼完要经过锻造、热轧、冷轧，中间还有退火。退火这词听着简单，说白了就是把材料加热到一定温度再慢慢冷却，让它变软，好加工。但退火温度和时间得拿捏准，过了晶粒就粗了，冲压毛刺反而难控制。

再说铁芯装配。铁芯装配最怕啥？怕片与片之间不密实。毛刺是一方面，还有材料的平整度。1J76薄带材，厚度从0.05mm到0.5mm都有，薄了平整度更难保证。我们车间有一次给客户发了一批0.1mm厚的1J76带材，客户冲完叠装，发现铁芯叠厚超了0.2mm。按理说0.1mm的料，叠一百片也就10mm厚，超0.2mm就是每片多了0.002mm。这点误差肉眼看不出来，但装配就是不行。后来查出来是冲压后毛刺没处理干净，加上材料边部有轻微波浪，叠起来就超差了。

那咋办？我跟客户说，冲压完得去毛刺。去毛刺的方法有几种，机械打磨、化学腐蚀、振动光饰。机械打磨简单，但容易伤到片材表面。化学腐蚀均匀，但得控制好时间，不然尺寸会变。振动光饰适合小片，大批量做起来效率高。客户后来选了振动光饰，试了一周，毛刺高度降到0.01mm以下，铁芯装配问题解决了。他跟我说，老张，早知道这么简单，我就不用折腾那么久了。

其实选1J76这个料，关键看两点。一是磁性能，二是加工性能。磁性能看磁导率和矫顽力，这俩指标出厂检测报告上都有。加工性能看硬度、晶粒度和表面质量。有些客户光看磁性能，忽略加工性能，结果冲压毛刺大，装配困难。我一般建议客户，如果冲压后要去毛刺，选软态料没问题。如果冲压后直接叠装，最好选半硬态料，硬度高一点，毛刺小。但半硬态料磁性能会稍微降一点，得权衡。

再说个事。上个月有个做磁屏蔽罩的客户，拿我们的1J76带材冲压，冲完发现个别片有微小裂纹。他问我是不是材料夹杂物多。我让他把冲片寄过来，我拿到车间做了个金相分析。一看，夹杂物级别不高，材料没问题。裂纹是冲压时模具圆角太小，应力集中导致的。我跟他说，你把模具圆角加大一点，冲压油换粘度高一点的，试试看。他回去改了，果然好了。后来他跟我说，老张，你们这材料稳定性还行，批次间硬度波动不大，我换了三批料，冲压参数没怎么调。

说到批次稳定性，这确实是客户关心的事。1J76这个料，冶炼的时候成分控制很关键。镍含量波动大了，磁性能就不一样。我们厂里做这个料，每炉都做光谱分析，成分合格才往下走。轧制的时候，厚度公差控制在正负0.005mm以内。退火炉温度均匀性控制在正负5度。这些细节听着琐碎，但直接影响客户冲压和装配。

还有检测。1J76带材出厂前要做超声波探伤，就是用声波给钢材内部做B超，看有没有裂纹、夹杂这些缺陷。还要做硬度检测，每批抽检。磁性能检测更不用说了，磁导率、矫顽力、饱和磁感，都得测。有的客户问，你们做这么多检测，成本不高吗？我说，高是高点，但总比客户拿回去出问题强。上个月发了一批0.2mm的1J76带材，探伤发现有一小段内部有微裂纹，直接裁掉没发。客户后来知道了，说你们挺实在。

铁芯装配这块，我还想多说一句。装配前最好把冲片清洗一下，去掉油污和毛刺碎屑。有的客户用超声波清洗，有的用酒精擦。清洗完烘干，再叠装。叠装时压力要均匀，别一边紧一边松。我见过一个客户，叠装时图快，用手压着就拧螺丝，结果铁芯一边高一边低，装到互感器里误差大。后来他改用夹具，压力均匀了，问题就没了。

1J76这个材料，用途挺广。除了互感器铁芯、变压器铁芯，还有磁放大器、磁调制器、磁屏蔽罩。不同用途对材料要求不一样。做互感器铁芯，要求磁导率高，矫顽力低。做磁屏蔽罩，要求屏蔽效能好，材料厚度均匀。做变压器铁芯，要求损耗低，毛刺小。客户选材的时候，最好把用途说清楚，我们好推荐合适的状态和规格。

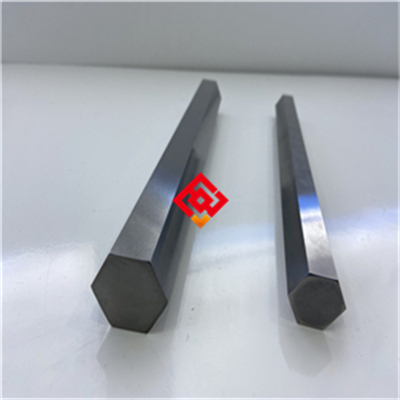

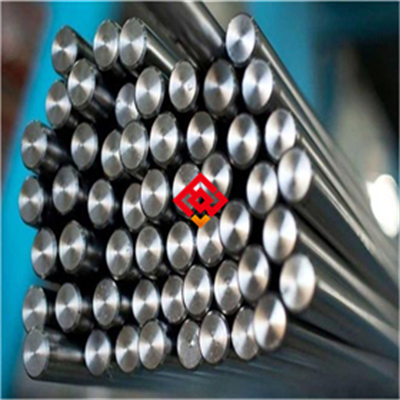

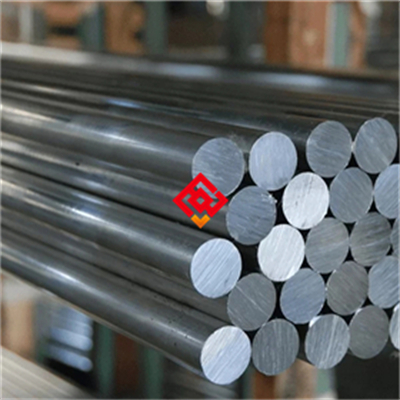

规格方面，我们厂里1J76带材厚度从0.05mm到1.0mm都有，宽度从10mm到300mm。圆钢和扁钢也有，但量少。交货期一般七到十天，急用的话可以协调。有的客户问，能不能定制宽度？可以，但得看量。量小了开分条不划算。

最后说个客户常问的问题。有人问，1J76和1J79有啥区别？其实就差在镍含量上，1J79镍含量高一点，磁导率更高，但价格也贵。一般用途1J76够了，要求特别高的用1J79。还有问1J76和坡莫合金啥区别？坡莫合金是个统称，1J76就是坡莫合金的一种。这些事，客户搞不清楚很正常，问我就行。

干质检这么多年，我最大的体会是，材料好不好，不光看指标，还得看用。指标再好，冲压毛刺大，装配装不上，客户照样骂娘。所以我现在跟客户聊，先问用途，再问工艺，最后推荐材料。有的客户嫌麻烦，说你就给我个牌号就行。我说，牌号好给，但用不好别怪我。后来客户试了，说老张你推荐的这个状态确实好冲，毛刺小。我说，那当然，我干了二十年，这点事还整不明白？

有拿不准选材的，可以发个消息聊聊。想试样管的，随时说一声。欢迎拿我们的料去测一测，冲一冲，装一装。好不好，试过才知道。
