2J21永磁合金退磁曲线读图方法

干了十几年热处理，我最怕客户拿着一摞磁性能报告问我，这材料到底行不行。尤其是2J21这种永磁合金，退磁曲线上一堆弯弯绕绕，看着就头大。今天我就拿咱们车间刚出炉的一批2J21圆棒说事，聊聊这退磁曲线到底该怎么看。2J21永磁合金在磁滞电机、陀螺仪、加速度计里用得不少，可要是曲线读不明白，选材就容易踩坑。

先说说退磁曲线是啥。你把材料充磁到饱和，然后慢慢加反向磁场，材料抵抗退磁的能力就画成一条曲线。这条线越平直，说明材料越扛退。2J21属于铁钴钒系永磁合金，它的退磁曲线第二象限那段特别关键。很多人只看剩磁Br和矫顽力Hc，其实膝点位置才决定你能不能放心用。膝点就是曲线开始往下弯的那个拐点。拐点之前，磁性能稳如老狗。拐点之后，磁性能哗啦啦往下掉。我见过不少客户，设计电机时工作点选在膝点以下，结果用不了多久就退磁了，回头还怪材料不行。

说到矫顽力，得解释一句。矫顽力就是材料抵抗退磁的能力，数值越大越不容易被反向磁场干掉。2J21的矫顽力一般在48到64 kA/m之间，具体看热处理工艺。咱们这批货抽检下来，矫顽力稳在52 kA/m左右，剩磁大概1.3 T。这数据看着还行，但光看数字没用，得把退磁曲线画出来看形状。有些炉次的曲线膝点特别圆滑，那就说明工艺有波动。咱们车间老师傅有个土办法，用手指沿着曲线摸，感觉哪里开始明显往下弯，那就是膝点。当然这是玩笑话，正经还是得用高斯计配合绘图仪。

上个月有个做磁滞电机的客户，拿了三家供应商的2J21样品来对比。他之前一直用某家的料，结果电机低速时扭矩不稳。我让他把三家的退磁曲线叠在一起看。你猜怎么着，那家的曲线在第二象限后半段突然塌下去，膝点比咱们的靠前一大截。咱们的曲线到反向磁场40 kA/m才开始弯，那家32 kA/m就软了。客户当场拿我们的棒料去车了个转子，装上去一试，低速扭矩波动从原来的百分之十五降到百分之五以内。他后来跟我说，以前光看报价，现在才知道曲线形状比价格重要多了。

再讲个车间里的事。前天夜班做了一批2J21的时效处理。时效就是让合金内部结构重新排列，把磁性能调到最佳状态。出炉后抽检硬度，都在HRC 35到38之间，合格。可做退磁曲线时发现有一根的曲线在膝点附近有个小台阶。这种台阶说明材料内部有应力没释放干净。我们直接把这根挑出来重新回炉。有人问，硬度合格了为啥还要回炉。硬度跟磁性能不是一回事。硬度是抵抗压痕的能力，磁性能看的是磁畴排列。2J21这材料娇气得很，淬火（就是高温加热后快速冷却，把高温时的结构冻住）之后必须回火，回火温度差个十度，曲线形状就变。

说到检测，咱们每批2J21都做光谱分析，确保钒和钴的含量在范围内。钒少了，矫顽力就上不去。钴多了，剩磁好看但膝点容易塌。还要做超声波探伤，就是用声波给钢材内部做B超，看有没有裂纹和夹杂。有一次探伤发现一根棒料心部有直径两毫米的夹杂物。这种夹杂物在退磁曲线上看不出来，但装到电机里一转，局部发热就会导致退磁。所以曲线读得再好，内部有缺陷也白搭。

客户常问，2J21和2J22啥区别。简单说，2J22的钴含量更高，剩磁和矫顽力都往上走，但加工性能差一些。要是你做的是高精度陀螺仪，选2J22没毛病。要是做一般的磁滞电机，2J21够用了，还省成本。关键是看你的工作点落在退磁曲线的哪个位置。工作点就是电机设计时磁路里的实际磁场强度。这个点要是离膝点太近，温度一升高，膝点往左移，工作点就掉到拐点以下了。所以选材时得留够余量。

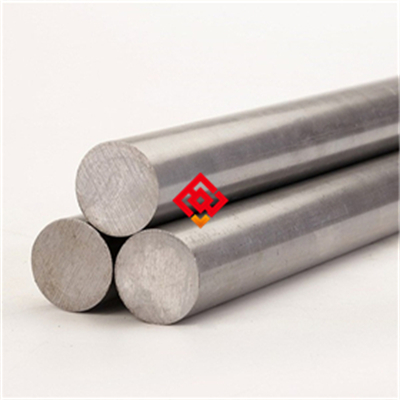

咱们这批2J21的规格是直径8到60毫米，长度两米到六米。供货状态有锻态和冷拉态。冷拉态的尺寸精度好，直接车削就行。锻态的适合做大尺寸零件。热处理工艺咱们自己控制，淬火温度在1180到1220度，回火在600到650度。每炉都做三次退磁曲线抽检，取中间那条当标准。有人问为啥取中间那条。因为炉膛里不同位置温度有差异，边上的和心部的曲线会有点偏移。取中间值最接近整体性能。

你要是拿到一份退磁曲线报告，先看坐标轴。横轴是反向磁场H，单位是kA/m。纵轴是磁感应强度B，单位是T。然后找Br点，就是H等于零时的B值。再找Hc点，就是B等于零时的H值。最后找膝点，就是曲线开始明显偏离直线的那个位置。把这三个点连起来看，心里就有数了。要是膝点不明显，或者曲线在第二象限有凹陷，那这批料就得小心。咱们车间有句老话，曲线不直，心里没底。

有拿不准选材的可以发个消息聊聊。想试样管的随时说一声。欢迎拿我们的料去测一测。
