2J63永磁合金磁稳定性评价方法介绍

我是车间里搞了十几年质检的老家伙，平时话不多，但一碰到材料的事就忍不住想唠叨几句。今天想跟大伙聊聊2J63永磁合金的磁稳定性评价。这材料你们可能不陌生，做磁滞电机、陀螺仪、加速度计这些精密玩意儿的，绕不开它。可磁稳定性到底怎么评，很多人心里没底。我见过太多客户，拿回去装上设备，用了半年发现输出漂移了，回头找我说材料有问题。一查，根本不是材料的事，是评价方法没做对。

先说说什么叫磁稳定性。说白了，就是这材料在时间、温度、震动这些折腾下，还能不能保住原来的磁性能。2J63属于铁钴钒系永磁合金，它的磁性能对组织结构特别敏感。你热处理稍微偏一点，磁滞回线的形状就变了。所以评价磁稳定性，不能只看出厂那一张磁滞回线图。那张图是初始状态，好比刚体检完的小伙子，看着挺壮，但能不能扛住熬夜加班，得另说。

我们厂里常做的评价，第一个就是时效稳定性。把样品放在恒温箱里，100度、150度、200度各烤上几百小时，每隔一段时间拿出来测磁通。这里头有个词叫磁通不可逆损失，通俗讲就是烤完之后磁性能掉了多少，而且掉下去回不来的那部分。2J63的不可逆损失一般要求控制在百分之三以内。我见过有的批次，刚烤完掉得不多，但放置几天又恢复了一点，这叫磁后效。磁后效大的材料，做高精度传感器就是灾难，今天校准完，明天又变了。

第二个评价方法是温度循环。从零下四十度到零上一百五十度，来回折腾几十次。每循环一次测一次磁滞回线。你们知道吗，2J63的居里温度大概在四百多度，听着挺高，但它的磁晶各向异性常数随温度变化很明显。温度一上一下，磁畴结构就会微调。微调多了，磁导率就变了。我们做质检的，最怕看到循环之后矫顽力往上飘。矫顽力一飘，磁滞损耗就大，电机效率就掉。所以温度循环后的矫顽力变化率，是硬指标。

第三个是振动和冲击试验。这个很多人忽略。2J63做陀螺仪转子，工作时候一直在转，振动频率还不低。我们把样品装到振动台上，按国军标的要求，扫频振动加随机振动，前后各测一次磁矩。磁矩变化超过百分之一，我们就判不合格。为什么这么严？因为陀螺仪漂移率跟磁矩稳定性直接挂钩。你磁矩不稳，导航就偏。我经手过一批料，出厂磁性能全合格，但振动试验后磁矩掉了百分之一点五。查来查去，是锻造时变形不均匀，内部残余应力大。振动一激，应力释放，磁畴重新排列，磁矩就变了。

说到这儿，得提一个客户常问的疑惑。老有人问，2J63和2J64到底啥区别。其实就差在钒含量上。2J63的钒低一点，磁滞回线更瘦，适合高频率下工作。2J64的钒高，回线更方，适合需要大磁能积的场合。但磁稳定性评价方法是一样的，都得做时效、温循、振动这三关。你选材的时候，先想清楚工作频率和温度范围，再定牌号。别听人瞎忽悠说什么牌号高级就选哪个。

前阵子有个做航空传感器的小伙子来找我。他拿了两批2J63的管材，一批是我们家的，一批是别处的。他做了个对比试验，同样做一百五十度两百小时时效，我们家的磁通不可逆损失是百分之一点八，另一家是百分之三点二。他又把两批料同时拿去做超声波探伤，用声波给钢材内部做B超，看有没有裂纹和夹杂。我们家的波形干净，底波清晰。另一家有几根在靠近内壁的地方有杂波，切开一看，是点状夹杂物。夹杂物这东西，通俗讲就是钢水里的脏东西没捞干净。它本身没磁性，但周围会产生退磁场，局部磁性能就乱了。小伙子后来跟我说，差距一眼就看出来了。我说你别光看，你拿去做振动试验。结果我们家的振动后磁矩变化百分之零点六，另一家百分之一点四。他当场就定了我们家的料。

我们车间做2J63，工艺上不敢马虎。电炉精炼加真空脱气，把气体和夹杂物控到低水平。连轧之后做固溶处理。固溶处理说白了就是高温烧透后快速冷却，把合金元素都固溶到基体里，成分均匀了，磁性能才一致。然后根据客户要求的磁滞回线形状，做不同制度的回火。回火温度差十度，矫顽力就能差百分之五。所以我们每炉料都留样，做硬度检测和光谱分析。光谱分析就是拿火花打一下，看成分对不对。硬度检测用洛氏硬度计，压一下看压痕深度。这些数据都存档，客户要查随时能调。

再说一个发货前的细节。昨天有一批直径四十五毫米的2J63圆钢要发。发货前做超声波探伤，发现有一根在距端面一米二的地方有内裂。内裂就是钢材内部裂开了，表面看不出来。这种料要是发出去，客户车加工成转子，高速一转就可能断。我们直接挑出来没发，重新补了一根。有人觉得这是小题大做，但我觉得，做材料就是做良心。你糊弄客户，客户早晚知道。到时候不是退一根料的事，是整条产线停下来的事。

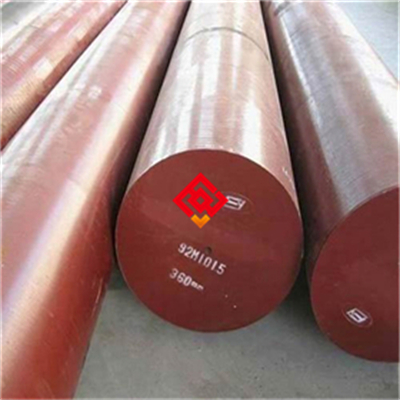

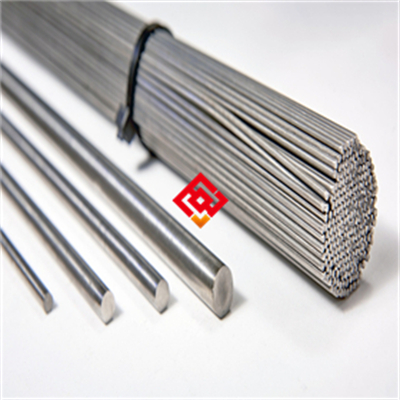

2J63的规格我们常年备着直径十二毫米到一百八十毫米的圆钢，长度两米到九米都有。也有客户要锻件和管材，我们也能做。核心性能这块，抗拉强度能做到九百八十兆帕以上，屈服强度八百兆帕左右。屈服强度就是材料开始永久变形时的应力，好比弹簧拉过头回不去了那个点。韧性我们控制得也不错，冲击值在四十焦耳以上。冲击值就是拿摆锤砸断试样消耗的能量，数值越高越不容易脆断。

磁稳定性评价这块，我们除了做常规的时效、温循、振动，还能按客户要求做磁场老化。就是在强磁场里放一段时间，看磁性能怎么变。有的客户用在强电磁干扰环境，这个试验就很有必要。我们做过一批，磁场老化后磁滞回线的方形度从零点八五降到零点八二。降得不多，但客户要求零点八四以上，我们就判不合格。后来调整了回火工艺，方形度稳在零点八六，客户才满意。

说来说去，磁稳定性评价不是走形式。你得把材料放到模拟工况的条件下去折腾，看它扛不扛得住。扛住了，才是好料。扛不住，出厂数据再漂亮也是白搭。有拿不准选材的，或者想聊聊评价方法的，可以发个消息。想试样管的也随时说一声。欢迎拿我们的料去测一测，跟别家的比一比。数据不会骗人，试过才知道。
