干我们这行时间长了，经常碰到客户拿着图纸来问，说这个5J16热双金属元件到底该在什么温度区间用才合适。说实话，这个问题看着简单，里头门道不少。我是车间里搞质检出身的，天天跟材料打交道，说话直来直去，今天就拿5J16这种热双金属带材跟大伙儿聊聊工作温区怎么选，顺便把一些容易踩的坑说一说。

先得把5J16是个啥说明白。它是热双金属里比较常见的一种，由两层不同膨胀系数的合金复合而成。一层叫高膨胀层，一般是锰基合金，另一层叫低膨胀层，通常是因瓦合金。温度一变，两层胀缩不一样，整个片材就弯了。这个弯曲的力度和方向，就是咱们要利用的。5J16的比弯曲值大概在16左右，电阻率适中，灵敏度不错，很多做温控开关、热保护器、电流断路器的厂家都爱用它。

那工作温区到底怎么定？简单说，5J16的推荐工作温度范围一般在零下70摄氏度到正200摄氏度之间。但这只是个大概框框。实际选的时候，你得看动作温度点在哪。比如你做个电饭煲磁钢限温器，动作点大概在103度上下，那用5J16就挺合适。要是做电机过热保护，动作点可能要到130度甚至150度，这时候5J16也能扛住，但你要考虑它在这个温度下反复动作后的稳定性。

这里头有个词叫温曲率，说白了就是温度每变化一度，双金属片弯曲多少。5J16的温曲率大概在27左右，单位是每摄氏度多少多少。这个数值决定了它的灵敏度。数值越大，同样温差下弯得越厉害，动作越干脆。但也不是越大越好，太大了容易在装配或者运输过程中就变形了，反而麻烦。

还有一个词叫弹性模量，说人话就是材料抵抗变形的能力。5J16的弹性模量在低膨胀层那边大概一万五千公斤力每平方毫米左右。这个指标关系到双金属片动作时能产生多大的推力。推力不够，触点压不紧，电弧一拉就烧了。所以选材的时候不能光看温曲率，还得看它能不能输出足够的力。

说到这我想起一个事。上个月有个做热保护器的客户，拿来一截5J16的样品，说之前用的别家料，动作温度总漂，有时候95度就跳，有时候105度还不跳。我拿过来先做了个硬度检测，发现硬度不均匀，同一批料两头差了快10个HV。这哪行？硬度不均，内应力就不一样，弯曲行为就乱了。后来我让他拿我们的料去试，同一批抽了二十片做动作温度测试，全在100度正负3度以内。他还不放心，又拿我们的料和之前的料同时做热循环试验，循环五百次后再测动作温度，我们的漂移量不到2度，他原来那个漂了快8度。差距就是这么出来的。

其实5J16的工作温区选择，核心就三条。第一条是动作温度点必须落在材料的推荐区间内。低于零下70度，材料韧性下降，容易脆断。高于正200度，复合层之间的扩散会加快，时间长了结合强度就下来了，严重的会分层。第二条是考虑环境温度对基体材料的影响。比如你装在户外设备上，夏天太阳直晒，壳内温度可能比环境高二三十度，那你的动作温度点就得留出余量。第三条是看动作频率。频繁动作的场合，比如每分钟跳好几次的，工作温度最好别超过150度，不然疲劳寿命会缩短。

我们车间做5J16带材，从电炉精炼到热轧冷轧，再到复合轧制，每一步都卡得挺严。复合前的表面处理特别关键，有一点氧化皮或者油污，复合后结合强度就不够。我们做过剥离试验，好的料撕开来是韧性撕裂，不好的料一撕就整齐地分开了，那声音都不一样。还有退火工艺，退火温度高了晶粒粗大，低了内应力去不掉。我们一般用连续退火炉，温度控制在750到850度之间，保护气氛用氢气氮气混合，露点控制在零下40度以下。这样出来的料，晶粒度稳定在8到10级，软硬适中，冲压成型不容易裂。

检测这块我们也不敢马虎。每批料出厂前都要做光谱分析，确认化学成分没跑偏。然后做超声波探伤，就是用声波给钢带内部做B超，看有没有夹杂或者裂纹。有一次探伤发现一卷料边缘有连续的小缺陷，直接降级处理了，没往客户那发。还有硬度检测和温曲率抽检，温曲率测试是把样品一端固定，另一端加热，用激光测位移，再算出来的。这个数据比理论值实在。

说到选材，经常有人问5J16和5J18到底啥区别。其实就差在温曲率上，5J18的温曲率更高一些，灵敏度更好，但电阻率也高一点。如果你的电路设计对电阻敏感，那就得权衡。还有5J11，温曲率低一些，但电阻率也低，适合大电流场合。选哪个，得看你的动作力需求、电流大小和响应速度要求。

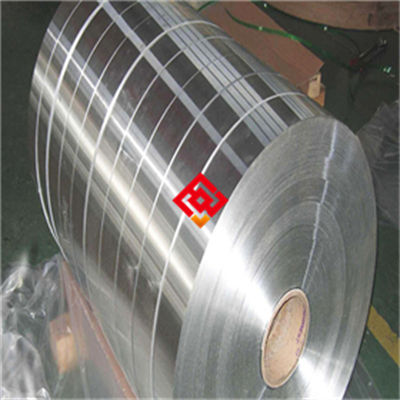

供货这块，我们常备的5J16带材厚度从0.1毫米到1.5毫米都有，宽度可以分条到5毫米窄带，也可以留宽卷交货。长度一般按卷重算，每卷大概30到50公斤。表面状态有光亮退火和酸洗两种。光亮退火的表面干净，冲压后不用再清洗。酸洗的便宜些，但表面有一层灰，适合对表面要求不高的场合。交货期方面，常规规格现货一周内能发，非标规格大概十五到二十天。急用的话可以协调一下，但我不喜欢把话说满，毕竟生产有周期，得对质量负责。

最后说个客户常问的问题。有人问5J16能不能在零下40度环境里用。能用，但得注意几点。低温下材料的电阻会稍微降一点，动作温度点可能会往高温方向漂一两度。还有低温韧性，5J16在零下40度时冲击值大概在20焦耳左右，不算特别脆，但如果你结构上有尖角或者冲剪边缘有毛刺，那就容易从那里裂。所以低温用的零件，冲剪后最好去毛刺或者做个去应力退火。

反正选5J16的工作温区，别光看手册上的数字。拿实际工况的温度曲线去套，再留点余量，基本就稳了。有拿不准的可以发个消息聊聊，想试样管的也随时说一声。拿我们的料去测一测，对比一下数据，比啥都实在。
