5J151热双金属片温升与弯曲位移的关系

干了十几年热处理，我越来越觉得这行有意思。你看热双金属片，平时安安静静躺在那儿，温度一变，它就弯了。弯多少，什么时候弯，这里头的门道够琢磨一辈子。今天咱们不聊虚的，就说说5J151这个牌号，在温升和弯曲位移之间到底藏着什么关系。很多客户上来就问，我要多少度弯多少毫米，你给我算算。说实话，这问题真不是一句话能答上来的。你得先搞清楚你要的是主动层还是被动层，是冲压成碟形还是卷成螺旋形。5J151这个材料，我经手的批次少说也有几十吨了，今天就把我知道的掏出来聊聊。

先解释两个词，不然后面没法说。第一个是热双金属片的温升。温升说白了就是温度比室温高了多少度。比如室温25度，你把它放到100度的环境里，温升就是75度。第二个是弯曲位移。弯曲位移就是它因为温升而翘起来的那段距离，或者说是自由端移动了多少。这两个东西不是简单的正比关系，中间还夹着一个叫比弯曲的东西。比弯曲是衡量材料灵敏度的指标，数值越大，同样温升下弯得越厉害。5J151的比弯曲大概在14到16之间，算是中等偏上的灵敏度。什么意思呢，就是温升100度的时候，一米长的片条自由端能翘起来十几毫米。当然实际产品没这么长，所以位移会小很多。

说到这儿，想起上个月有个做温控开关的客户。他之前用的材料温升到60度才开始动作，结果整批开关反应都慢半拍。他急得不行，跑来找我。我问他，你动作温度要求多少。他说55度正负3度。我说那你得看温升和位移的曲线拐点。5J151在温升30到80度这个区间，位移变化是比较线性的。但如果你要求它在55度就给出足够位移去顶开触点，那就要选比弯曲高一点的批次。我给他翻了翻库存的检测报告，挑了一批比弯曲15.2的。他拿回去试了，昨天给我发消息说，现在55度准时动作，误差不超过1.5度。你看，这就是温升和位移匹配好了的效果。

再说一个车间里的小故事。前几天做了一批5J151的片条，厚度0.3毫米，宽度12毫米。按照客户要求，温升100度时自由端位移要控制在8到10毫米。我们抽检的时候发现有一卷的位移只有6毫米出头。我当时就纳闷了，同样的工艺，同样的热处理，怎么差这么多。后来把光谱检测报告翻出来一看，原来是那批料的镍含量偏低了0.3个百分点。你别小看这0.3，热双金属片的主动层就是靠镍锰合金的高膨胀系数来产生位移的。镍少了，热膨胀系数就下来了，温升一样，弯得就少。后来那卷料直接挑出来没发，回炉重新调整成分。这事说明什么，温升和位移的关系不是固定的，它跟材料的化学成分、轧制方向、甚至热处理后的残余应力都有关系。你拿到手的每一批5J151，最好都做一下比弯曲的实测。

那到底怎么判断温升和位移合不合适呢。我一般建议客户先做两件事。第一，把你的使用温度范围告诉我，是常温到100度，还是零下20度到80度。5J151在低温段的表现和高温段不太一样。低温时位移变化平缓，高温时位移增长会快一些。第二，告诉我你的安装方式。是悬臂梁式，一端固定一端自由，还是简支梁式，两端都固定。安装方式不同，同样的温升下，自由端的位移能差出一倍。悬臂梁式的位移大，简支梁式的位移小但推力大。你要是想让它快速动作，选悬臂梁。你要是想让它顶住弹簧不松动，选简支梁。

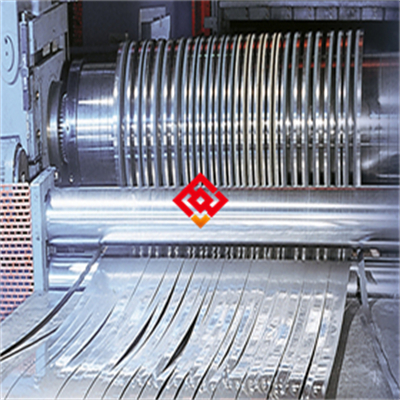

再说说5J151的供货规格。我们常备的厚度从0.1毫米到1.5毫米，宽度从5毫米到150毫米。长度一般是卷料或者定尺片条。你要是做小批量试样，我建议先拿0.2毫米厚、10毫米宽的片条去试。这个规格通用性最强，冲压、折弯都方便。你要是做大批量生产，那最好把图纸发过来，我们看看能不能直接分条或者开平。热处理工艺这块，5J151一般做退火处理，硬度控制在HV180到220之间。太硬了冲压容易裂，太软了又容易变形。退火说白了就是加热到一定温度然后慢慢冷却，让材料变软好加工。但退火温度不能太高，高了晶粒会长大，晶粒度粗了以后，温升位移的稳定性就差了。我们一般控制在750度左右，保温两小时，然后随炉冷却到300度以下再出炉。

有客户问过，5J151和5J201有什么区别。简单说，5J201的比弯曲更高，温升一样的情况下位移更大。但5J201的电阻率也高，如果你是用电流加热的，那5J201发热更厉害。所以选哪个，得看你的加热方式。你是环境温度变化驱动的，选5J151够了。你是电流直接加热的，那得算一下电阻和温升的匹配。别小看这个，选错了要么动作太慢，要么直接烧断。

最后说一个验收时的小细节。昨天发货前做超声波探伤，发现有一根5J151的片条内部有细微裂纹。那裂纹在边缘，肉眼根本看不见。探伤就是用声波给钢材内部做B超，看有没有裂纹或者夹杂物。结果一照，波形不对，直接挑出来没发。这种裂纹在后续冲压或者反复弯折的时候会扩展，到时候你的温控开关就失灵了。所以买热双金属片，别只看价格和比弯曲，内部质量也得盯住。我们每批料都做光谱检测，确认镍、锰、铁的比例对不对。再做硬度检测，看热处理有没有到位。最后抽检几片做温升位移测试，把数据附在报告里。你拿到手，自己再复测一下，心里就有底了。

有拿不准选材的可以发个消息聊聊。想试样管的随时说一声。欢迎拿我们的料去测一测，比弯曲、温升位移、电阻率，你测什么我们都认。热双金属片这东西，数据说话最实在。
