4J42膨胀合金电子封装选材的关键指标

我是厂里负责质检的老张，干了快二十年了。每天跟各种钢材打交道，手里摸过的料比有些人见过的都多。今天想聊聊4J42膨胀合金（也叫因瓦合金的一种，定膨胀合金）这个材料。为啥聊它？因为最近老有客户打电话问，说买的4J42做电子封装，用着用着就出问题，要么跟玻璃封接不牢，要么用一段时间就开裂。说实话，这材料选对了是宝贝，选错了就是废铁一堆。我见过太多采购被坑的例子，今天就把我知道的掏心窝子说说。

先说说4J42到底是啥。它属于铁镍系定膨胀合金，含镍量大概在42%左右。这材料最特别的地方就是热膨胀系数（就是温度升高时材料膨胀多少的指标）跟一些硬玻璃和陶瓷很接近。你想想，电子封装里头，金属要跟玻璃或者陶瓷封在一起，如果膨胀不一样，温度一变，一个胀得快一个胀得慢，那不就裂了吗？4J42的膨胀系数在20到400度范围内，能控制在4.0到5.0乘以10的负6次方每度左右。这个数据啥概念？就是温度变化100度，它每米长度只变化0.4到0.5毫米。跟某些硬玻璃匹配得刚刚好。

但是这里头有个坑。很多客户只看牌号，不看实际指标。我遇到过一个小伙子，采购顾问介绍的，说是要买4J42做集成电路引线框架。他之前从别家拿的货，价格便宜不少，结果做出来的封装件，做温度循环测试（就是反复加热冷却，模拟实际使用环境）的时候，一百个里头有十来个出现微裂纹。他拿着样品来找我，我一看断面，晶粒度（就是金属内部晶粒的大小）不均匀，有的地方粗有的地方细。这就是热处理工艺没到位。4J42这个材料，对热处理特别敏感。你退火（就是加热到一定温度再慢慢冷却，让材料变软、消除内应力）温度高了，晶粒就粗大，强度下降。温度低了，内应力去不掉，加工的时候容易变形。

我拿我们厂生产的4J42跟他之前用的做了个对比。同样做拉伸试验（就是把材料拉断，看它能承受多大力），我们的屈服强度（就是材料开始永久变形时的应力）稳定在340兆帕以上，他那个批次有的只有280兆帕。别小看这几十兆帕的差距，放到实际封装里头，就是能不能扛住震动和温度冲击的区别。还有更直观的，做超声波探伤（用声波给钢材内部做B超，看有没有裂纹或者夹杂物），他那个料里头有几处微小的夹杂物（就是钢水里没干净的东西，像小石子一样混在里面），虽然不大，但这就是应力集中的起点。温度一变化，裂纹就从那儿开始。

说到夹杂物，我得啰嗦两句。4J42这个材料，对纯净度要求很高。你想想，电子封装件多小啊，有的引线才零点几毫米粗。里头要是有个几十微米的夹杂物，那就相当于一根筷子里头有个沙子，一掰就断。我们厂用的是电炉精炼加真空脱气（就是在真空环境下把钢水里的气体和杂质抽走），出来的料，氧含量能控制在百万分之二十以下。光谱检测（用光谱仪打一下，看里头各种元素的含量对不对）每炉都做，镍含量控制在41.5%到42.5%之间，碳含量不超过0.05%。这些数据看着枯燥，但每一条都关系到你封装件的合格率。

还有脱碳层的问题。脱碳（就是钢材表面的碳元素在高温下跑掉了）这个事，在4J42上头特别要命。表面脱碳了，那一层的硬度和强度都跟内部不一样，封接的时候容易出问题。我们车间有个规矩，每批料热处理完，必须抽检脱碳层深度。有一次，一批直径8毫米的棒材，硬度检测（用硬度计压一下，看压痕多深，HRC或者HB就是硬度单位）都在范围内，但金相一看，表面有0.05毫米的脱碳层。0.05毫米，也就一根头发丝那么细。但质检员直接挑出来，整批回炉。为啥？因为客户拿去做玻璃封接，封接温度在1000度左右，那层脱碳的地方跟玻璃的浸润性不一样，封出来就是虚焊。看不见的缺陷，比看得见的更害人。

选4J42，你得看几个关键指标。第一个是热膨胀系数，这个必须跟你的封接玻璃或者陶瓷匹配。不是所有叫4J42的都一样，不同厂家工艺不同，膨胀曲线有细微差别。第二个是晶粒度，一般控制在5到8级比较合适。太粗了强度不够，太细了加工硬化严重。第三个是表面质量，不能有裂纹、折叠、结疤这些缺陷。第四个是尺寸公差，特别是做细丝或者薄带的，公差控制不好，后续冲压或者拉丝就费劲。

我碰到过客户问，说你们这个4J42跟进口的比咋样。我不说大话，你自己拿去做对比试验。拿我们的料和进口料同时做封接，做温度循环，做气密性检测。数据说话。我们有一批货发到江苏那边一个做传感器封装的企业，他们反馈说，用我们的4J42做外壳，封接合格率从之前的92%提到了97%以上。那5个百分点，就是钱啊。他们之前用的料，膨胀系数波动大，同一批里头有的跟玻璃匹配得好，有的就不行。我们的料，每批光谱检测数据都留档，膨胀系数实测值都在标准范围的中限，波动小。

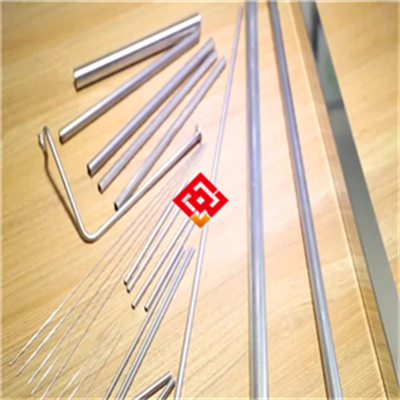

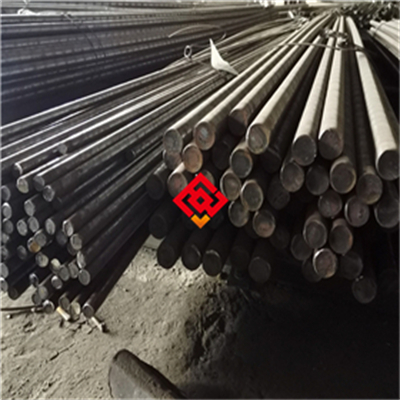

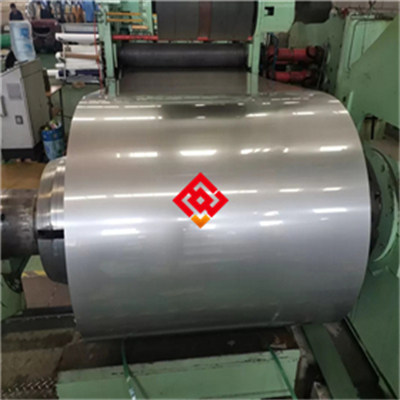

规格方面，我们常备的4J42有圆钢、扁钢、丝材和带材。圆钢直径从6毫米到80毫米都有，丝材最细能拉到0.5毫米，带材厚度0.1毫米到3毫米。长度根据客户要求定尺，一般2米到6米。交货期这一块，常规规格有现货，一周内能发。特殊规格或者定尺的，大概十五到二十天。急用的话，可以跟车间协调插单，但得看排产情况。

最后说一句，选4J42别光看价格。便宜的那些，要么是成分偏析（就是钢锭里头元素分布不均匀），要么是热处理偷工减料。你拿回去做封装，废品率一上来，省的那点材料钱全赔进去还不够。有拿不准选材的，或者想拿样品去测测看的，随时可以找我聊。我们车间里随时有料，你拿回去跟手上的对比一下，做做探伤，做做封接试验。好不好，试过才知道。
