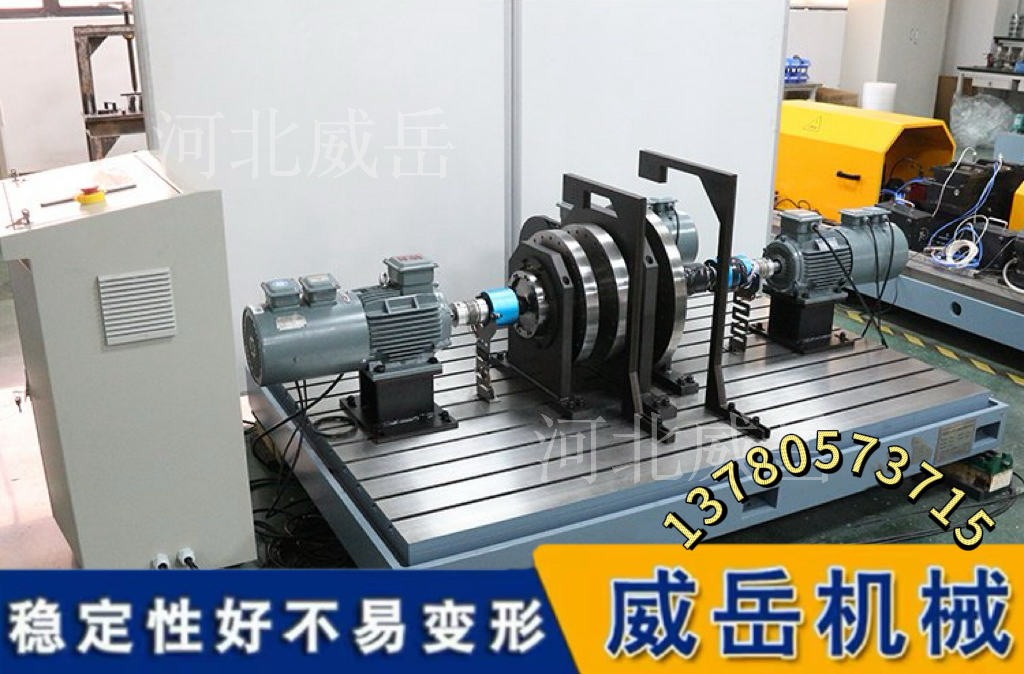

电机台架试验底座，是为电机性能测试提供稳固基础的核心设备。你可以把它理解成电机的一个高精度“体检台”，它的主要任务是确保测试结果准确可靠。

核心用途：为什么它如此重要？

提供高刚性基准：作为电机、测功机等所有设备的稳定承载面，防止测试中发生形变。若底座精度不足，扭矩测试误差可能从±1%飙升至5%-8%。

保证精的密同轴度：确保电机轴与测功机轴精的准对中。这是数据准确性的核心，任何偏差都会导致额外扭矩和振动，严重干扰测试。

有效吸收振动：利用铸铁等材料的阻尼特性吸收电机运行时的振动，为测试创造一个“超稳定的‘测试静区’”，避免振动干扰数据。

避免危险共振：根据标准，底座的固有频率需远高于电机工作频率（通常要求高于3倍），以防止共振放大振动，损坏设备。

保证测试重复性：高精度底座确保每次安装电机的位置都精的确一致，这对研发对比、质量检测等需要高度一致性的场景至关重要。

组装步骤：如何正确安装？

安装调试是决定底座性能的关键，直接影响后续测试的稳定性与精度。通常遵循以下步骤：

准备工作：打好地基

场地核查：安装地面必的须是混凝土硬化地面，平整度误差≤5mm/m²。需远离振动源（如机床）至少5米。地面承载力需达到平台及设备总重量的1.2-1.5倍以上。

工具与辅料：备齐水平仪、扭矩扳手、膨胀螺栓、减振橡胶垫、塞铁片等。

核心安装：定位、调平与固定

精的确定位：用叉车或吊装设备将底座移至预定位置，边缘与地面基准线对齐，误差≤2mm。用激光对中仪确保底座轴线与电机轴线偏差≤0.01mm。

铺设减振层：在底座底部安装孔对应位置，均匀铺设减振橡胶垫（通常每平方米4-6个），以阻断地面振动传导。

精细调平：使用高精度水平仪（如0.02mm/m精度）在底座多个点位测量。通过调整地脚螺栓或垫入塞铁片，使整体水平度误差达到要求（高精度要求≤0.01mm/m或0.02-0.03mm/m）。

均匀固定：通过底座预留孔打入膨胀螺栓。必的须按“对角顺序”分两次拧紧（先预紧50%，静置后再拧至100%），防止底座因局部受力过大而变形。

调试与验收：确保万无一失

时效稳定：校准完成后，静置24小时，再次复核水平度和平整度，确认无偏移后方可锁定全部螺栓。

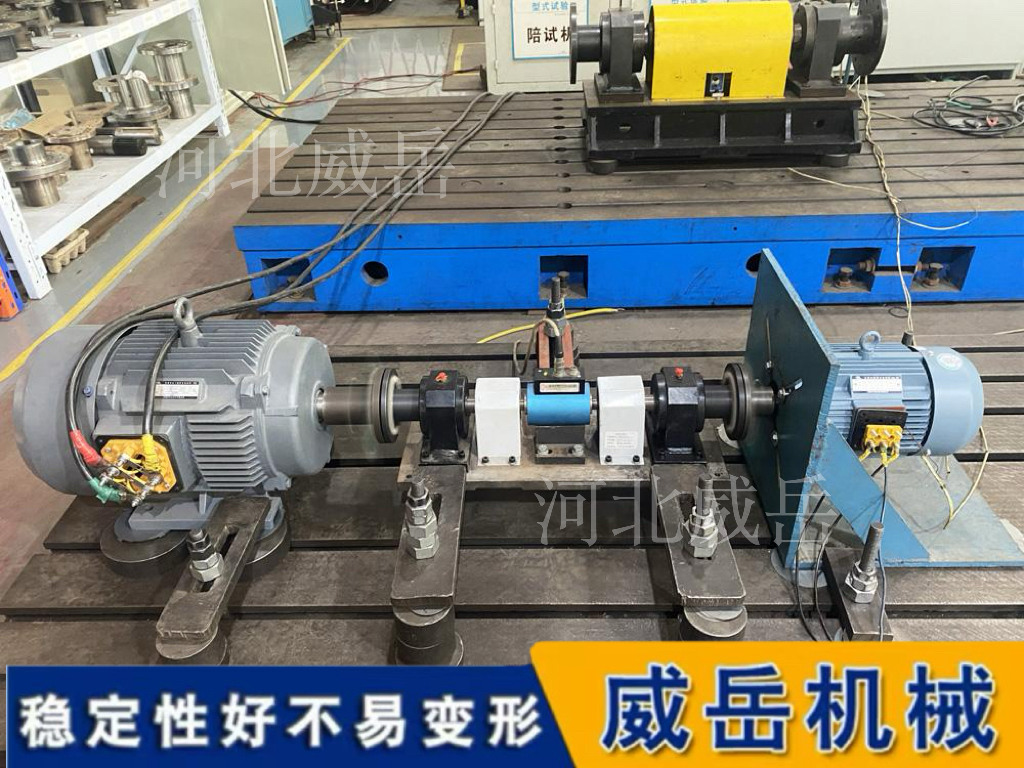

同轴度校准（关键）：安装电机和测功机时，使用百分表或激光对中仪确保两者轴心严格对中。高精度要求下，同轴度误差需≤0.02mm，甚至≤0.005mm。

载荷测试：在底座上放置与测试电机等效重量的载荷，静置12小时后复查平整度，确保变形量≤0.02mm/m。

振动测试：在空载状态下测试底座振动幅值，需低于要求值（如≤0.003mm或≤0.005g），并排除异常共振。

清洁与记录：清理底座表面，在T型槽内涂抹少量润滑脂，并将所有安装调试数据记录归档。

关键注意事项

区分“平台”与“底座”：试验平台是全局高精度基准（大铁板）；测试底座是针对特定机型的转接件。二者需配合使用。简单来说，平台是“地基”，底座是“专用支架”。

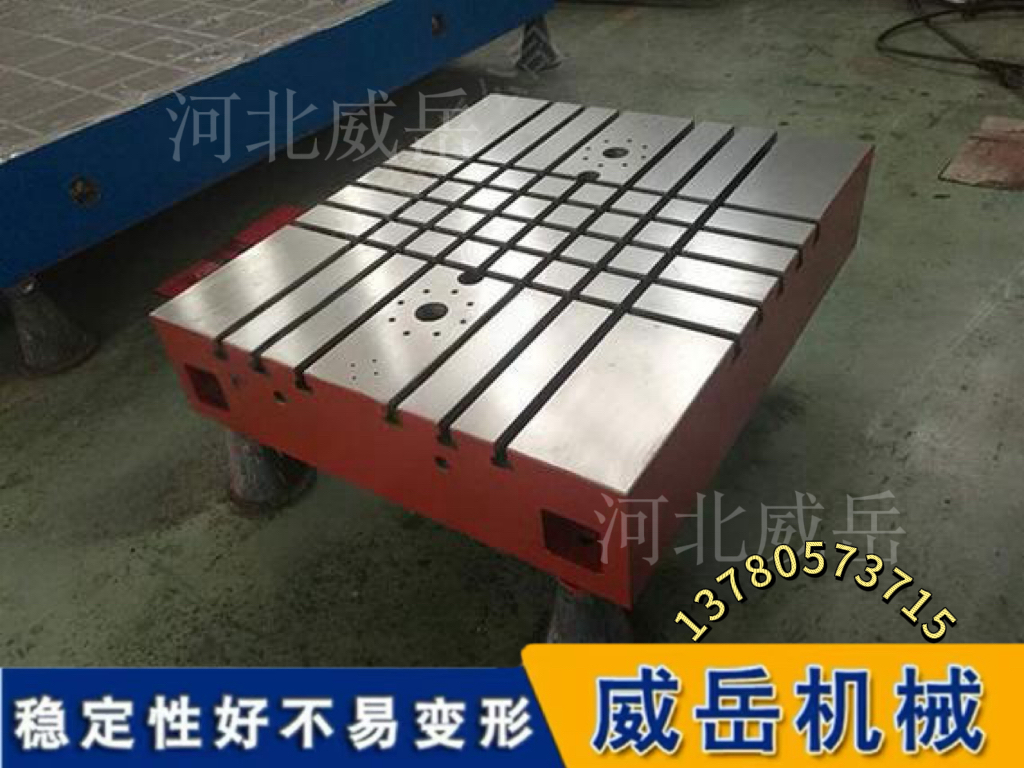

关注材料与工艺：主流材质为高强度铸铁（如HT250, HT300），刚性好、减震强。务必确认厂家是否进行过“时效处理”以消除内应力，防止日后变形。

避免常见误区：底座的刚性不仅看面板厚度，更取决于内部的筋板结构和整体铸造工艺。同时，选型时建议预留20%-30%的承重和尺寸余量，以适应未来需求。

总的来说，电机台架试验底座的组装是一个要求精的密和耐心的过程。遵循上述规范，是获得准确、可靠测试数据的前提。
