20CrMnMo 铬锰钼渗碳钢：重载齿轮高强度耐磨方案

20CrMnMo铬锰钼渗碳钢重载齿轮高强度耐磨方案

20CrMnMo是一种在机械制造领域应用广泛的合金结构钢，属于低合金渗碳钢系列。这种钢材的命名直接反映了其核心成分构成，数字20代表其平均含碳量约为百分之零点二，铬锰钼三种合金元素按照特定比例加入，赋予了这种钢材独特的综合力学性能。在重载齿轮、传动轴、高强度紧固件等关键零部件的制造中，20CrMnMo始终占据着重要位置。

从材料成分的角度来看，碳含量控制在较低水平是保证钢材具备良好渗碳能力的基础。低碳的基体组织在渗碳处理后能够形成高碳含量的表层，而心部仍保持低碳状态，这种碳浓度的差异是实现表面硬而心部韧的关键。铬元素的主要作用是提高钢的淬透性，使较大截面的工件在热处理过程中能够获得均匀一致的组织性能。锰元素同样对淬透性有显著贡献，同时还能与硫元素结合，减轻硫的有害影响，改善钢材在锻造和轧制状态下的热加工性能。钼元素在钢中的作用较为多元，它既能细化晶粒，提高强度，又能抑制高温回火时出现的回火脆性，这一点对于需要承受冲击载荷的齿轮零件尤为重要。

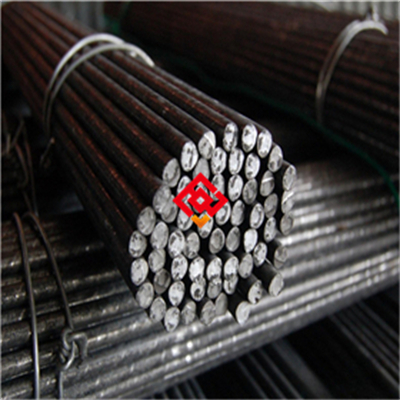

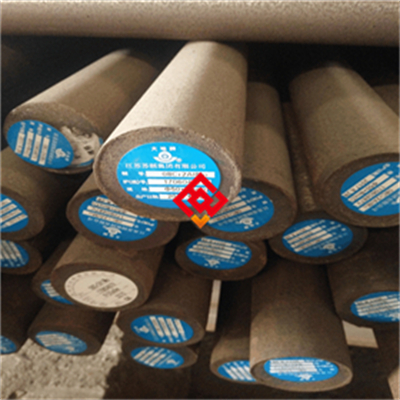

在原材料的生产环节，20CrMnMo通常采用电炉或转炉冶炼，并经过炉外精炼处理，以控制钢中的气体含量和非金属夹杂物。高质量的钢锭在均热后经过初轧或锻造开坯，再轧制成不同规格的圆钢或锻件。用户在实际采购时，经常会遇到热轧态、退火态或锻制态的供货形式。热轧态圆钢表面会有氧化铁皮，内部组织为珠光体加铁素体，硬度适中，便于后续的切削加工。对于需要进一步锻造的坯料，钢厂会严格控制化学成分的波动范围，确保用户在进行模锻或自由锻时拥有稳定的工艺窗口。材料的低倍组织应当致密，不存在缩孔、气泡、裂纹等冶金缺陷，中心疏松和一般疏松等级也需符合相关标准的要求。

针对齿轮这一典型应用场景，20CrMnMo的设计初衷在于解决齿面磨损与齿根断裂之间的矛盾。齿轮传动过程中，齿面承受极高的接触应力，同时齿根部位承受交变的弯曲应力。如果采用整体淬硬的高碳钢，齿根韧性不足，容易发生断齿事故。如果采用低碳钢直接使用，齿面硬度不够，磨损速度快，使用寿命短。20CrMnMo通过渗碳淬火工艺很好地平衡了这对矛盾。齿轮毛坯经过粗加工后，在含碳气氛中加热保温，碳原子渗入工件表层，随后进行淬火和低温回火。最终得到的齿轮，表面硬度可以达到洛氏硬度58到62，心部硬度则根据截面尺寸不同，大致维持在洛氏硬度30到42之间。这样的硬度梯度设计，使得齿面具备优异的抗点蚀和抗磨损能力，而心部则保留了足够的强度和韧性储备，能够承受冲击和过载。

在实际的齿轮加工流程中，20CrMnMo的切削加工性能值得关注。由于其合金含量较高，强度和硬度高于普通碳钢，在铣齿、滚齿、插齿等工序中，刀具磨损相对较快。这要求机加工车间合理选择刀具材料和切削参数。采用硬质合金刀具并配合充足的冷却润滑液，可以获得较为理想的加工表面质量。对于模数较大的齿轮，粗加工后安排一次正火或调质处理，能够细化晶粒并改善后续渗碳时的变形趋势。渗碳工序的温度通常控制在九百二十摄氏度左右，渗碳时间根据所需的渗层深度确定，一般重载齿轮的有效硬化层深度在1.2毫米到2.5毫米之间。淬火冷却介质的选择需要根据齿轮的模数和形状复杂程度灵活调整，常用的是淬火油，对于变形要求严格的齿轮，可采用压床淬火或分级淬火的方式。低温回火在两百摄氏度上下进行，目的是消除淬火应力，将表面硬度调整到最终要求范围，同时保证渗碳层组织为回火马氏体加细小碳化物加少量残余奥氏体。

安装使用20CrMnMo材质的齿轮时，需要注意配合精度和润滑状态。齿轮轴系的同轴度误差过大会导致齿面局部接触应力急剧升高，即便材料本身强度充足，也可能出现早期点蚀。新齿轮在装配后通常需要经过一段时间的跑合期，在此期间采用低载荷运行并配合粘度适中的润滑油，使齿面相互磨合，增大实际接触面积。跑合结束后更换润滑油，清除磨屑，再进入满负荷运转状态。润滑油的选择对于齿轮寿命有直接影响，重载工况下应选用含有极压抗磨添加剂的工业齿轮油，油品的粘度等级需根据齿轮的圆周速度和环境温度确定。

在维护保养方面，定期检测齿面状态是预防性维护的重要环节。对于采用20CrMnMo制造的齿轮，宏观检查主要关注齿面是否存在异常磨损痕迹、塑性变形或疲劳裂纹。对于关键设备上的大型齿轮，可采用便携式硬度计对齿面硬度进行抽检，确认硬度值是否在合理范围内。当齿面出现初期微点蚀时，及时更换更高粘度的润滑油或添加减摩剂，往往能够抑制损伤的进一步发展。渗碳齿轮的磨损失效形式与表面处理质量密切相关，如果渗碳层深度不足或表面硬度偏低，磨损速度会明显加快。因此，在齿轮再制造或修复过程中，若需重新渗碳，必须严格控制工艺参数，避免因过热导致晶粒粗大或渗碳层剥落。

从选型参考的角度来看，20CrMnMo并非适用于所有齿轮传动场景。对于模数较小、载荷平稳的高速齿轮，采用渗碳钢可能造成成本浪费，此时诸如40Cr之类的调质钢或氮化钢可能更为经济适用。但对于矿山机械、冶金设备、重型车辆驱动桥、工程机械回转机构等重载低速或中速工况，20CrMnMo则展现出明显的性能优势。设计人员在选材时，需要综合考虑齿轮的模数、传递扭矩、齿面硬度要求、心部强度指标以及成本预算。20CrMnMo的淬透性较好，能够满足截面尺寸在几十毫米到两百毫米左右的齿轮心部性能要求，对于更大截面的齿轮，可能需要选用淬透性更高的材质，或者通过调整冷却方式来实现性能目标。

在采购环节，区分20CrMnMo与其它相似牌号钢材是一项基本功。市场上常见的20CrMnTi也属于渗碳钢系列，两者在成分上的主要差异在于钛和钼的添加不同。20CrMnTi的淬透性略低于20CrMnMo，其渗碳后直接淬火时变形相对易于控制，常用于汽车变速箱齿轮等中等载荷零件。20CrMnMo由于含有钼元素，高温强度更好，淬透性更高，适合截面较大或承受重载的齿轮。用户在订货时，应明确要求供应商提供材质证明书，标明炉批号、化学成分和力学性能检测数据。对于重要用途的齿轮毛坯，还可以协商增加低倍组织检验或超声波探伤项目，以排除内部冶金缺陷。

关于20CrMnMo的热加工成型，锻造是改善材料性能的重要手段。通过锻造可以破碎铸态组织中的树枝晶和网状碳化物，使金属流线沿零件轮廓合理分布。齿轮毛坯的锻造比通常要求不小于三，以确保心部组织致密。锻造加热温度一般控制在一千二百摄氏度左右，始锻温度不低于一千一百摄氏度，终锻温度应高于八百五十摄氏度，避免在低温两相区锻造产生裂纹。锻后冷却速度需根据毛坯尺寸合理控制，大截面锻件应缓冷或及时进行退火处理，防止因冷却应力产生白点缺陷。退火后的硬度应低于布氏硬度二百一十七，以便于切削加工。

在行业应用价值方面，20CrMnMo为重型机械的国产化提供了可靠的材料基础。过去一些关键传动部件依赖进口钢材，随着国内冶金技术的进步，采用20CrMnMo制造的齿轮在性能上已经能够满足绝大多数工况要求。尤其是在水泥回转窑传动装置、斗轮机行走机构、采煤机截割部等应用领域，这种钢材经受住了长期满负荷运转的考验。其相对合理的价格和稳定的供货渠道，使得设备制造企业在保证质量的同时能够有效控制成本。对于维修配件市场而言，采用20CrMnMo替代部分原装进口齿轮，也是一种常见的技术方案，前提是测绘设计准确并严格执行热处理工艺。

针对用户在使用过程中可能遇到的问题，简单列举几种常见情况。齿轮在使用初期出现噪音偏大，多与齿形精度或装配间隙有关，需要检查齿面接触斑点是否偏向齿端。如果齿面出现较深的塑性变形压痕，说明材料的表面硬度不足或载荷超过设计极限，此时应复核热处理记录确认表面硬度是否达标。齿根部位发现裂纹时，应立即停机检查，分析裂纹的扩展方向，判断是疲劳起源还是材料缺陷。在排除过载因素后，若裂纹起源于渗碳层内部，可能与渗碳过程的内氧化或晶界弱化有关，需要调整渗碳气氛的碳势控制精度。

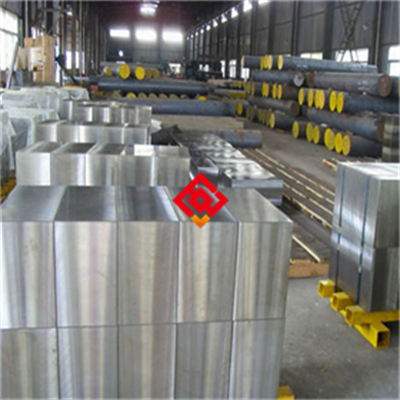

存放保管20CrMnMo棒料或锻件时，应注意防锈处理。钢材表面涂覆防锈油或采用气相防锈纸包装，能够避免在运输和储存期间产生锈蚀。锈蚀不仅影响外观，更可能在后续加工中成为疲劳裂纹的萌生源。仓库环境应保持干燥通风，避免与酸碱等腐蚀性介质接触。对于长期存放的钢材，建议定期检查表面状态，发现锈迹及时清理并重新涂油。切割下料后的剩余短料，也应做好标识和防护，防止混料误用。

从技术发展趋势来看，20CrMnMo在未来相当长的时期内仍将是重载齿轮的主力材料之一。虽然新的渗碳钢牌号不断涌现，但20CrMnMo凭借成熟的工艺适应性和稳定的批量质量，在工程应用中积累了丰富的使用数据。材料供应商也在不断优化其纯净度和均匀性，以配合齿轮制造企业提升产品质量。对于终端用户而言，理解这种钢材的特性，合理设计齿轮参数，严格执行热处理工艺，正确选用润滑维护方案，能够最大程度发挥材料的潜力，实现设备长周期可靠运行的目标。在采购决策时，关注钢材的化学成分偏差范围、低倍组织级别以及淬透性带宽等关键指标，比单纯比较价格更为重要。选择信誉良好的正规钢厂产品，虽然单吨价格可能略高，但综合加工成本和质量风险考量，往往具有更高的性价比。
