齿轮钢这个品类，在材料领域里向来不缺话题。各家钢厂都有自己的招牌牌号，热处理车间里的老师傅也能随口报出一串成分范围。但真正到了极端重载的场合，比如风电主齿轮箱、矿山磨机传动、大型船舶推进系统，选材的范围其实会迅速收窄。这时候，20NiCrMo13-4 这个牌号就会频繁出现在设计图纸的材料栏里。它不属于那种随处可见的通用钢材，而是在特定工况下被反复验证过的专业选择。

从化学成分的底层逻辑来看，20NiCrMo13-4 的命名本身就透露了它的身份。数字 13 指向的是镍元素的含量区间，大致在百分之三到百分之三点五之间，这个镍含量水平在渗碳钢里属于明显偏高的配置。镍在钢中的作用是提升基体韧性，尤其是在低温环境下保持冲击吸收功不出现断崖式下跌，这一点对于在高寒地区运行的风电设备至关重要。钼元素的加入则主要是为了细化晶粒、提高淬透性，同时抑制渗碳过程中的晶界内氧化倾向。铬元素保证了表面渗碳层的硬度梯度能够平缓过渡，避免出现陡峭的硬度落差导致剥落。碳含量控制在百分之零点一七到百分之零点二三之间，这是一个标准的低碳渗碳区间，确保心部在淬火后获得足够的强韧性配合，同时为后续的渗碳处理预留了碳势控制空间。

实际生产过程中，这个牌号的冶炼环节往往采用电弧炉初炼加炉外精炼加真空脱气的组合工艺。高镍含量的钢水黏度较大，脱氧和夹杂物上浮的难度比普通合金钢要高，因此精炼时间会适当延长，钙处理工艺的加入量也需要根据钢水状态动态调整。钢锭开坯时要注意加热温度的均匀性，因为镍含量高会导致导热系数偏低，如果加热速度过快，钢锭内部容易产生热应力裂纹。锻造成形后的冷却制度同样需要细致控制，一般采取缓冷加及时退火的衔接方式，防止白点缺陷的产生。退火后的硬度通常控制在布氏硬度一百八十到二百二十之间，这个硬度区间既能保证切削加工时有良好的断屑性能，又不会因为硬度过低导致刀具黏结。

谈到渗碳热处理，20NiCrMo13-4 的表现与传统低镍铬渗碳钢有明显的差异。由于镍含量高，钢的渗碳动力学特征会发生变化，在相同的碳势条件下，渗碳层深度增长速率会略低于不含镍或低镍的牌号。这不是材料的缺陷，而是合金成分带来的客观规律。实际生产中需要根据目标层深要求适当延长强渗时间，或者分阶段调整碳势曲线。对于模数较大的齿轮齿面，通常采用两段式渗碳工艺，强渗期碳势控制在百分之一点一左右，扩散期碳势降至百分之零点八左右，随后进行淬火加低温回火。回火温度的选择需要兼顾表面硬度和心部韧性，一般在摄氏一百八十到二百度之间调整，最终表面硬度可以达到洛氏硬度五十八到六十二的范围，心部硬度在洛氏硬度三十三到四十之间波动。这个心部硬度水平对于承受冲击载荷的齿轮件来说是比较理想的区间，既不会因为过硬而脆裂，也不会因为过软而在齿根部位出现塑性变形。

从微观组织演变的角度看，高镍含量带来的直接收益是马氏体板条的细化。淬火后心部组织以低碳板条马氏体为主，板条束的尺寸比普通铬镍钢明显细小，这种精细的板条结构在受到冲击时能够有效阻碍裂纹的快速扩展。渗碳层中的碳化物形态也值得关注，镍元素的存在会促进细小弥散的合金渗碳体析出，避免在晶界处形成粗大的网状碳化物。这对于承受接触疲劳载荷的齿面来说，意味着剥落失效的概率显著降低。一些研究数据表明，在相同的接触应力水平下，20NiCrMo13-4 的接触疲劳寿命可以比 20CrMnTi 高出百分之三十到五十，这背后的主要原因就在于渗碳层组织中的碳化物形态和残余应力分布更优。

实际应用场景中，这个牌号最常出现在对可靠性要求极为苛刻的传动部件上。兆瓦级风力发电机组的主齿轮箱中，行星轮和太阳轮是典型应用部位。风机齿轮箱常年处于变载荷工况，风速的随机波动导致扭矩频繁变化，齿面要承受高强度的接触应力，齿根要承受反复弯曲应力，同时还要应对低温启动时的冲击载荷。20NiCrMo13-4 在这种工况下的表现稳定，早期失效概率低，维护周期可以延长到五年以上。矿山球磨机的大小齿轮也是这个牌号的常见去处，矿石破碎过程中的强烈冲击和磨料磨损对齿轮材料提出了双重考验，高韧性心部能够吸收突发冲击能量，高硬度渗碳层则能抵抗磨粒磨损。船舶推进系统的传动齿轮同样倾向于选用这个牌号，尤其是在极地航线运行的破冰船，船体与冰层碰撞产生的反作用力会通过传动轴系直接作用到齿轮上，材料在零下四十摄氏度环境下的冲击韧性直接关系到整船动力系统的安全。

加工环节的操作要点与普通齿轮钢有所区别。车削加工时，由于材料退火态硬度略高且含有较多合金元素，切削速度建议比加工 20CrMnTi 时降低百分之十到十五，同时选用韧性更好的涂层硬质合金刀片。滚齿和插齿加工时要注意刀具磨损的监测，高镍含量会导致切屑的卷曲半径增大，排屑顺畅度下降，适当增加切削液流量和压力有助于改善加工表面质量。磨齿工序是最终决定齿面精度的关键环节，渗碳淬火后的齿面硬度较高，磨削时容易产生烧伤现象。采用缓进给强力磨削工艺时，要严格控制磨削深度和进给速度的匹配关系，同时保证充足的磨削液供应。一些工厂会通过检测磨削后齿面的残余应力状态来验证磨削参数是否合理，如果出现明显的拉应力层，就需要及时调整工艺参数。

选型参考方面，设计人员需要根据具体的载荷谱和失效模式来评估是否选用这个牌号。如果齿轮承受的主要是交变弯曲应力和接触应力，且冲击载荷不大，那么 20CrMnTi 或 20CrMnMo 这类中档渗碳钢已经能够满足要求。但一旦工况中出现了明显的冲击特征，比如破碎机、掘进机、轧机主传动等设备，或者设备需要在低温环境下长期连续运行，20NiCrMo13-4 的性价比优势就会显现出来。需要注意的是，这个牌号的成本明显高于普通渗碳钢，镍铁合金的价格波动会直接影响钢材的最终售价。因此在实际选型时，要综合考虑设备的全生命周期成本，包括采购成本、加工成本、热处理成本以及后续的设备维护和停机损失。对于单件价值高、更换难度大的关键传动部件，选用高镍渗碳钢虽然初始成本上升，但长期来看往往具有更好的经济性。

日常维护保养方面，采用 20NiCrMo13-4 制造的齿轮件在服役期间需要关注润滑油的品质变化。渗碳齿轮表面硬度高，对润滑油的极压性能要求较高，如果润滑油中的极压添加剂消耗殆尽，齿面容易出现早期点蚀。定期进行油液光谱分析，监测铁、铬、镍等元素的浓度变化趋势，可以及时发现齿面的异常磨损。安装过程中要严格控制齿轮的啮合接触斑点，接触区域的分布位置和面积比例直接影响齿面应力分布状态。对于大型开式齿轮传动装置，还要关注齿面润滑脂的补充频率和更换周期，防止磨粒进入啮合区域造成磨粒磨损。

常见质量问题的预防措施值得单独说明。渗碳过程中可能出现的碳化物超标问题，通常与碳势设定过高或强渗时间过长有关。对于 20NiCrMo13-4 而言，由于其合金元素总量较高，碳在奥氏体中的活度会受到合金元素的影响，碳势的设定需要比普通渗碳钢略低一些。如果热处理后发现齿面出现黑色组织，也就是内氧化层，需要检查炉内气氛的氧含量控制情况。高镍钢对内氧化相对敏感，适当提高炉内碳势的还原性，或者采用真空气淬工艺可以从根本上避免这类缺陷的产生。淬火变形方面，这个牌号的淬透性较高，整体淬火时变形趋势比低合金钢更明显，对于精度要求高的齿轮，采用压床淬火或模具限形淬火是常见的控制手段。

从行业发展趋势来看，随着风电单机容量的持续增大和矿山设备的大型化，对齿轮材料承载能力的要求还在不断提高。20NiCrMo13-4 作为高镍渗碳钢家族中的成熟牌号，在未来相当长一段时间内仍然是极端重载传动部件的可靠选择。部分特钢厂正在开发更高性能的改进型牌号，通过进一步优化镍、钼含量比例或添加微量铌、钒等元素来提升材料性能，但那些新牌号的市场验证数据还不够充分，设计人员在选用时往往持谨慎态度。相比之下，20NiCrMo13-4 拥有数十年的实际应用积累，国内外均有大量成功案例可供参考，材料标准体系完善，热处理工艺数据丰富，这些都是工程选型时不可忽视的有利因素。

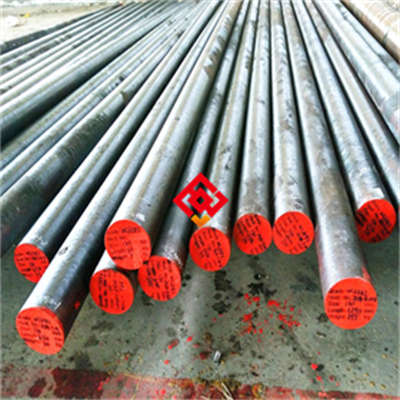

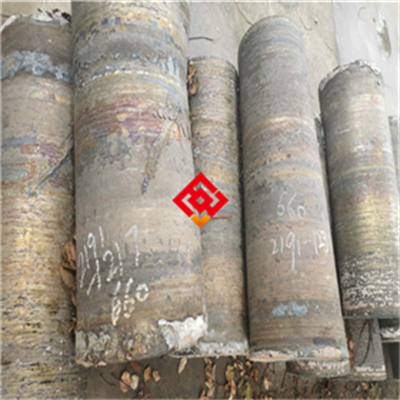

包装储运环节同样需要规范操作。这个牌号的钢材通常以锻件或棒材形式供货，棒材直径范围一般在八十毫米到三百毫米之间，更大规格的往往需要定制锻造。出厂状态一般为退火态或正火加回火态，表面经过抛丸处理去除氧化皮。运输过程中要注意防潮防雨，钢材表面涂覆防锈油后，采用防水包装材料包裹。存放时应该垫高离地，保持良好的通风条件，防止底部积水导致锈蚀。如果存放周期超过六个月，需要定期检查防锈状态并补充防锈油。下料前的表面质量检查不可省略，一旦发现裂纹或折叠缺陷，需要扩大检查范围并评估是否影响使用。

综合来看，20NiCrMo13-4 的核心价值在于它能够在极端重载冲击工况下提供稳定可靠的韧性保障。它不是一款追求极致硬度的材料，也不是一款以低成本为导向的材料，它瞄准的是那些一旦失效就会造成重大经济损失甚至安全事故的高价值传动部件。设计人员理解了这个定位，就能在选材时做出合理判断。热处理工艺人员掌握了它的特性规律，就能制定出充分发挥材料潜力的工艺方案。设备维护人员了解了它的性能边界，就能在巡检保养时更有针对性地关注关键部位的状态变化。材料本身不会说话，但它在服役过程中的表现会真实地反映设计的合理性和制造的严谨程度。选择 20NiCrMo13-4，本质上是对极端工况下可靠性的明确要求，是对材料科学规律尊重的一种体现。
