X40CrMoVN16-2 钒氮钢：高温弹簧恶劣工况的高弹性材

X40CrMoVN16-2钒氮钢高温弹簧用钢性能与选型全解

X40CrMoVN16-2是一种专为高温环境下高应力弹簧应用设计的钒氮强化型热作工具钢，其材料牌号中的数字与字母组合直接反映了化学成分与性能定位。该钢种在德标材料体系中属于冷热两用的高性能弹簧钢类别，实际应用中常被制作成碟形弹簧、波形弹簧、卡簧以及各类承受交变载荷的弹性元件。与常规弹簧钢相比，X40CrMoVN16-2最突出的差异在于其工作温度上限显著提升，同时在高硬度状态下仍能维持足够的韧性储备，这一特性使其成为内燃机气门弹簧、涡轮增压器密封环、高温阀门复位弹簧以及航空航天作动筒复位机构中不可替代的选材方案。

从化学成分设计逻辑来看，该钢种的碳含量控制在百分之零点四左右，这一中等含碳量确保了基体在淬火后能够获得马氏体强化，同时不会因碳含量过高而导致碳化物偏析加剧。铬元素含量约为百分之十六，这一高铬配比不仅赋予钢材优异的抗高温氧化性能，还能够在回火过程中形成稳定的铬系碳化物，阻碍位错运动从而提升抗松弛能力。钼元素添加量在百分之一上下，其核心作用是细化晶粒并抑制回火脆性，尤其在四百至五百摄氏度区间长期服役时，钼的存在能够显著延迟碳化物的粗化进程。钒与氮的复合加入是这一牌号的点睛之笔，钒在钢中形成高硬度且热稳定性极强的碳氮化物，这些弥散分布的硬质颗粒在高温下几乎不溶解，能够有效钉扎晶界并阻止晶粒长大，同时消耗基体中的有害间隙原子，使得材料在保持高强度的同时具备良好的抗疲劳裂纹扩展能力。

原材料冶炼环节对最终性能的影响不容忽视。X40CrMoVN16-2通常采用电炉初炼加炉外精炼再经真空脱气的工艺路线，必要时辅以电渣重熔以进一步降低硫磷含量及非金属夹杂物水平。钢材出厂状态一般为退火态，硬度控制在二百四十至二百八十布氏硬度范围内，便于后续机械加工成形。用户采购时应重点关注材料的超声波探伤等级，对于制作关键安全部件的弹簧，建议要求探伤级别达到美标E级或更高标准，以避免内部微裂纹在交变载荷下扩展为早期失效源。

冷加工成形与热处理工艺的匹配是该钢种应用成败的关键环节。由于材料在退火态下仍具有一定强度，冷卷弹簧时需要选用刚性足够的卷簧机，并根据回弹量对模具进行修正。对于形状复杂的碟簧或异形弹簧，建议采用热成形工艺，加热温度控制在九百至一千零五十摄氏度之间，成形后立即进行油冷或盐浴等温淬火。淬火后的硬度通常在五十五至五十八洛氏硬度C标尺范围内，此时组织为高碳马氏体加残余奥氏体及未溶碳化物。回火工艺的确定需结合服役温度进行针对性调整，若使用环境温度在三百摄氏度左右，回火温度可设定在四百至四百五十摄氏度，获得回火屈氏体组织，硬度维持在四十八至五十二洛氏硬度C标尺；若服役温度达到五百摄氏度以上，则需采用二次或三次回火，每次回火后充分冷却，以确保残余奥氏体充分转变并析出二次硬化碳化物，最终硬度保持在四十四至四十八洛氏硬度C标尺范围内。值得特别提醒的是，该钢种对回火冷却速度较为敏感，回火后应避免缓慢冷却，否则容易产生第二类回火脆性，导致冲击韧性明显下降。

从力学性能的实测数据来看，经优化热处理后的X40CrMoVN16-2在室温下的抗拉强度可达一千五百至一千八百兆帕，屈服强度约为一千三百至一千六百兆帕，延伸率维持在百分之八以上。高温持久性能测试显示，在四百五十摄氏度环境下保持一千小时，其应力松弛率较普通铬硅弹簧钢降低约百分之四十，这意味着采用该材料制作的弹簧在长期高温工况下能够维持更稳定的初始预紧力，减少因弹力衰减而导致的系统泄漏或接触不良等问题。疲劳寿命方面，在相同应力幅条件下，该钢种的旋转弯曲疲劳强度比传统弹簧钢提升约百分之三十，这主要归功于高密度碳氮化物对疲劳裂纹萌生的阻碍作用以及细小的晶粒尺寸对裂纹扩展路径的偏折效果。

实际选型过程中，工程技术人员需综合考量弹簧的工作温度、应力状态、安装空间及寿命要求等因素。当弹簧处于连续工作温度低于二百五十摄氏度且应力水平不高的场合，选用普通油淬火回火弹簧钢丝即可满足需求，此时选用X40CrMoVN16-2反而会增加不必要的材料成本。当工作温度在二百五十至四百摄氏度区间且伴随中等以上交变应力时，该材料开始显现优势，特别是对于安装空间受限而不得不提高设计应力的应用场景，其高屈服强度能够显著缩小弹簧截面尺寸，减轻系统重量。当服役温度超过四百摄氏度并接近五百摄氏度时，几乎只有含钒高合金弹簧钢或镍基合金能够胜任，X40CrMoVN16-2在成本与性能之间取得了较好的平衡点，成为多数工业设备设计者的优先选项。

在安装与使用过程中，一些细节对弹簧寿命影响显著。弹簧两端支撑圈应经磨平处理，磨平面粗糙度控制在Ra0.8以下，以避免应力集中。装配时弹簧轴线应与受力方向保持一致，若存在偏斜载荷，应增设球面垫圈或锥面垫圈进行补偿。高温环境下工作的弹簧，初次开机后应经历数次预热循环，使材料内部组织趋于稳定，随后再逐步加载至额定工况。日常维护中需关注弹簧表面状态，若发现氧化皮剥落或腐蚀坑点，应及时清理并评估是否需更换。对于长期处于高温状态下的弹簧，建议在每次设备检修期间进行自由高度测量，与初始值对比计算永久变形量，若永久变形量超过自由高度的百分之三，则表明材料已接近寿命极限，应安排计划性更换。

关于该材料的加工注意事项，机械加工部门需知晓其在退火态下仍具有一定的韧性，车削时易产生长卷屑，应采用断屑槽刀具并配合充足的切削液进行冷却。磨削加工是弹簧端面及外圆精整的主要方式，磨削时需控制进给量以防表面烧伤，烧伤层会显著降低材料的疲劳强度，若条件允许，磨削后进行低温去应力回火可有效恢复表面完整性。焊接在该材料的弹簧制造中极少采用，因为焊接热循环会破坏局部组织均匀性，且焊后难以通过热处理恢复整体性能，若结构设计必须采用连接方式，应优先考虑机械铆接或螺栓紧固方案。

该材料在化工阀门、电力设备及重型机械领域有着成熟的应用案例。某大型火力发电厂的主蒸汽安全阀弹簧原设计采用Inconel X750合金，因成本压力尝试国产化替代，选用X40CrMoVN16-2并调整热处理参数后，在五百四十摄氏度蒸汽环境下连续运行两万小时，弹簧载荷衰减率仅为百分之七，完全满足阀门密封要求，且材料成本降低约百分之六十。在船用柴油机喷油器调压弹簧的应用中，该钢种制作的弹簧在每分钟一千五百次的往复频率下，经过三千万次循环后未出现断裂，拆检发现弹簧表面仅存在轻微磨损痕迹，自由高度变化量小于设计容差。这些实际运行数据为设计人员提供了可靠的参考依据。

对于设计阶段的性能预估，建议使用有限元分析软件对弹簧进行应力分布模拟，结合该材料的疲劳S-N曲线数据进行寿命计算。需注意的是，材料供应商提供的S-N曲线通常基于光滑试样测试获得，实际弹簧表面存在加工痕迹及可能的微小缺陷，设计时应引入适当的安全系数，通常取一点五至二点五之间。对于冲击载荷明显的工况，还需校核材料的冲击吸收能量，该钢种在回火至四十六至四十八洛氏硬度C标尺时，常温冲击功可达三十焦耳以上，能够承受一定程度的瞬时过载而不发生脆断。

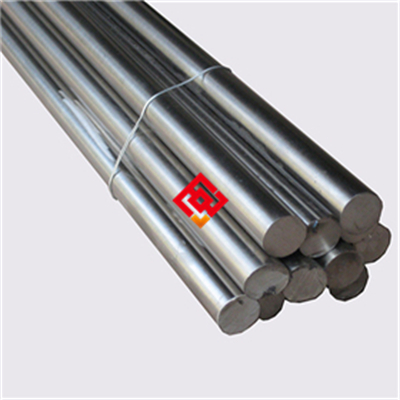

采购环节中，用户需向供应商明确材料执行标准、尺寸公差、表面质量要求以及交货状态。该钢种常见供货形式包括热轧棒材、锻制扁钢及冷拉钢丝，直径范围从几毫米到两百毫米以上不等。棒材交货长度通常为三至六米，也可根据用户要求定尺供应。表面应无裂纹、折叠、耳子等肉眼可见缺陷，脱碳层深度需符合相关标准规定，对于后续需要磨削加工的弹簧，单边脱碳层深度建议控制在直径的百分之一以内。化学成份复验报告、低倍组织检验记录及硬度测试数据应随货提供，质量证明书需加盖检验专用章以保证可追溯性。

热处理车间的实际操作中，推荐采用真空炉或保护气氛炉进行淬火加热，以避免表面氧化与脱碳。若使用普通箱式电阻炉，则需在工件表面涂覆防氧化涂料或采用不锈钢箔包裹密封处理。加热保温时间需根据有效截面厚度合理设定，通常按每二十五毫米厚度保温三十分钟的经验公式计算。淬火介质的选择需兼顾淬透性与变形控制，对于截面变化较大的弹簧零件，采用分级淬火油或盐浴分级淬火可有效降低热应力与组织应力。回火装炉时应注意工件之间保持适当间隙，确保炉内温度均匀性，回火出炉后可采用强制风冷或油冷方式快速通过脆性区。

该材料在长期服役后的失效模式主要包括应力松弛导致的预紧力不足、表面疲劳剥落以及高温氧化磨损。针对应力松弛问题，设计阶段可适当增加初始变形量或采用组合弹簧结构分担载荷。表面疲劳剥落往往源于润滑不良或异物侵入，改善弹簧工作环境或增加表面强化处理如喷丸工艺，能够显著提升疲劳寿命。喷丸强化时需控制丸粒尺寸与喷射强度，使表面形成均匀的残余压应力层，压应力深度应大于最大剪切应力所在深度。高温氧化磨损则需从材料表面处理角度入手，蒸汽氧化处理或渗铝处理可在弹簧表面形成致密保护膜，有效阻隔氧气的进一步侵入。

对于使用单位而言，建立完善的弹簧维护档案至关重要，记录内容包括安装日期、运行温度曲线、载荷变化情况、定期检测数据以及维护更换记录。通过对历史数据的统计分析，能够优化备件库存周期并提前预判潜在故障风险。当弹簧出现异常变形或断裂时，应保留断口样品并委托专业机构进行失效分析，通过扫描电镜观察断口形貌、能谱分析微区成分，结合金相组织检验，准确判断失效原因并采取针对性改进措施，避免同类问题重复发生。

综合来看，X40CrMoVN16-2钒氮钢凭借其独特的高温强度保持能力、优异的抗松弛性能以及良好的抗疲劳特性，在高端弹簧用钢领域占据着不可替代的位置。尽管其材料单价高于普通弹簧钢，但考虑到设备停机损失及更换人工成本，在关键应用场合采用该材料往往具有更高的全生命周期经济性。随着国内冶金装备水平的提升及热处理技术的精细化发展，该材料的批次稳定性正在逐步改善，应用范围也有望从传统的电力、石化领域向新能源汽车驱动电机、氢能源阀门等新兴行业拓展。工程技术人员在选材时，应充分理解该材料的性能边界条件，结合具体工况进行严谨的验证试验，确保设计方案的可靠性与经济性的协调统一。
