X5CrNiCuNb16-4 铜铌镍钢：高强度恶劣工况的结构耐蚀材

X5CrNiCuNb16-4铜铌镍钢高强度耐蚀结构材料全方位介绍

X5CrNiCuNb16-4铜铌镍钢是一种沉淀硬化型不锈耐酸钢，材料牌号对应德标DIN 1.4542，美标ASTM中通常称为17-4PH。该钢种通过铜元素的添加实现沉淀强化效果，同时铌元素的加入细化了晶粒组织，使其在获得超高强度的基础上保留了良好的耐腐蚀性能。这种材料在航空、核电、石油化工以及海洋工程等对材料综合性能要求极为苛刻的领域有着广泛应用。本文将从材料成分设计、力学性能特征、耐腐蚀机理、加工工艺特性、典型应用场景以及选材维护等多个维度展开详细阐述，帮助工程技术人员与采购人员全面了解这一结构材料的实际性能边界与适用条件。

从化学成分设计来看，X5CrNiCuNb16-4的合金配比遵循了马氏体沉淀硬化钢的经典设计逻辑。碳含量控制在百分之零点零七以下，保证了材料在焊接过程中具备良好的抗晶间腐蚀能力，铬含量维持在百分之十五点五至百分之十七点五区间，提供了足够的钝化膜形成基础，镍含量处于百分之三点五至百分之四点五范围，确保材料在淬火状态下能够获得板条状马氏体组织，铜含量百分之三点零至百分之五点的加入是沉淀硬化的核心来源，铌含量则控制在百分之零点一五至百分之零点四五之间，其作用在于优先与碳结合形成稳定的碳化铌，防止铬的碳化物在晶界析出消耗局部铬元素。这种精细的成分配比使得材料在固溶处理状态下具有较低的硬度，便于机械加工，经过后续时效处理后硬度与强度显著上升。

力学性能方面，该材料最突出的特点在于强度与韧性的优异匹配。在固溶退火状态下，抗拉强度约为一千兆帕左右，经过四百八十摄氏度时效处理后，抗拉强度可提升至一千三百兆帕以上，屈服强度通常不低于一千一百八十兆帕，同时延伸率仍能保持在百分之十以上。与普通马氏体不锈钢相比，这种沉淀硬化钢的优势在于可以通过调整时效温度在较大范围内调节强度水平，例如在五百五十摄氏度时效时强度会有所下降但冲击韧性明显改善，在六百三十摄氏度时效时则接近调质状态的综合性能。这种性能可设计性为不同受力工况下的选材提供了灵活空间。材料硬度在时效后可达四十至四十七洛氏硬度C标尺，耐磨性能优于常规奥氏体不锈钢，适用于承受高接触应力且伴随腐蚀介质的摩擦副部件。

耐腐蚀性能表现需要结合具体服役环境来客观评价。该材料在海洋大气环境、湿态二氧化碳环境以及低浓度盐酸和硫酸环境中表现出优于普通马氏体不锈钢的耐蚀性，这得益于铜元素的均匀分布改善了钝化膜的致密性。在氯离子浓度不超过百分之三的常温中性盐雾环境中，材料表面不易出现点蚀坑，但需要指出的是其耐点蚀当量值低于含钼的奥氏体不锈钢如316L，因此不建议在高温高浓度氯化物介质中长期使用。在石油天然气行业含硫化氢的酸性介质中，该材料经过适当的时效处理并控制硬度不超过三十四洛氏硬度C标尺时，能够通过硫化物应力腐蚀开裂测试，这一特性使其成为井下工具和阀门部件的可靠选择。在醋酸等有机酸介质中，该材料的均匀腐蚀速率较低，可满足化工设备的设计寿命要求。

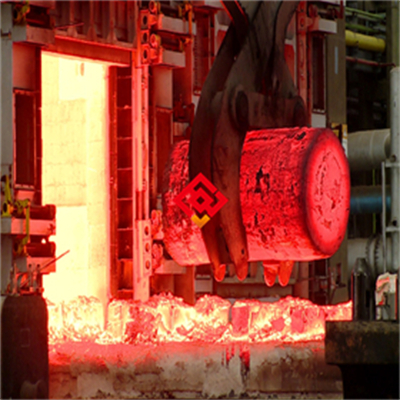

生产加工工艺对该材料最终性能的发挥至关重要。冶炼环节通常采用电弧炉加炉外精炼工艺，严格控制钢中硫磷含量及气体夹杂物水平。热加工温度区间较窄，锻造或轧制加热温度建议控制在一千一百五十摄氏度至一千二百摄氏度之间，终锻温度不得低于九百五十摄氏度，否则容易在晶界析出有害相影响塑性。固溶处理制度为一千零四十摄氏度保温后油冷或空冷，获得完全的马氏体组织。时效处理制度根据目标强度等级选择，推荐在四百八十摄氏度保温四小时空冷可获得最高强度，在五百五十摄氏度保温四小时可获得强度与韧性良好平衡，在六百三十摄氏度保温四小时则适用于需要最佳抗应力腐蚀性能的场合。机械加工方面，该材料在固溶态切削性能类似中碳合金钢，但加工硬化倾向较明显，刀具选用涂层硬质合金为宜，切削速度应低于普通碳钢，进给量不宜过小以避免加工硬化层对刀具的异常磨损。

焊接性能是该材料在工程应用中的关键考量因素。该钢种可以采用焊条电弧焊、钨极氩弧焊、熔化极气体保护焊等多种方法进行连接。焊前通常不需要预热，但母材状态应为固溶处理态而非时效态，以降低焊接冷裂纹敏感性。填充金属优先选用匹配成分的沉淀硬化钢焊材，也可采用奥氏体不锈钢焊材如ER309L进行焊接，后者焊缝金属强度略低但塑性储备更大，适用于非等强设计要求的焊接结构。焊后应根据使用要求进行时效处理或完全固溶加时效处理，以恢复热影响区的力学性能。需要特别注意的是，焊接热输入应控制在合理范围，过大的热输入会导致热影响区晶粒粗化并降低冲击韧性，多层多道焊时层间温度不宜超过一百五十摄氏度。该材料不适合在淬火状态下承受大拘束度的焊接结构，设计时应考虑焊接顺序与坡口形式对接头质量的影响。

实际应用领域覆盖多个工业部门。在航空工业中用于制造发动机风扇叶片、起落架部件以及紧固件，利用其高强度与中等耐蚀性减轻结构重量。在核电站中该材料被用于制作控制棒驱动机构零部件和阀门阀杆，其抗中子辐照脆化能力优于部分奥氏体不锈钢。在石油化工领域广泛用于制造泵轴、叶轮、密封套以及采油树组件，尤其是含硫化氢的酸性油气田井下工具，该材料成为替代高成本镍基合金的折中方案。在造纸工业的蒸煮设备与漂白工段，该材料制作的刀辊和筛板兼具耐磨与耐蚀性能。食品加工行业利用其易清洁与耐氯化物清洗剂的特点制作切割刀具与输送螺杆。海洋工程中该材料用于制作船舶轴系部件和海水泵阀，但需配合牺牲阳极保护以规避缝隙腐蚀风险。

选型参考与设计注意事项方面，工程技术人员需要根据实际工况明确强度等级与耐蚀性需求的优先级。若设备主要承受静载荷且对重量敏感，可选择高强时效状态使用，但应避免在含湿硫化氢介质中承受高应力。若设备涉及交变载荷或冲击载荷，建议采用过时效状态以保证足够的断裂韧性。该材料的疲劳强度与表面质量密切相关，高应力部件表面应避免尖锐划痕与加工刀痕，必要时可采用喷丸强化提高疲劳寿命。当使用温度超过三百摄氏度时，材料强度会随时间延长发生时效过时效软化，设计应力应参照高温持久强度数据而非室温性能。在腐蚀介质中使用的紧固件与连接件，应考虑电偶腐蚀风险，避免与电位差较大的异种金属直接接触，必要时采用绝缘垫片或表面涂层隔离。

日常维护保养与失效预防需要建立科学的管理制度。该材料在正常服役条件下维护工作量较低，定期清洗去除表面沉积物即可维持钝化膜完整性。若表面出现轻微锈斑，可采用不锈钢专用钝化膏清除并用清水冲洗。严禁使用碳钢丝刷或普通砂纸打磨表面，以免铁质颗粒嵌入造成局部点蚀源。在含氯介质中服役的设备应重点检查法兰密封面、螺纹根部以及焊接热影响区，这些部位是点蚀与应力腐蚀的敏感位置。定期停机检修时可采用着色渗透检测或超声波检测评估表面开口缺陷与内部裂纹，检测频率取决于介质腐蚀性强弱与设备运行压力等级。当发现局部腐蚀深度超过壁厚百分之十时，应评估补焊修复的可行性或直接更换部件，补焊修复需制定专门的焊接工艺规程并考虑焊后消除应力处理对尺寸稳定性的影响。

常见质量问题与对策同样值得关注。材料在冶炼或热加工过程中若控温不当，可能出现铁素体相含量超标的现象，这会降低横向冲击韧性并影响锻造性能，通过成分微调与热加工工艺优化可以控制铁素体比例在合理范围。沉淀硬化处理时若炉温均匀性差，会导致同一批次零件硬度波动超过五洛氏硬度C标尺，影响批量装配的一致性，大型锻件时效处理应配备随炉热电偶监控实际炉温。该材料的延迟裂纹敏感性高于普通不锈钢，磨削加工时若冷却不充分，磨削热可能引起表面二次淬火产生微裂纹，精密磨削应采用软砂轮并保证充分冷却液供给。在强腐蚀介质中服役的部件若选用了过高的强度等级，存在氢脆开裂风险，此时应通过提高时效温度降低实际硬度来改善抗氢脆能力，同时采用阴极保护时需控制保护电位避免析氢反应。

行业标准与质量检验方面，该材料的生产与验收通常依据EN 10088系列标准或ASTM A564标准执行。交货状态可为固溶态或固溶加时效态，需方应在采购合同中明确指定。常规检验项目包括化学成分分析、室温拉伸试验、硬度试验以及晶间腐蚀试验，晶间腐蚀试验方法可参照GB/T 4334的硫酸铜硫酸法。对于承压设备用材料，还需增加冲击试验与超声检测要求，冲击试验温度通常为室温或零下二十摄氏度，具体由设计规范确定。材料表面质量应无裂纹、折叠、结疤等缺陷，允许通过修磨方式清除浅表缺陷但修磨深度不得超过公称尺寸的允许偏差范围。尺寸公差与外形偏差应满足热轧或冷拔钢材的通用标准要求，异型材与锻件的尺寸公差按双方协议执行。质量证明书应注明炉批号、化学成分、力学性能实测值以及热处理工艺参数，确保质量可追溯性。

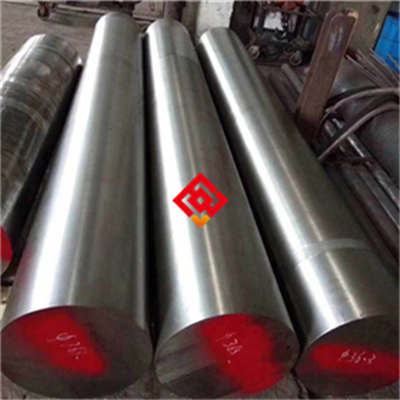

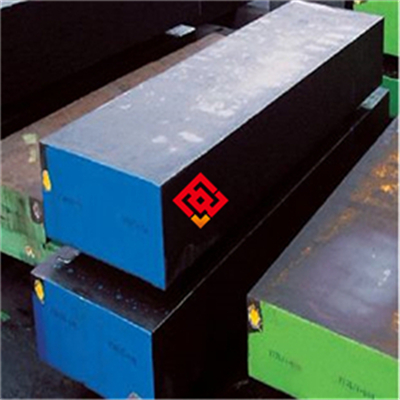

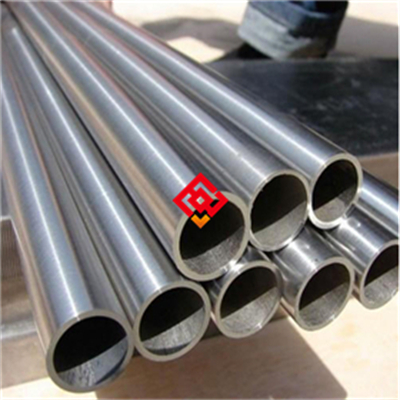

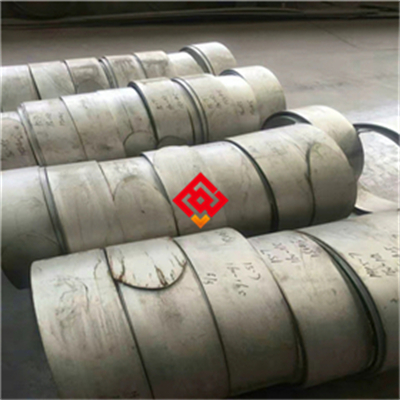

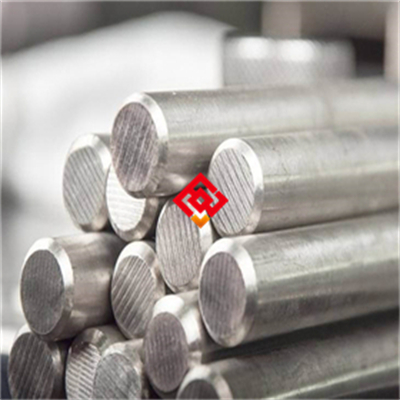

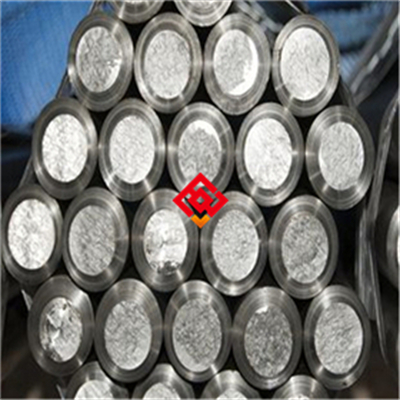

包装运输与存储环节对维持材料品质具有实际意义。该材料以棒材、板材、锻件或管材形式供货时，包装方式需根据表面加工等级确定。冷拔或磨光状态的精密表面应逐支包裹防锈纸并装入木箱或钢架箱，防止运输过程中相互碰撞产生划伤。热加工黑皮状态的毛坯料可散装或捆扎，但应防止雨水长期浸泡导致锈蚀加重。海运出口时需采用气相防锈包装并放置足量干燥剂，集装箱内应封存防锈缓蚀剂。材料存放场地应保持干燥通风，不宜与碳钢材料混放，尤其要避免铁锈粉尘飘落污染表面。若库存周期超过六个月，建议对精密加工表面重新涂覆防锈油。切割下料后的余料应及时标注材质钢号并妥善保管，避免混料事故造成质量隐患。使用单位在领料时应核对材质证明文件与实物标识的一致性，不同炉批号的材料不宜混用同一热处理炉批次。

从经济性角度分析，该材料的价格高于普通马氏体不锈钢如410或420，但低于同强度等级的镍基合金或钛合金。在需要兼顾强度、耐蚀性与成本控制的工况下，该材料提供了具有竞争力的解决方案。设计选型时若仅考虑强度需求可选择更廉价的低合金高强钢，但需额外增加腐蚀裕量或表面防护涂层，全生命周期成本核算往往显示该沉淀硬化不锈钢的综合经济效益更优。在维修更换场景中，该材料的可加工性与可焊性降低了现场施工难度，缩短了停机时间。对于批量采购的用户，建议与供应商签订长期质量协议，明确化学成分波动范围与力学性能离散度控制指标，稳定的质量输入有助于后续加工工艺参数的固化与优化。

环保与安全特性方面，该材料不含铅、砷等有毒元素，在正常服役温度下无有害气体释放，废弃部件可回收重熔利用，符合工业可持续发展的基本要求。机加工过程中产生的切屑与粉尘应分类收集，避免与普通碳钢屑混合影响回收价值。磨削作业产生的含金属粉尘应通过除尘装置收集，操作人员应佩戴防尘口罩。酸洗钝化处理废液需经中和沉淀处理达标后排放，不得直接排入市政管网。该材料在高温烟气环境中表面会形成致密的氧化铬层，阻止基体继续氧化，但在八百摄氏度以上长期使用会发生氧化皮剥落并伴随晶粒粗化，因此不推荐作为耐热钢使用。

结合实际案例来看，某海上石油平台的高压采油树阀杆原设计采用蒙乃尔合金，因成本与交货周期问题改用该材料的高强度状态后，经过两年服役验证，在含二氧化碳与微量硫化氢的产出液中表现出良好的耐均匀腐蚀性能，未出现密封面冲蚀失效问题。某化工厂的离心机转鼓采用该材料替代双相不锈钢后，在保持耐蚀性的同时将转鼓壁厚减薄了百分之十五，提高了离心分离效率并降低了能耗。某核电站的乏燃料池吊篮部件采用该材料制造，在硼酸水介质中长期浸泡后表面状态良好，定期检查未发现应力腐蚀裂纹萌生痕迹。这些案例从不同侧面验证了该材料在复杂工况下的适用性，但每个具体项目仍需根据实际介质成分与操作参数进行针对性评价与试验验证。

综合以上论述，X5CrNiCuNb16-4铜铌镍钢作为沉淀硬化型不锈钢家族中的代表性牌号，其性能特点可概括为高强度、中等耐蚀性、良好的加工适应性以及较宽的性能调节窗口。该材料并非万能材料，在强还原性酸或高温高浓度氯化物环境中存在应用局限性，设计人员应充分理解其微观组织演变规律与失效模式，在选型阶段规避潜在风险。采购环节应严格审核材质证明文件与实物标识，加工环节应遵循经过验证的热处理与焊接工艺规程，使用环节应建立科学的巡检与维护制度。只有将材料特性与工程需求进行精准匹配，并辅以全流程质量管控，才能充分发挥该材料的技术经济价值，为高端装备制造提供可靠的结构材料支撑。工程技术人员在接触具体项目时，建议结合标准技术条件与实测数据开展验证性试验，积累第一手使用经验，逐步形成适合本企业工况条件的选材数据库，为后续同类设备的材料选型提供可借鉴的参考依据。
