S31009 奥氏体耐热钢：工业炉工装恶劣高温的用材

S31009奥氏体耐热钢工业炉工装恶劣高温的用材

工业炉窑连续运转时，炉内辐射管、料架、马弗罐等工装部件长期处于九百摄氏度以上的服役环境。普通不锈钢在此温度区间会因碳化物析出与晶界贫铬迅速丧失抗氧化能力，表面氧化皮反复生成剥落，厚度减薄速度极快，往往数月便出现变形开裂。S31009奥氏体耐热钢正是针对这类高温承载工况开发的成熟材料，其化学成分设计在二十五铬二十镍的基础上严格控制碳含量，通过固溶强化与铬硅元素的协同作用，使材料在高温下仍能维持稳定的奥氏体组织与致密的氧化膜结构。

该材料的核心优势体现在高温强度与抗氧化性能的平衡上。铬含量达到百分之二十四至二十六，在高温氧化性气氛中可形成连续致密的Cr2O3保护膜，这层氧化膜与基体结合牢固，即便在急冷急热的循环工况下也不易剥落。镍含量百分之十九至二十二赋予材料全奥氏体组织，避免了铁素体相在高温长期时效后的析出脆化。碳含量控制在百分之零点零八以下，配合适量的硅元素，显著降低了晶界碳化物的析出倾向，使材料在六百度至一千度区间能保持稳定的力学性能。依据GB/T 4238标准，S31009在九百五十度时的短时抗拉强度仍可维持在六十兆帕以上，这个数值对于承受自重与工件负荷的炉内结构件而言，提供了足够的设计冗余。

从金相组织的稳定性来看，S31009在高温服役过程中的组织演变规律十分明确。长期在八百至一千度保温后，其主要析出相为M23C6型碳化物与少量的Sigma相，但通过合理的成分控制与固溶处理，这些析出相的数量和形态被限制在不会显著损害塑韧性的范围内。实际使用经验表明，在连续式加热炉的辐射管应用中，S31009的使用寿命通常可以达到三千系奥氏体不锈钢的两至三倍，其失效模式多为热疲劳裂纹而非氧化烧损。材料的高温蠕变性能也经过了大量试验数据的验证，在七百至九百度的应力范围内，其持久强度曲线平缓，设计人员可以依据标准数据手册进行可靠的寿命估算。

材料的物理性能参数对炉用部件的结构设计具有直接参考价值。S31009的线膨胀系数在二十至一千度温度区间内约为十八点五乘以十的负六次方每开尔文，与同类高镍奥氏体耐热钢基本一致，在进行异种钢焊接或与炉壳连接时需考虑热膨胀差带来的附加应力。导热系数在常温下约为十四瓦每米开尔文，随温度升高略有上升，在九百度时约为二十六瓦每米开尔文。密度为七点九八克每立方厘米，与常规奥氏体不锈钢相近，不会给炉体支撑结构带来额外的载荷负担。电阻率较高，这一特性使其在电加热元件领域也有少量应用，但主要用途仍集中在火焰加热炉的工装部件上。

冶炼与加工环节对S31009的最终使用性能影响显著。材料通常采用电弧炉加炉外精炼的工艺生产，严格控制磷硫含量分别在百分之零点零三和百分之零点零二以下，以降低晶界偏析倾向。热加工温度区间为九百五十至一千二百摄氏度，终锻温度不宜低于九百度，否则容易在晶界处产生裂纹。冷加工硬化速率较高，在进行冷弯或冷卷制管时需考虑回弹量与中间软化退火工序的安排。焊接是制作炉用工装的主要连接方式，S31009可采用与母材成分相近的焊丝进行氩弧焊或焊条电弧焊，焊接接头在焊态下即有良好的力学性能，但对于承受交变热应力的部件，建议焊后进行固溶处理以消除焊接残余应力并恢复接头的塑性储备。

针对不同的炉型与工装形式，S31009的选型需要结合具体工况进行差异化考量。连续式退火炉的马弗罐与辐射管，要求材料具备良好的抗渗碳性与抗热震性，此时可选用S31009的薄壁管材以降低热应力幅值。周期式热处理炉的料盘与料架，由于频繁进行装出炉操作，承受较大的机械冲击与急冷急热交替，宜采用铸造或锻造态S31009并设计合理的加强筋结构。用于熔锌炉或铝液保温炉的工装部件，需注意锌液与铝液对高镍材料的选择性腐蚀，此时S31009的适用性需结合液态金属的流动状态与温度梯度综合评估，必要时可参考同类工况下的挂片试验数据。在含硫气氛的燃烧环境中，材料的耐蚀性会有所下降，因为硫与镍形成的低熔点共晶体会沿晶界侵入，这类工况应优先考虑含硅量更高的牌号或采用表面渗铝处理。

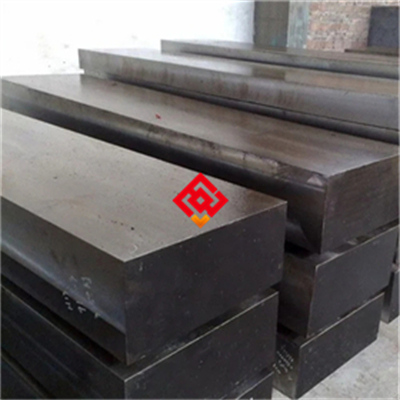

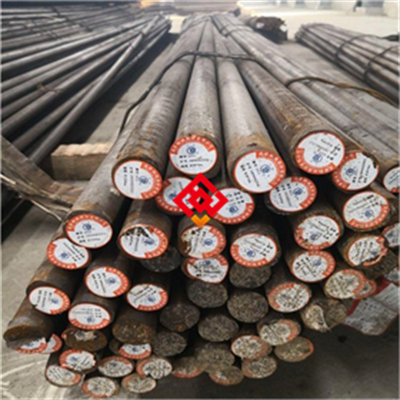

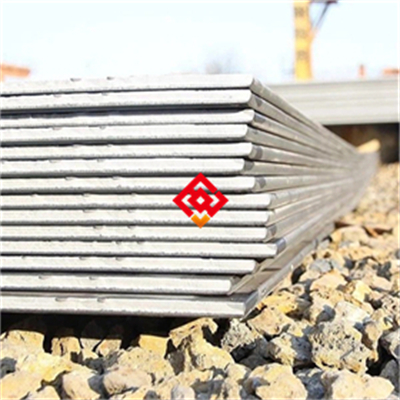

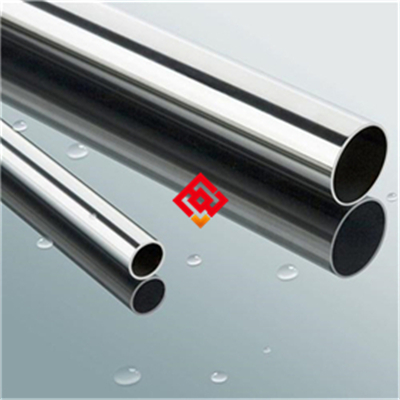

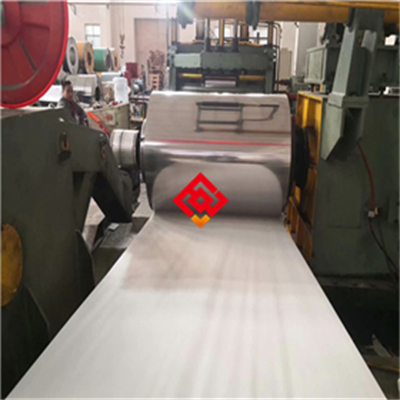

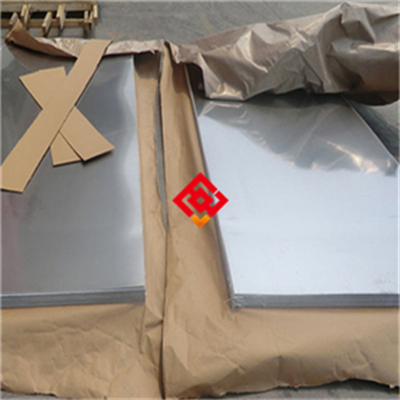

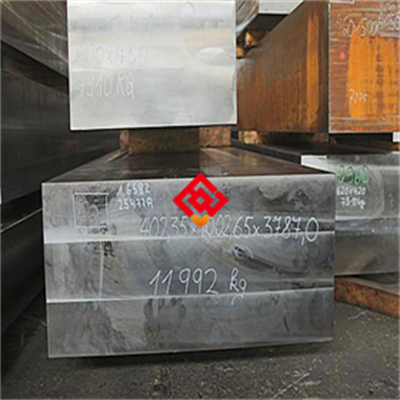

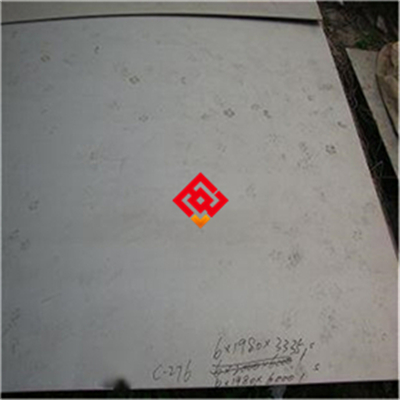

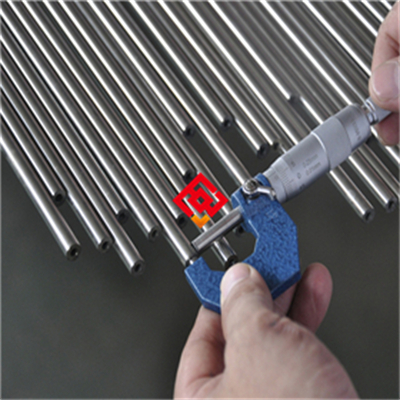

材料的供货形态覆盖了工业炉制造所需的全部常见规格。中厚板厚度六至六十毫米，可用于炉罐、炉底板的焊接制造。无缝管规格外径十二至四百毫米，壁厚二至二十毫米，是辐射管与气体输送管路的首选形态。锻件与棒材适用于法兰、吊挂件及螺栓等受力部件的加工。冷轧薄板与带材用于制作炉衬锚固件与波纹膨胀节。各形态产品均执行GB/T 4237、GB/T 13296或GB/T 1221等对应标准，交货状态分为固溶处理态与酸洗态，板材平整度与管材直线度均满足压力容器及工业炉的制造要求。用户采购时需明确所需形态的执行标准与尺寸公差，批量订货时可协商附加超声检测或晶间腐蚀试验等验收项目。

安装与维护环节的注意事项直接影响工装的使用寿命。新制作的S31009炉辊或料架在首次投入使用前，建议在炉内进行空载预热，升温速率控制在每小时一百摄氏度以内，并在六百度与八百五十度分别保温两小时，使表面形成均匀稳定的初始氧化膜。运行过程中应避免炉温超过材料的极限使用温度，尽管S31009在短时超温下不会立即失效，但长期超温运行会加速氧化膜的增厚与剥落循环。定期停炉检修时，应趁部件尚有余温时清除表面的积灰与氧化皮碎屑，避免含有硫或氯的沉积物在潮湿环境下引发点蚀。对于出现轻微变形的料架，可以采用局部加热校正，但加热温度不应超过固溶处理温度，以免引起局部晶粒粗化。焊接修补仅适用于非承载部位的小缺陷，承载部件的修补需经应力计算与工艺评定后方可实施。

在工业炉工程领域，S31009的性价比优势在多维度比较中得以体现。与铁素体系耐热钢相比，其高温强度与组织稳定性明显占优，尽管初始采购成本较高，但按使用寿命折算的单位时间成本往往更低。与镍基高温合金相比，S31009在不超过一千度的常规炉用温度区间内性能差距不大，而成本优势显著。与表面涂层处理的普通不锈钢相比，S31009为全截面均质材料，不存在涂层剥落后基体迅速失效的风险，对于设计寿命要求十年以上的炉用设备，材料本身的可靠性远胜于防护涂层的短期效果。正是基于这些工程经济性考量，国内外工业炉设计规范中均将S31009列为九百至一千一百度区间工装部件的推荐用材，其应用范围涵盖钢铁热处理、有色金属加工、建材烧结、化工转化炉等众多连续作业的工业领域。

材料在工程应用中的失效分析案例也为后续选型提供了宝贵参考。某不锈钢制品厂连续退火炉的辐射管曾频繁出现焊缝附近的开裂失效，取样分析发现裂纹沿晶界扩展，断口表面附着大量含硫元素的黑灰色腐蚀产物。排查确认该炉使用的燃气含硫量超标，且燃烧气氛偏还原性，导致材料表面无法形成稳定的氧化膜。更换为经过预氧化处理的S31009管材并加装燃气脱硫装置后，辐射管寿命从八个月延长至三十个月以上。这一案例说明，即便材料本身的耐高温性能达标，实际服役环境中的微量腐蚀介质也可能成为决定寿命的关键变量，选型时须对气氛成分与燃料品质进行充分调研。

关于S31009的焊接工艺要点，工程实践中积累了成熟的操作规范。焊前清理坡口及两侧各二十毫米区域内的油污与氧化皮，采用较小的热输入进行多层多道焊，层间温度控制在一百五十摄氏度以下，以避免焊缝金属过热导致晶粒长大。焊丝选用ERNiCr-3或同材质的S31009焊丝，焊条电弧焊时选用E310H-16焊条并严格执行烘干制度。厚度超过二十毫米的构件焊前需预热至一百五十至二百摄氏度，焊后进行快速冷却以抑制碳化物在敏化温度区间的析出。对于现场安装的异种钢接头，如S31009与低合金钢炉壳的连接，需在低合金钢侧堆焊过渡层，防止碳迁移在交界处形成硬化带。焊接接头的质量检验通常包括外观检查、渗透检测与射线探伤，重要承压部件还需进行焊接工艺评定以确认接头的常温与高温力学性能满足设计要求。
