医院IBMS系统集成设计：BAS设备管控、能碳数据分析、照明智慧联动

医院IBMS系统集成设计：BAS设备管控、能碳数据分析、照明智慧联动

一、设计总则

本次医院IBMS智能集成系统设计，立足智慧医院、绿色医院建设标准，针对医院24小时不间断运行、诊疗区域环境严苛、能耗结构复杂、运维压力大的行业特点，以IBMS综合集成平台为统一中枢，深度整合BAS楼宇设备管控、能碳数据分析、智能照明智慧联动三大核心模块，彻底打破各子系统独立运行、数据割裂、无协同联动的行业痛点。

方案核心设计目标：以BAS筑牢医疗设备与环境安全底线，以智能照明实现全场景精细化适配与节能运行，以能碳数据实现能耗碳排可测、可析、可管、可控，通过IBMS全域统筹调度，形成“设备可控、环境合规、能耗精益、运维高效、节能落地”的智慧医院楼宇一体化管控体系，兼顾医疗业务专业性、院区运行稳定性与长期低碳降本价值。

亚川科技联系 一八零、六六八七、三一八一（侯经理）、20年专注于IBMS系统集成3D可视化数字孪生管理平台、建筑设备一体化监控系统、建筑设备管理系统、楼宇自控DDC系统、冷热源群控系统、空气质量监控系统、智能照明系统、能源能耗管理系统、FMCS厂务信息管理系统,DCIM数据中心基础设施管理系统、空气流向管理系统、消防防排烟一体化监控系统。源头厂家，一站式服务

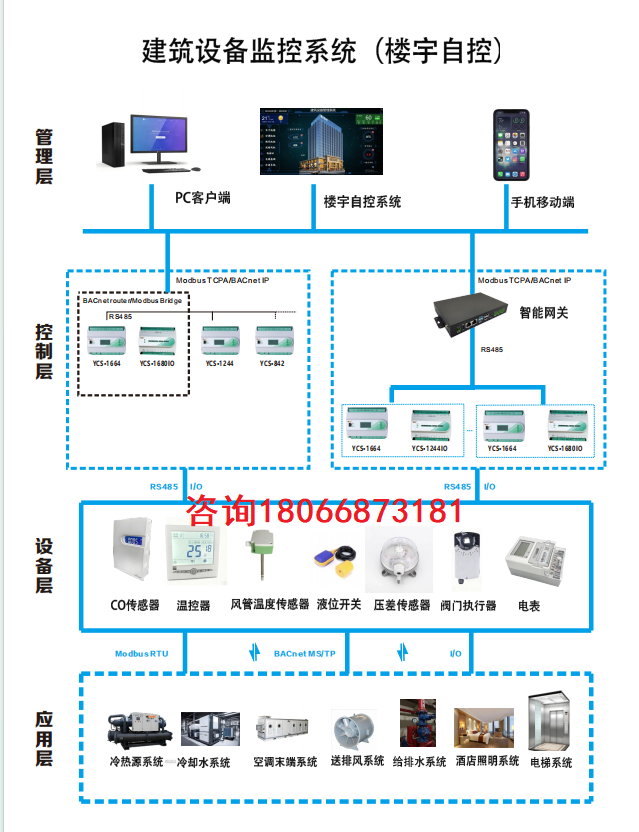

二、总体架构设计（三层核心集成架构）

本次采用「终端感知层—子系统执行层—IBMS集成平台层」轻量化集成架构，适配医院现有设备利旧改造，兼容多协议、多品类设备，架构稳定、施工无干扰、可扩展性强。

2.1 感知采集层

全域部署工业级采集终端，覆盖三大模块感知点位：BAS配套温湿度、压差、空气质量、设备运行传感器；智能照明配套照度传感、人体感应、KNX总线采集模块；能碳管理配套智能水电分项计量终端、能耗网关，实现设备工况、环境参数、用光状态、能耗碳排数据全量、实时、精准采集。

2.2 子系统执行层（三大核心业务模块）

各子系统各司其职、独立履职，保留原有专业管控能力，作为IBMS平台的底层执行单元，包含BAS楼宇自控设备管控、能碳数据分析、智能照明智慧联动三大核心板块，保障专业控制精度与运行稳定性。

2.3 IBMS集成平台层（统筹中枢）

统一对接三大子系统，完成多源数据清洗、标准化、统一口径、集中存储，提供跨系统联动策略引擎、可视化监控、异常告警、报表归档、权限管控能力，实现单一平台全域管控，解决多平台运维繁琐、数据无法互通、联动无法落地的核心问题。

三、核心模块专项集成设计

3.1 BAS楼宇自控：全院机电设备精准管控设计

BAS作为医院楼宇运行核心底盘，聚焦医疗环境合规+设备稳定运行双重核心，实现全院机电设备自动化、精细化管控，重点适配手术室、ICU、医技科室等特殊医疗场景。

管控覆盖范围：空调机组、新风机组、风机盘管、净化机组、通风排烟、给排水、压差控制等所有楼宇机电设备。

核心设计功能：一是精准环境调控，严格匹配医疗标准，实现手术室、ICU恒温、恒湿、恒压差、高洁净度自动调节，保障诊疗环境合规；二是设备全自动运维，支持时序启停、负荷自适应调节、故障自检测，规避人工操作滞后、设备带病运行问题；三是状态全域监控，实时上传设备运行工况、启停状态、异常信息至IBMS平台，实现设备状态可视化、故障预警前置化。

集成联动逻辑：BAS设备运行数据同步至能碳系统，作为设备能耗核算、能耗异常溯源的核心依据；同步接收IBMS联动指令，根据照明人员感应状态、能耗超标信号，自动优化设备运行负荷，实现按需运行、节能降耗。

3.2 能碳管理：全维度数据化分析设计

以数据量化、精准溯源、节能落地、合规审计为设计核心，打通设备能耗、照明能耗、区域能耗数据，解决医院能耗台账模糊、浪费点位不明、节能收益无法对账的痛点。

核心设计功能：一是分项精准计量，实现全院、分楼栋、分科室、分区域、分设备的水电能耗分项统计，单独核算照明、空调、新风等重点系统能耗；二是碳排智能核算，基于能耗数据自动完成碳排放量化统计，适配绿色医院评审、公共机构低碳考核要求；三是能耗智能分析，支持同比、环比、峰谷对比分析，智能识别无效能耗、能耗异常点位，输出节能优化建议；四是数据闭环对账，全程数据可溯源、防篡改，自动生成合规报表，支撑节能收益核算与运维考核。

集成联动逻辑：实时抓取BAS机电设备、智能照明运行数据，实现能耗与设备工况、用光状态一一对应；能耗超标、碳排异常时，主动推送预警至IBMS平台，联动设备、照明策略优化，形成“监测—分析—预警—优化—复盘”的能碳管控闭环。

3.3 智能照明：医疗场景智慧联动设计

基于KNX标准总线架构设计，适配医院差异化用光需求，兼顾医疗作业专业性、患者舒适度与节能性，实现从人工管控向场景化、自动化、智能化联动管控升级。

核心设计功能：一是分区场景管控，区分手术室诊疗模式、门诊值守模式、病区陪护模式、夜间值守模式，支持亮度、色温精准调节，适配不同医疗场景用光标准；二是智能感应节能，依托人体感应、照度传感，实现“人来灯亮、人走灯灭、亮暗自适应”，彻底杜绝院区长明灯问题；三是远程集中管控，支持IBMS平台一键启停、分区管控、定时策略切换，适配医院作息与节假日运营节奏；四是照明能耗独立统计，精准核算单路、单区域照明能耗，细化节能台账。

集成联动逻辑：照明运行状态、人员在岗数据同步至IBMS与BAS系统，实现光环境与空调、新风设备联动调节；无人场景自动降载照明、同步下调机电设备负荷；诊疗场景自动切换专业照明模式，同步锁定设备最优运行参数，实现舒适、合规、节能三重平衡。

四、IBMS跨系统核心联动设计（医疗专属）

4.1 核心诊疗区联动（手术室/ICU）

BAS监测到净化、新风设备启动，判定诊疗作业开启 → IBMS自动触发智能照明切换高精度手术专用光环境模式 → 能碳系统独立统计该诊疗区域设备+照明专项能耗 → 环境参数波动时，IBMS同步微调BAS设备负荷与照明参数，在严守医疗合规标准的前提下，杜绝设备满负荷无效能耗。

4.2 住院病区人性化节能联动

智能照明人体感应识别病区无人状态 → 自动调暗/关闭冗余照明 → IBMS联动BAS下调空调、新风运行负荷，降低空载能耗 → 能碳系统实时更新病区能耗数据，自动生成节能分析台账，保障患者休养环境的同时实现精细化节能。

4.3 门诊及后勤公共区域分时联动

IBMS时序策略自动匹配上下班、节假日、淡旺季运营节奏 → 智能照明按需切换开闭、调光模式 → BAS同步适配公共区域空调、通风设备启停与负荷调节 → 能碳系统分时统计峰谷能耗，智能挖掘公共区域能耗浪费点位，实现常态化节能管控。

4.4 能耗异常智能闭环联动

能碳系统监测能耗、碳排异常超标 → 推送预警至IBMS平台 → 自动调取BAS设备运行记录、照明工况数据，快速定位异常根源（设备故障、长亮耗能、负荷异常）→ 自动执行优化策略并推送运维告警，实现问题快速处置、能耗及时止损。

五、系统设计核心优势

- 医疗场景深度适配：所有控制策略、联动逻辑贴合医院诊疗流程，优先保障手术室、ICU等核心区域医疗环境合规、设备运行稳定，节能不影响医疗业务。

- 三位一体闭环管控：BAS管设备安全、能碳管数据效益、照明管场景节能、IBMS做全局统筹，打破单一系统短板，实现安全、舒适、节能、运维多维价值统一。

- 节能收益可落地可溯源：全链路数据互通、能耗精准分户计量，节能效果有据可查、可对账、可固化，彻底解决节能收益无法兑现、无法溯源的行业痛点。

- 运维极简高效：多系统统一汇聚单平台管控，故障统一告警、策略统一编辑、报表自动生成，大幅降低医院后勤运维人工成本。

- 兼容性与扩展性强：兼容BACnet、Modbus、KNX、MQTT等主流协议，支持原有设备利旧改造，施工零干扰医院运营，可后续拓展安防、医气、冷链等子系统集成。

- 合规性全面达标：全量数据可存档、可追溯、可审计，满足绿色医院评审、公共机构能耗考核、碳排放合规监管各项要求。

六、落地实施设计流程

第一阶段：基线勘测与数据接入：完成全院设备、点位、协议摸排，锁定改造前能耗与设备运行基线，完成BAS、智能照明、能碳系统标准化接入，实现基础数据互通。

第二阶段：策略配置与联调落地：按医院各区域功能属性，定制医疗专属跨系统联动策略，完成设备调试、场景优化、参数校准，实现全系统自动化协同运行。

第三阶段：验收优化与交付培训：完善能碳分析、告警运维、报表归档功能，完成整体合规验收，开展运维人员实操培训，建立长效运维机制，保障系统长期稳定发挥价值。
