4J50定膨胀合金该怎样区分适配玻璃还是陶瓷封接

4J50定膨胀合金是一种在电子真空工业领域应用广泛的铁镍合金材料，其核心特性在于具有可控的线膨胀系数，能够与特定种类的玻璃或陶瓷材料实现气密封接。很多采购方和技术人员在初次接触这种材料时，最常提出的问题就是如何判断手中的4J50合金究竟适配哪种封接对象。这个问题的答案并不复杂，但需要从合金的成分特性、封接工艺要求以及实际应用环境三个层面来理解。

从材料本身的物理特性来看，4J50合金的名义化学成分以铁为基体，镍含量控制在百分之四十九到百分之五十点五之间，同时含有微量的碳、硅、锰、磷、硫等杂质元素。其中镍含量的精确控制决定了合金的膨胀行为。在室温到四百摄氏度的温度区间内，4J50合金的平均线膨胀系数大约在每摄氏度九点二到十点零乘以十的负六次方毫米每毫米每摄氏度之间波动。这个数值范围恰好落在多数软玻璃和部分微晶玻璃的膨胀系数区间内，因此4J50合金最常见的封接对象是与之匹配的钼组玻璃。所谓的钼组玻璃，是指那些膨胀系数与金属钼接近的玻璃材料，这类玻璃在电真空器件中常用来制造管壳、芯柱和绝缘支撑件。如果手头的4J50合金需要与玻璃封接，优先考虑的就是这类膨胀系数在每摄氏度八点五到十点五乘以十的负六次方毫米每毫米每摄氏度之间的玻璃牌号。

陶瓷封接则是另一条技术路线。氧化铝陶瓷的膨胀系数通常较低，大约在每摄氏度六点五到七点五乘以十的负六次方毫米每毫米每摄氏度之间，与4J50合金的自然膨胀特性并不直接匹配。要实现合金与陶瓷的可靠封接，通常需要采用活性金属法或钼锰金属化法，在陶瓷表面预先烧制一层金属化层，再通过钎焊工艺将合金零件与陶瓷零件连接在一起。在这个过程中，4J50合金自身的膨胀系数虽然与陶瓷存在差异，但通过合理的结构设计和钎料选择，可以借助中间层的塑性变形来吸收热应力。因此，当4J50合金用于陶瓷封接时，合金本身并非直接与陶瓷发生熔融结合，而是通过金属化层和钎料间接实现气密连接。判断合金是否适配陶瓷封接，不能只看膨胀系数是否一致，更要看整体的封接结构设计是否能够承受温度循环带来的应力积累。

从实际应用场景来区分，4J50合金在电真空器件中的角色决定了其封接对象。在行波管、磁控管、速调管等微波电子管中，4J50合金常被加工成封接环、引线帽、管壳法兰等零件。如果器件的工作温度较高，且对绝缘性能有严格要求，通常选用陶瓷作为绝缘外壳，此时4J50合金零件需要与陶瓷金属化层进行钎焊封接。如果器件的工作温度相对温和，对机械强度要求不是极端苛刻，则倾向于选用玻璃封接，因为玻璃封接工艺成熟、成本较低、气密性容易保证。在采购4J50合金材料时，供应商通常会随货提供材质证明书，上面标注的膨胀系数实测值可以作为初步判断依据。若实测膨胀系数在每摄氏度九点五左右，说明该批次材料更偏向于玻璃封接用途；若实测值偏低，接近每摄氏度九点零，则可能需要通过镀镍或镀铜处理后再用于陶瓷封接，以改善润湿性和应力缓冲能力。

从加工工艺角度观察，玻璃封接对合金表面的清洁度要求极高。合金零件在封接前需要经过严格的除油、酸洗和烧氢处理，去除表面氧化层和油污，确保玻璃熔融后能够与金属表面充分浸润。而陶瓷封接则更关注合金零件的尺寸精度和表面粗糙度，因为钎焊间隙通常控制在零点零五毫米以内，间隙过大或过小都会影响钎料的毛细流动，导致封接强度下降或出现漏气。如果4J50合金零件表面有划伤、凹坑或者毛刺，在玻璃封接中可能引发气泡或炸裂，在陶瓷封接中则可能造成钎料填缝不实。因此，根据后续封接工艺的不同，对合金零件的前处理要求和机械加工要求也存在明显差异。采购方在定制4J50合金零件时，应明确告知供应商最终的封接对象是玻璃还是陶瓷，以便供应商在热处理制度和表面状态上做出相应调整。

从失效模式来反向判断也是一种实用的方法。玻璃封接的4J50合金零件，如果封接后出现玻璃炸裂或密封处慢性漏气，往往是因为合金与玻璃的膨胀系数匹配度不足，或者合金内部存在成分偏析导致局部膨胀异常。陶瓷封接的4J50合金零件，如果封接后在热冲击试验中出现界面剥离，则多半是钎料层过厚或封接应力过大。通过观察失效位置和断口形貌，有经验的工艺人员能够反推出当初选用的合金是否适合该种封接方式。对于没有足够技术积累的使用单位，建议直接向材料供应商索取合金的膨胀系数曲线和批次一致性报告，同时提供封接对象的牌号和尺寸图纸，让供应商协助判断匹配性。正规的合金生产厂家通常具备完善的检测手段，能够根据客户提供的封接材料参数推荐合适的合金牌号或调整热处理工艺。

在选型过程中还需要注意一个常见误区，即认为4J50合金可以同时兼容玻璃和陶瓷封接。实际上，同一批次、同一热处理状态的4J50合金很难同时满足两种封接对象的苛刻要求。玻璃封接要求合金具有稳定的奥氏体组织，避免在封接温度下发生相变导致膨胀突变。陶瓷封接则更看重合金的高温强度和抗蠕变性能，因为钎焊温度通常高于玻璃封接温度。如果确实需要一种材料兼顾两种封接场景，建议采用复合结构设计，比如在合金表面局部复合一层与陶瓷膨胀匹配的中间层，或者将合金零件设计成薄壁柔性结构来降低应力。但这些方案都会推高制造成本，在常规项目中并不推荐。合理的做法是，根据产品最终的应用环境和工作条件，明确选定一种封接方式，然后专门针对该方式选用和验收4J50合金材料。

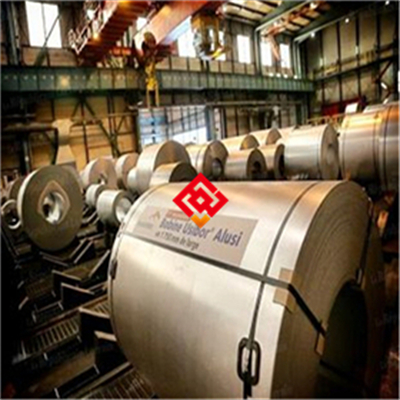

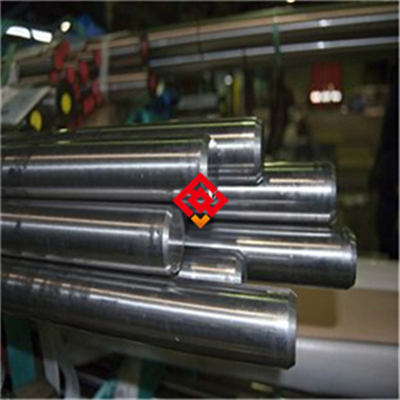

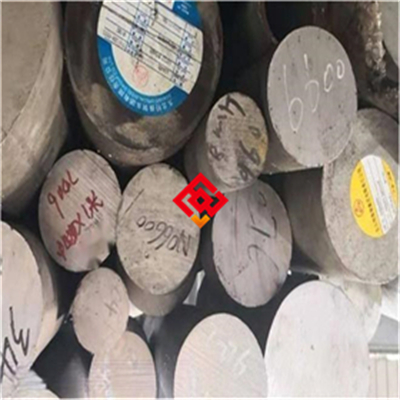

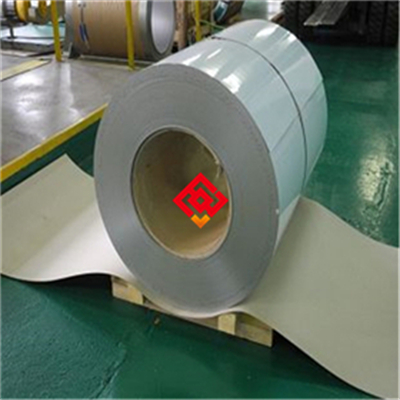

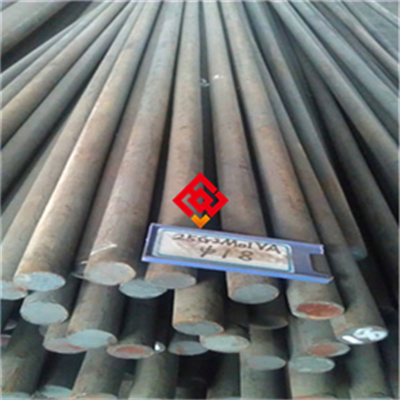

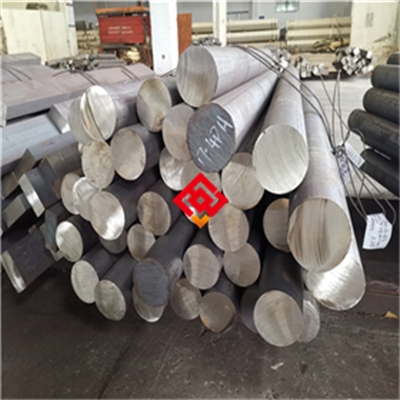

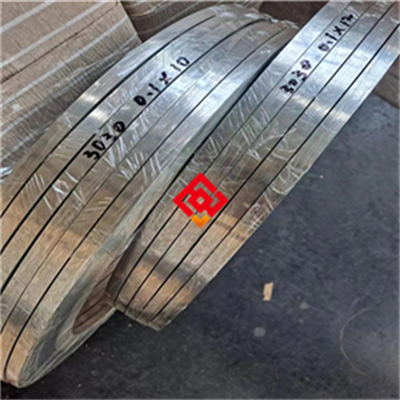

关于4J50合金的供货形态，市场常见的有冷轧带材、圆棒、丝材和锻件。带材多用于冲制封接环和引线片，厚度范围通常在零点一毫米到二点零毫米之间。棒材用于机加工生产管座和法兰，直径规格从几毫米到几十毫米不等。丝材则用于制作栅极引线和支撑杆。不同形态的材料在封接性能上没有本质区别，但表面质量和尺寸公差会直接影响封接工艺的稳定性。采购时应注意查看材料是否经过真空熔炼，真空熔炼的合金气体含量低、成分均匀性好，更适合高要求的电真空封接应用。如果预算允许，优先选择真空感应熔炼加真空自耗重熔的双真空工艺生产的材料，其批次稳定性和微观组织均匀性明显优于普通电弧炉熔炼的材料。

在使用4J50合金进行封接试验时，建议先制作小批量的试样进行验证。试样与正式零件采用相同的加工工艺和热处理制度，与目标玻璃或陶瓷按实际封接工艺制成试件，然后进行气密性检测、热冲击试验和机械强度测试。气密性检测通常采用氦质谱检漏法，漏率小于每秒钟一点零乘以十的负九次方帕立方米即可认为合格。热冲击试验的温度范围应根据产品实际工作条件设定，一般要求从室温急升至四百摄氏度再急冷至室温，循环若干次后封接界面无裂纹和剥离。机械强度测试则通过拉伸或剪切方式测定封接界面的结合力。只有通过这些验证的批次材料，才能批量投入生产。这个验证过程虽然增加了前期工作量，但能有效避免批量封接失效带来的巨大损失。

日常维护与存储方面，4J50合金零件在封接前应存放在干燥洁净的环境中，避免接触酸性气体和盐雾。如果存放时间超过三个月，建议在使用前重新进行烧氢处理，以去除表面可能形成的轻微氧化膜。合金零件在搬运和装配过程中应佩戴洁净手套操作，防止汗渍和油污污染表面。对于已经完成封接的组件，在后续装配和运输过程中同样需要避免剧烈震动和局部受力，防止封接界面产生微裂纹。这些操作细节看似琐碎，却直接影响封接件的长期可靠性和使用寿命。

综合来看，4J50定膨胀合金的封接对象选择并非单纯依赖材料牌号，而是要结合膨胀系数匹配、封接工艺条件、零件结构设计和实际使用环境综合判断。玻璃封接适合膨胀系数匹配良好、工作温度适中、成本敏感的场合，陶瓷封接适合高温高绝缘、机械强度要求高的场合。采购方在明确自身产品需求的基础上，与材料供应商保持充分沟通，提供准确的封接材料参数和零件图纸，就能获得最合理的选型建议。同时，通过小批量验证和严格的过程控制，能够确保每一批4J50合金零件都具备稳定可靠的封接性能，为最终产品的质量提供坚实保障。
