1J52软磁合金磁损耗大小适合高频还是低频场景

干了大半辈子软磁合金，天天跟1J52打交道，今天咱们就聊聊这个磁损耗的事儿。老有客户打电话来问，上来第一句就是“这材料到底适合高频还是低频”，我总得先反问一句“您做的是啥器件，工作频率大概多少”。为啥这么问？因为这材料不是万能的，用对了地方它是宝，用错了地方它就是废铁。

先把这个磁损耗说白了。磁损耗，就是材料在交变磁场里来回磁化时，自己内部“内耗”掉的那部分能量。这部分能量不会凭空消失，全变成了热量。损耗大，器件就发热，效率就低。1J52这个牌号，属于铁镍软磁合金，镍含量在52%左右。它的特点就是磁导率（通俗说就是材料被磁化的难易程度，越容易磁化，导磁性能越好）特别高，初始磁导率能到好几万，饱和磁感应强度也不低。但有一点，它的电阻率不高，这是铁镍合金的通病。电阻率低意味着啥？意味着在高频下，涡流损耗（交变磁场在金属内部感应出的漩涡状电流，这个电流本身也会发热，而且频率越高发热越厉害）会急剧上升。所以你要是拿它做高频变压器，那铁芯会烫得能煎鸡蛋，效率一塌糊涂。

前阵子有个做互感器的客户，拿我们的1J52带材试样，回去绕了个小磁环，兴冲冲打电话说“你们这材料不行啊，测出来损耗比我原来用的高好多”。我问他频率多少，他说50kHz。我一听就乐了，50kHz对1J52来说确实太高了，那已经超出了它的舒适区。我让他把频率降到1kHz以下再试试，或者直接用我们做好的标准环样，在400Hz下测损耗。他回去一试，隔天又打来电话，语气完全变了：“师傅，这回数据漂亮多了，损耗比原来的硅钢片低了将近一半，磁导率也高，灵敏度好。之前是我没搞清楚工况，错怪你们了。”其实这也不怪他，很多客户对软磁材料的频率特性不太了解，总觉得磁导率越高越好，忽略了损耗跟频率的关系。1J52的强项在低频，准确说是在1kHz以下，特别是工频50Hz到几百赫兹这个区间，它的优势非常明显。高频段有高频的专用材料，比如铁氧体或者非晶纳米晶，那是另外的路子。

再说个车间里的事。上周我们刚做完一批1J52的冷轧带材，厚度0.1mm的，客户要用来做精密电流互感器铁芯。这批料要求严格，磁性能要测，表面质量也要看。我们抽检时发现有一卷带材的表面有一点点轻微的划痕，不仔细看根本看不出来。按说这也不影响磁性能，但客户是做精密器件的，表面缺陷可能导致叠片系数下降，影响产品一致性。我们直接把这卷料挑出来，重新开炉退火（退火就是把材料加热到一定温度再缓慢冷却，目的是消除内部加工应力，让晶粒长大，磁性能才能完全发挥出来）。这活儿急不得，温度控制要精确到正负五度，保温时间也得掐准了，多一分钟少一分钟出来的性能都不一样。处理完再测，损耗和磁导率都回到正常水平了，这才敢发货。干这行就得有这个耐心，材料这东西，你糊弄它，它就糊弄你。

关于1J52的磁损耗，还有个常见问题，就是客户分不清损耗和矫顽力（矫顽力就是让材料退磁需要的反向磁场强度，数值越小，说明材料越容易被磁化也越容易退磁，软磁材料都希望这个值低）的关系。有人觉得损耗大就是矫顽力高，其实不完全对。1J52的矫顽力很低，一般不到2A/m，这说明它磁化起来很轻松，磁滞回线（材料磁化一个完整周期画出的闭合曲线，面积越大代表损耗越大）特别窄，所以磁滞损耗（材料反复磁化时，内部磁畴翻转摩擦产生的损耗，是磁损耗的主要组成部分之一）很小。它的损耗主要来自涡流，所以解决高频下的涡流损耗问题，通常靠减薄带材厚度，比如做0.05mm甚至0.03mm的超薄带，把涡流通路切断。但带材越薄，叠片系数越低，成本也越高。所以选材料永远是性能、成本、工艺三者平衡的过程，没有哪一种材料是绝对完美的。

咱们再说说这材料的硬指标。1J52的带材，常规厚度从0.05mm到0.5mm都有，宽度可以做到200mm以上。磁性能方面，初始磁导率μi≥30000，最大磁导率μm≥100000，饱和磁感应强度Bs在1.4T左右，矫顽力Hc≤1.6A/m。这些数值都是我们出厂前逐批检测的，用的是标准环样，在直流磁特性测量仪上测的。每批料都有检测报告，数据可追溯。客户拿回去做成的器件，性能一致性有保障。不像有些小厂，批次之间波动大，这炉好那炉差，客户做出来的产品性能忽高忽低，最后还找不到原因。我们做这行几十年了，最看重的就是稳定，每一炉的成分、每一道工序都严格控制，不敢有半点马虎。

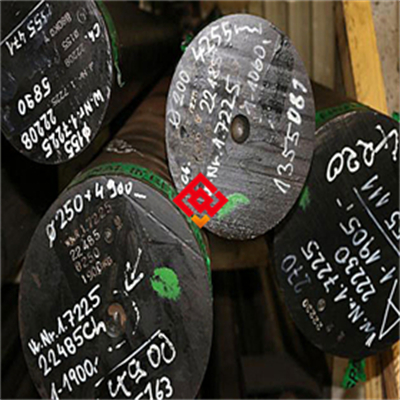

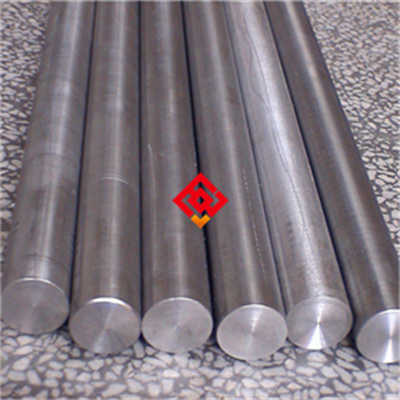

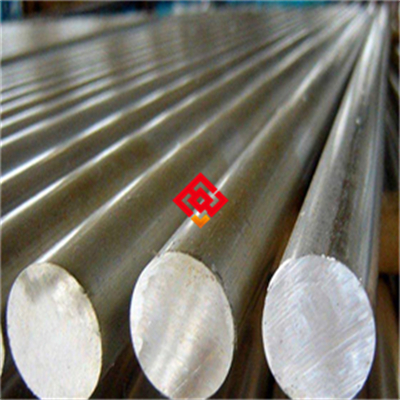

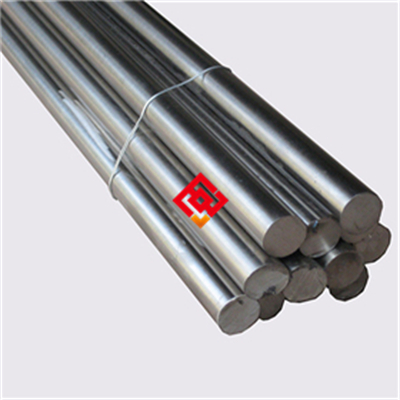

最后说点实在的。1J52这材料，适合做低频高精度的器件，比如精密电流互感器、漏电保护开关、高精度电感器、磁屏蔽罩，还有各种仪器仪表的铁芯。工作频率尽量控制在1kHz以下，在这个区间，它的高磁导率、低损耗优势能发挥到极致。你要是做开关电源变压器那种几百kHz的活儿，别用1J52，那用非晶或者铁氧体更合适。材料选对了，事半功倍；选错了，再好的材料也是白搭。有拿不准选材的，欢迎发个消息聊聊，或者直接拿我们的样品去测一测，试过才知道到底行不行。我们这儿带材、棒材都有，规格齐全，也可以按客户要求分条、剪切，交货周期一般在15天左右，急单也能商量。反正一句话，做材料跟做人一样，实在点好，用数据说话，用质量交朋友。
