1J66 软磁合金更适配直流磁场还是交流磁场工况

1J66软磁合金交直流磁场工况适用性全面介绍

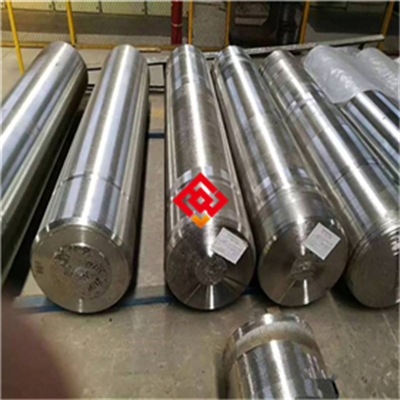

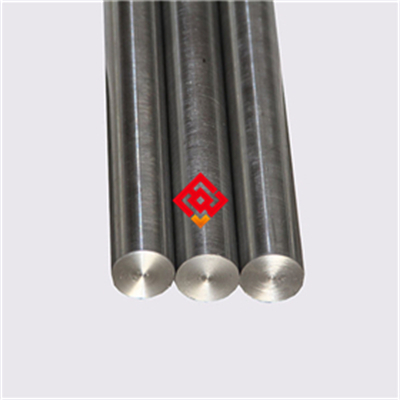

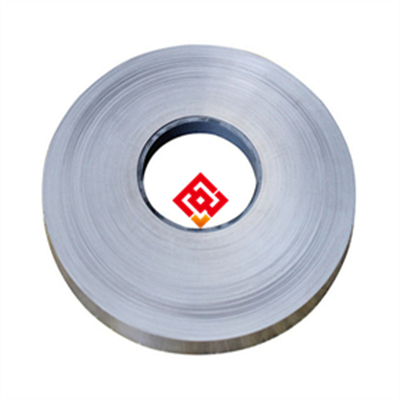

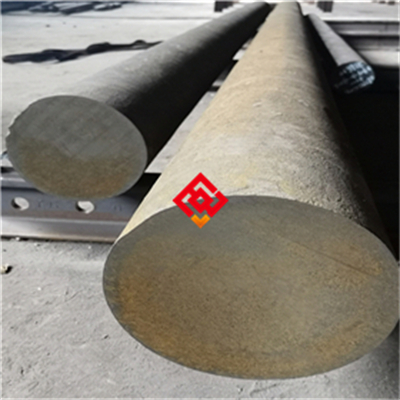

1J66软磁合金是一种铁镍基精密软磁材料，国内对应牌号标准执行GB/T 14986相关技术规范，主要成分为镍含量约65%并添加少量钼元素，其余为铁。这种合金在材料分类上归属于高镍系软磁合金，其最突出的性能特征是在弱磁场条件下具有极高的初始磁导率，同时矫顽力极低，磁滞回线狭窄，这使得它在需要高灵敏度磁响应的小信号场景中表现突出。实际生产中，1J66通常以冷轧带材、细丝或棒材形式供货，带材厚度常见规格从0.02毫米到2.5毫米不等，宽度依据用户需求定制，表面状态有光亮退火态或绝缘涂层态可选。

关于1J66软磁合金究竟更适合直流磁场工况还是交流磁场工况，需要从材料物理本质和具体应用需求两方面展开分析。从直流应用角度看，1J66在恒定磁场环境下工作的核心优势体现在磁导率的稳定性上。直流磁场中不存在频率变化带来的涡流损耗问题，材料内部磁畴的转向和畴壁位移过程不受时间因素干扰，因此能够充分发挥其高磁导率特性。在直流继电器、电磁阀、磁屏蔽罩、磁轭等器件中，1J66可以提供非常高的磁通放大倍数，使得器件在较小的励磁安匝数下就能获得足够的磁感应强度，这对于降低线圈温升、缩小器件体积有直接帮助。例如在精密直流电磁铁芯中，使用1J66替代普通纯铁或低碳钢，在相同励磁电流下磁通密度可提升数倍，且磁滞损耗极小，反复通断后剩磁很低，有利于提高动作一致性。

交流工况下，1J66的表现则需要区分频率区间来讨论。在低频范围，大致指工频50赫兹至400赫兹的中频区间，1J66的损耗主要由磁滞损耗和涡流损耗两部分构成。由于1J66的矫顽力极低，磁滞回线面积小，其单位周期的磁滞损耗显著低于硅钢和纯铁，这是其在低频交流应用中具备优势的关键所在。但需要注意，1J66的电阻率约为45微欧厘米，相比硅钢的50至60微欧厘米略低，相比铁氧体则高出一个量级以上，因此在低频段涡流损耗尚不突出，整体铁损表现优于取向硅钢之外的多数软磁材料。然而当频率升高至千赫兹级别以上，涡流损耗随频率平方增长，1J66的薄带优势开始体现，极薄规格带材可以部分抑制涡流效应，但相比锰锌铁氧体或非晶纳米晶合金，其高频损耗仍然偏大，高频磁导率下降也更为明显。

从磁导率随频率变化的特性曲线来看，1J66的初始磁导率通常在数万至十余万之间，但截止频率较低，一般几十千赫兹时有效磁导率便明显衰减。这意味着在较高频率的交流磁场中，1J66无法维持其直流状态下的高磁导率优势，磁芯损耗会快速上升，导致温升加剧。因此，在开关电源变压器、高频滤波电感等典型高频交流场景中，1J66并非优选材料，设计人员更倾向于选择铁氧体或非晶合金。但在低频交流精密电流互感器、低频信号变压器、磁放大器等设备中，1J66凭借高磁导率和低损耗的平衡性能，依然占据不可替代的地位。

深入比较两种工况下的适用性，可以得出一个清晰结论。1J66在直流磁场工况下的综合表现优于交流磁场工况，尤其是在弱磁场高灵敏度检测和精密磁路放大领域，直流应用是1J66最能发挥材料潜力的方向。交流工况下，1J66仅适用于低频且对损耗敏感度较高的场合，频率上限通常不超过数千赫兹，具体上限取决于带材厚度和磁通密度工作点。若工作频率较高或磁感应强度摆幅较大，材料会因涡流损耗和异常涡流损耗的叠加而严重发热，磁导率非线性畸变也会加剧波形失真，此时应改用其他高频软磁材料。

从实际选型角度出发，设计人员在面对直流磁场工况时，可以优先考虑1J66，尤其是当磁路中气隙较小、励磁电流微弱、需要检测极低磁场强度变化时，1J66的高初始磁导率能显著提升信噪比。举例来说，地磁检测探头、微弱磁场传感器、磁通门磁强计的铁芯，以及精密直流比较仪的核心磁元件，这些应用长期依赖1J66或同类型高镍坡莫合金。在直流磁屏蔽领域，1J66制成的屏蔽罩对恒定磁场和极低频磁场的衰减效果优异，多层屏蔽结构可达到60分贝以上的屏蔽效能，远优于纯铁和电工钢。

对于交流磁场工况，如果频率确实被限制在低频段且对体积和重量有严格要求，1J66可以作为设计选项之一。例如航空工业中使用的400赫兹中频变压器，若功率不大且对空载电流有严格限制，采用1J66叠片铁芯可以在保证磁通密度的情况下大幅降低励磁容量。但设计人员必须核算铁损密度，通常控制在每公斤数瓦以内，并预留足够的散热空间。此外，1J66在交流工况下的动态磁滞回线会随频率升高而变宽，这会导致磁芯损耗中的磁滞分量增加，因此实际设计时不能直接套用直流磁化曲线数据，需要参考材料厂商提供的动态磁特性曲线或进行实测验证。

从材料微观机制来看，1J66之所以在直流工况下表现卓越，是因为其镍含量处于坡莫合金家族中磁晶各向异性常数和磁致伸缩系数同时趋近于零的组分区间。经过高温退火处理后，材料内部形成完善的再结晶织构，晶粒尺寸均匀，杂质元素得到有效净化，磁畴壁移动阻力极小。这种微观结构决定了材料对外磁场的响应几乎无滞后，能够快速达到磁化饱和状态，且撤去外场后剩磁很低。而交流工况下，交变磁场迫使磁畴壁往复运动，材料内部产生微观涡流，这些涡流反过来产生抵消外加磁场的反作用磁场，导致有效磁导率下降，同时涡流在材料内部产生焦耳热，这就是高频下性能恶化的根本原因。

生产工艺方面，1J66的制造流程包括真空熔炼、锻造、热轧、冷轧、中间退火和最终成品退火。其中最终退火工艺对磁性能影响极大，通常在氢气保护气氛中进行，温度控制在一千一百摄氏度左右，保温数小时后以特定速率冷却。这一工艺环节需要严格控制，因为冷却速度会影响材料中有序相的析出程度，进而影响磁导率和矫顽力。使用1J66制作磁芯时，机械加工应尽量避免产生应力，因为应力会显著恶化软磁性能。冲片后需要进行去应力退火，温度约八百至九百摄氏度，保温后缓慢冷却。若采用卷绕方式制作环形铁芯，则需在卷绕完成后进行最终退火，以消除弯曲应力。

日常使用维护中，1J66器件需要注意防腐蚀保护，因为高镍合金在潮湿环境中可能产生轻微表面锈蚀，虽然不影响内部磁性能，但会降低外观质量。建议在成品表面喷涂防潮清漆或进行镀层处理。存储环境应保持干燥通风，避免与酸性物质接触。安装过程中不得敲击或摔打磁芯，以免引入内应力。若磁芯在使用中受到机械冲击导致性能下降，可通过重新退火恢复部分磁性能，但反复退火会导致晶粒粗化和表面氧化，不宜多次进行。

选型参考方面，采购人员需要明确区分1J66与其他相近牌号的差异。1J50和1J79也是常见的坡莫合金，1J50的镍含量约百分之五十，饱和磁感应强度较高但初始磁导率低于1J66；1J79的镍含量约百分之七十九，初始磁导率更高但饱和磁感应强度更低，且价格更贵。1J66恰好处于两者之间，兼顾了较高的磁导率和适中的饱和磁感应强度，同时成本相对可控。在要求高磁导率且对饱和磁密有一定要求的直流精密磁路中，1J66往往比1J50和1J79更具性价比。需要特别注意的是，市场上存在用1J79或1J50替代1J66的供货情况，虽然三者外观相似，但磁性能差异明显，采购时应要求供应商提供材质证明和磁性能检测报告，必要时进行入厂复验。

常见问题方面，用户反馈较多的集中在磁导率测试值低于材料手册值的情况。这通常与测试样品的制备工艺有关，比如退火不充分、样品表面存在冷加工硬化层、测试磁路中存在气隙等。解决方法是严格按照标准制备环形试样，采用无应力绕线方式，测试前进行充分退磁。另一个常见问题是直流励磁下磁导率出现明显下降，这往往是因为磁路设计中没有考虑直流偏磁的影响，当励磁电流产生的磁场强度超过材料磁化曲线的线性区后，增量磁导率会急剧降低。设计时应确保工作磁场强度远低于饱和点，留足安全裕量。

行业应用价值方面，1J66在精密仪器仪表、传感器、电子对抗设备、医疗诊断设备等领域有长期稳定的需求。直流磁通门磁强计利用1J66铁芯的饱和特性测量微弱磁场，分辨率可达纳特斯拉级别，在地磁观测和空间磁场探测中发挥关键作用。精密直流电流比较仪采用1J66磁调制器，测量准确度可达到百万分之一量级，是直流大电流计量基准的核心元件。磁屏蔽工程中，1J66多层屏蔽筒为精密电子设备提供近零磁场环境，保障原子钟、量子计算等前沿科学实验的正常运行。这些应用场景均以直流或极低频磁场为主，进一步印证了1J66在直流工况下的主导地位。

综合上述分析，1J66软磁合金的适用工况定位明确，直流磁场是其主要应用领域，低频频段有条件的交流应用属于补充场景。设计人员在选材时，应首先明确工作频率范围、磁场强度幅值、允许损耗和体积限制等约束条件，再结合材料特性进行权衡。若工作频率超过十千赫兹，建议直接排除1J66，转向铁氧体或金属磁粉芯。若工作频率在数百赫兹以内且追求高灵敏度低损耗，1J66是值得优先考虑的材料选项。对于直流精密磁路设计，1J66几乎可以视为标准选择之一，其稳定的磁性能和成熟的生产供应链为器件长期可靠性提供了保障。材料本身没有绝对的好坏之分，只有是否匹配工况的区别，正确理解1J66的磁特性边界条件，才能在工程实践中发挥其最大价值。
