1J79 软磁合金磁屏蔽外壳厚度该怎样合理设计

1J79软磁合金磁屏蔽外壳厚度该怎样合理设计，这一问题的答案直接关系到屏蔽效能与成本控制的平衡，也是许多从事精密电磁兼容设计工程师反复推敲的要点。上海墨钜特殊钢有限公司作为该材料的专业供应商，常年为航空航天、精密仪器及电力电子行业提供稳定可靠的1J79合金产品，产地中国上海，拥有先进的特种冶炼与精密加工能力，全流程严格执行ISO 9001及ASTM/GB标准，从真空感应熔炼到冷轧成品，每一道工序均可追溯，为屏蔽外壳的厚度设计提供了扎实的材料数据基础。

从材料本质上看，1J79属于镍铁系软磁合金，典型镍含量在78%至80%之间，同时含有约4%的钼元素，这种成分设计使其具有极高的初始磁导率和最大磁导率，在弱磁场下表现出优异的磁屏蔽特性。其饱和磁感应强度约为0.75特斯拉，矫顽力极低，通常低于1.6安培每米，这意味着外壳在地磁场或工频干扰环境中能迅速响应并有效引导磁力线绕过敏感区域。屏蔽厚度的合理设计，首先取决于干扰源频率与场强。对于50赫兹至10千赫兹的工频及音频磁场，磁屏蔽主要依靠高磁导率提供的低磁阻路径，此时厚度增加能显著降低磁阻，但存在饱和拐点。一般而言，当干扰磁场强度低于100安培每米时，0.5毫米至1.5毫米厚度的1J79外壳即可提供40分贝以上的衰减量；若场强超过此范围，厚度需相应增加至2毫米以上，但过厚会导致材料利用率下降且成型难度增大，故常采用多层屏蔽结构替代单纯增厚。

上海墨钜特殊钢有限公司供应的1J79合金，化学成分严格控制，除了镍和钼，还包含微量的铜、锰、硅等元素，铁为余量。典型力学性能方面，经退火处理后的材料抗拉强度约为540兆帕，屈服强度约为200兆帕，延伸率大于百分之三十，维氏硬度约为130，良好的塑性保证了外壳冲压及旋压成形的可行性。物理性能上，密度为8.7克每立方厘米，居里点约450摄氏度，使用温度范围通常在负六十摄氏度至正二百度之间，超过此温度区间磁性能会明显劣化，因此设计时需评估环境温升。热导率约为30瓦每米每开，线膨胀系数约为10.5微米每米每开，电阻率约为0.58欧姆平方毫米每米，这些参数为焊接工艺及热循环工况下的形变计算提供了依据。耐腐蚀性能方面，该合金在干燥大气及中性介质中表现稳定，但不适用于强酸或含硫气氛，临界点蚀温度在氯化物环境中约为40摄氏度，故外壳表面需进行清洁钝化处理。

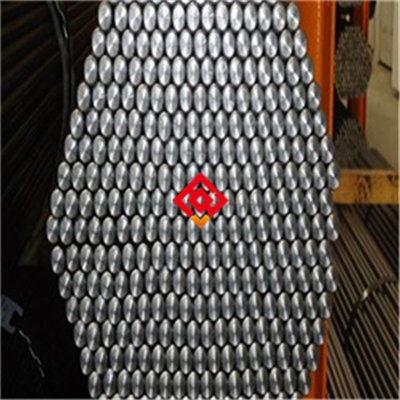

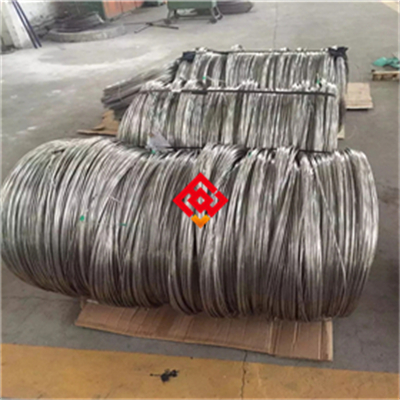

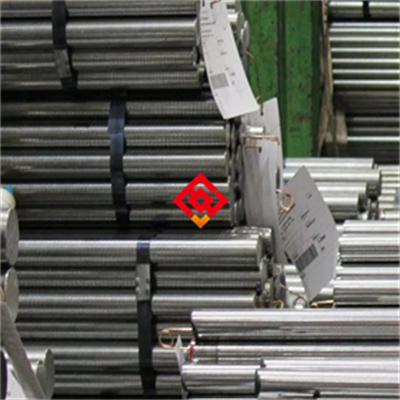

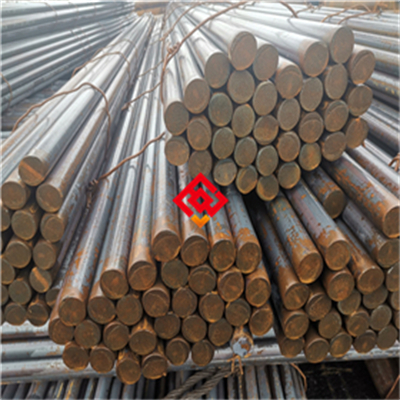

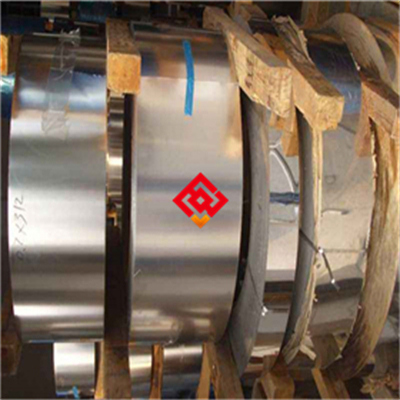

关于规格范围，上海墨钜可提供冷轧带材厚度从0.05毫米至2.5毫米，宽度最大可达300毫米；棒材直径从8毫米至80毫米；丝材直径从0.1毫米至3毫米；锻件按图加工。交货状态通常为软态退火或半硬态，表面可做酸洗、磨光或抛光处理。每一批次产品均附带溯源码，编码规则为生产年份后两位加炉号四位加规格代码三位，例如二四一零八七零三，通过该编码可查询到熔炼成分、热处理曲线及无损检测记录，确保厚度设计的仿真输入数据与实际来料完全一致。

在实际屏蔽外壳设计过程中，除了厚度，还需关注孔洞与缝隙的处理。1J79合金对机械应力敏感，冲压或折弯后会产生内应力导致磁导率下降，因此成型后必须进行去应力退火，推荐在氩气保护下加热至950摄氏度保温两小时然后以每小时100摄氏度以下的速率冷却至300摄氏度出炉。切割时优先采用水射流或线切割，避免激光切割造成热影响区晶粒粗化。焊接方面，该合金不宜采用普通电弧焊，推荐使用钨极氩弧焊填充同材质焊丝，且焊接后需再次进行退火以恢复磁性能。存储环境要求干燥通风，相对湿度不超过百分之六十，避免与酸性物质接触。包装采用防锈纸加气相防锈袋密封，木箱或铁皮箱加固，运输吊装时严禁抛掷、碰撞及倒置，防止外壳产生不可恢复的塑性变形。

常见故障中，屏蔽效能下降多因外壳接地不良或拼接缝隙过大引起，处理措施为重新打磨接触面并采用导电胶或铜网衬垫。外壳局部发热则可能因涡流损耗过大，此时可考虑在屏蔽层内侧增加高电阻率材料隔离。若发现外壳磁化残留，应进行交流退磁处理，即将外壳置于缓慢衰减的交变磁场中。在高温操作时，超过250摄氏度的环境会使磁导率不可逆衰减，必须加装隔热层。切割过程中产生的金属粉尘需佩戴防尘口罩，并保持操作区域通风良好，防止镍尘吸入。若发生材料泄漏或散落，应使用湿式吸尘器收集，避免干扫造成二次扬尘，收集物按金属废料分类处置。

为满足不同工况需求，上海墨钜特殊钢有限公司提供进一步的技术文档，包含不同厚度下的磁屏蔽效能计算曲线及典型应用案例，业务联系人曾先生，业务电话零二一六七八九八七一一，私人电话一三四七二七八七九九零，欢迎致电索取说明书。在购买建议方面，若应用涉及军工或核工业，需提前确认材料认证等级，我司可提供相应检测报告。价格方面，1J79合金参考售价在每公斤一百八十元至二百六十元之间，具体依规格及订货量浮动，批量超过一吨可享受百分之三至百分之五折扣，小样或零切订单需增加百分之十五加价。质保期为交货后十二个月，期间提供成分复验及性能测试的免费技术支援，售后响应时间不超过二十四小时，确保客户在屏蔽厚度设计及加工过程中获得全程保障。
