5J131双金属元件动作温度偏差主要来自哪些因素

咱们干这行的都清楚，双金属片这东西看着简单，里头讲究不少。我干了二十多年热处理，天天跟这些材料打交道，今天跟你聊聊5J131这个牌号的动作温度偏差到底怎么回事。好多客户打电话来第一句就问，老张，我这批元件怎么动作温度老是不对劲，高了或低了好几度，到底啥原因？我跟你讲，八成问题出在材料本身，而不是你后道的加工。

先说个最常见的坑，就是退火工艺没到位。5J131这种双金属合金，主动层和被动层是靠轧制复合到一块的。如果轧制后内部应力没消除干净，你后面冲压成片、定型处理的时候，它就会偷偷变形。咱们行话叫应力松弛，说白了就是材料内部憋着一股劲，你加热到设定温度时，它该弯曲的幅度不够，或者弯过了头，动作温度自然就偏了。所以买回去的带材，别急着下料，先看看随货的质保书，上面有没有写明退火温度和保温时间。要是没有，你就得自己补一道工序，不然做出来的元件十个有八个不准。

再有一个大问题，就是组元层厚度的均匀性。5J131的比弯曲性能，靠的是主动层和被动层的厚度比例来保证的。打个比方，就像两片不同膨胀系数的金属粘在一起，一片厚一片薄，那受热时弯曲的方向和幅度完全不一样。有些厂家轧制的时候控制不严，带材两边厚中间薄，或者头尾厚度不一致。你冲出来的小元件，每一片的实际厚度比都不同，动作温度能一样吗？肯定不一样。我见过最离谱的一次，客户拿来一批号称5J131的成品，我们用千分尺一量，同一卷带材厚度差了0.008毫米，动作温度直接偏差了七八度。这还没算上分条时的毛刺应力呢。

说到这，就得提一下固溶处理。这个词听着专业，其实就是把合金加热到一定温度，让里面的元素均匀化，然后快速冷却，把高温状态下的组织固定下来。5J131的主动层是镍铬合金，如果固溶处理不充分，铬元素分布不均，那局部的热膨胀系数就会有差异。你想想，同一片元件，左边膨胀系数大，右边膨胀系数小，加热时两边弯曲量不一样，元件就会扭曲，动作温度自然乱套。我们厂里对每批5J131都要做光谱检测，就是拿光谱仪打一下，看看化学成分跟牌号标准对不对得上，重点看镍和铬的比例。别嫌麻烦，这一步能挡掉好多后期问题。

另外，客户自己加工时也容易出岔子。最常见的就是定型热处理温度没控制好。双金属元件冲压成型后，必须做一次稳定化处理，让内部组织稳定下来。有些厂为了赶产量，把定型温度调高了几十度，或者保温时间不够，结果元件在后续使用中，动作温度会慢慢漂移。今天测是100度动作，用了一个月变成103度了。这可不是材料不行，是工艺没做到位。我常跟客户说，你拿我们的料去做，但你的热处理炉子必须校过温，炉温均匀性要保证在正负五度以内，不然再好的材料也白搭。

还有一点，很多人容易忽略，就是元件表面的清洁度。5J131出厂前一般都会做酸洗或抛光，表面有一层致密的氧化膜。但你在冲压、剪切过程中，如果用了不干净的润滑油，或者手上带汗直接摸，残留的油污和盐分在加热时会腐蚀表面，改变表面应力状态，也会影响动作温度。我们车间里有个规矩，操作工必须戴干净手套，不能光手碰料。这个细节看着不起眼，但对精度要求高的元件，影响很大。

咱们再回到动作温度偏差本身。国标里对5J131的允许偏差是有规定的，一般正负五度以内算合格。但实际应用中，很多设备要求正负三度。这时候材料本身的性能均匀性就特别重要了。我们做过对比测试，同一批次的5J131带材，切成100片小元件，在恒温油槽里测动作温度，极差能控制在四度以内。而有些小厂出的料，极差能拉到十度以上。差距在哪？就在轧制工艺和热处理的一致性上。你拿我们的料和别的料同时做拉伸试验，测抗拉强度和屈服强度，都能看出来，我们的数据更集中，波动小。

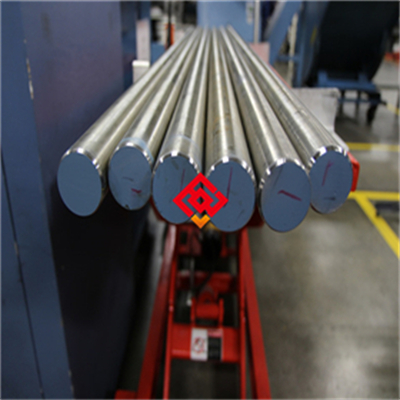

最后跟你交个底，选双金属材料，别光看价格。你买便宜料，动作温度不准，装到断路器或温控器里，该跳闸时不跳，不该跳时乱跳，那损失可不止省下来的那点材料钱。我们这5J131圆钢，直径从12毫米到180毫米都能做，长度两米到九米，电炉精炼加真空脱气，连轧出来的组织更致密。每批料出厂前都做超声波探伤，就是拿声波给钢材内部做B超，看有没有裂纹或夹杂物。探伤合格的料，你回去用着才放心。硬度检测和光谱分析也是每批必做，数据都写在质保书里，你拿卡尺量，拿设备测，随便验。

有拿不准选材的，或者想了解具体规格的，可以发个消息聊聊。我们这行干了这么多年，什么稀奇古怪的失效案例都见过，说不定你遇到的问题，我早就帮别人解决过了。欢迎拿我们的料去测一测，对比一下数据就全明白了。
