1K101 铁镍软磁合金退火冷却速率如何影响磁性能

1K101铁镍软磁合金，是上海墨钜特殊钢有限公司面向精密电磁器件领域推出的一款关键功能材料。该合金属于铁镍系软磁合金家族，其典型特征在于通过精确调控退火冷却速率，能够在大范围内调整磁性能，以适应从工频到高频、从弱磁场到中等磁场的多样化工况。在实际应用中，该材料最突出的优势体现在其极高的初始磁导率与最大磁导率，同时兼具低矫顽力和低磁滞损耗，这使得它在要求信号失真极小、灵敏度极高的精密互感器、磁屏蔽罩以及磁放大器铁芯等部件中表现优异。需要特别指出的是，1K101合金的适用温度范围通常被限定在零下四十摄氏度至零上一百二十摄氏度之间，超出此区间，其磁性能的稳定性会因热应力或组织变化而明显下降，因此设计选型时必须严格评估环境温度。

上海墨钜特殊钢有限公司地处中国上海，拥有从真空感应熔炼到精密冷轧的全流程生产能力。公司严格执行ISO 9001质量管理体系，产品检验遵循ASTM及GB/T相关标准，每一批次出厂的合金材料均附带完整的工艺追溯记录。在冶炼环节，通过真空脱气和精确的成分微调，有效控制了碳、硫、氧等杂质元素的含量，为后续获得优异磁性能奠定了冶金学基础。针对1K101合金，公司技术团队特别优化了最终退火制度，通过连续退火炉内多温区控制，能够实现从每小时数十摄氏度到每小时数百度不等的冷却速率调节，从而满足用户对磁性能不同侧重点的需求。例如，较慢的冷却速率通常有利于获得更高的初始磁导率，而适度加快冷却速率则能在一定程度上改善频率特性。

从合金设计思路来看，1K101的化学成分以铁镍二元系为基础，其中镍含量严格控制在百分之四十九至百分之五十一之间，这是获得面心立方结构且磁致伸缩系数趋近于零的关键区间。此外，为了进一步优化磁性能并改善加工塑性，合金中会添加微量的钼、铜等元素。具体而言，镍含量百分之四十九点五至百分之五十点五，铁元素作为余量，钼含量百分之零点五至百分之一点零，铜含量百分之零点二至百分之零点五，碳含量不大于百分之零点零三，硅含量不大于百分之零点三零，锰含量不大于百分之零点六零，磷硫含量均控制在百分之零点零二以下。这种成分组合使得合金在退火后能获得均匀的等轴晶粒组织，晶粒尺寸通常控制在ASTM标准五级至七级之间，过粗的晶粒虽然有利于磁导率但会降低力学强度，过细则导致矫顽力升高，因此热处理制度的精确控制尤为重要。

在力学性能方面，1K101合金的室温抗拉强度一般在四百五十兆帕至五百五十兆帕之间，屈服强度约一百五十兆帕，延伸率可达百分之三十以上，硬度在HV一百三十至一百七十范围。由于该合金主要应用于电磁转换场景，其物理性能参数对设计计算至关重要。密度约为每立方厘米八点一克，居里点约四百八十摄氏度，电阻率约每米平方毫米零点四五欧姆，这相对较高的电阻率有助于降低涡流损耗，因此该合金也常被制成薄带用于中频变压器铁芯。在二十至一百摄氏度的温度区间内，其平均线膨胀系数约为每摄氏度十乘以十的负六次方，与玻璃或陶瓷材料的匹配性较好，适合封装应用。磁性能方面，在退火处理得当的前提下，初始磁导率可达一万以上，最大磁导率可超过十万，矫顽力低至每米一安培以下，饱和磁感应强度约为一点五特斯拉，这些指标保证了其在弱磁场下具有极高的灵敏度。

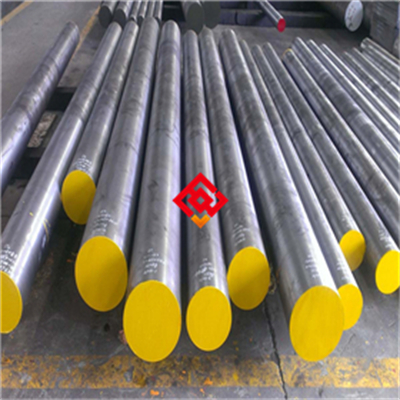

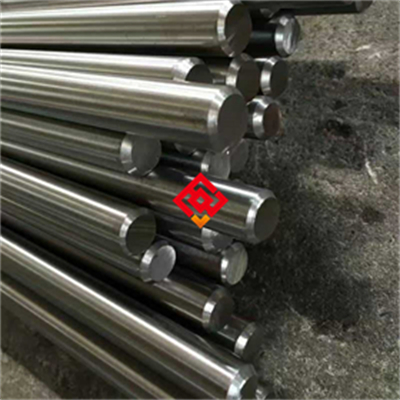

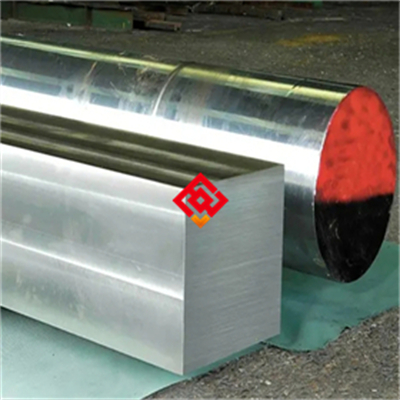

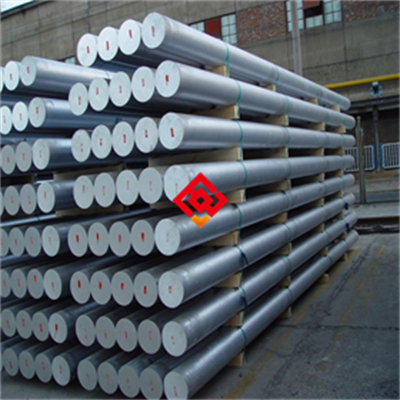

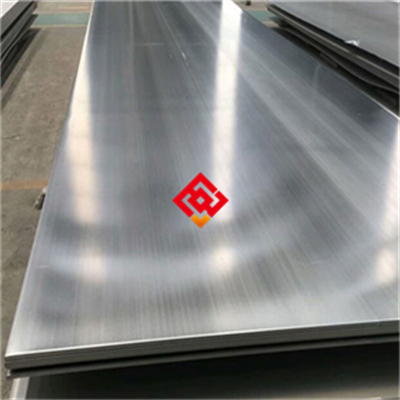

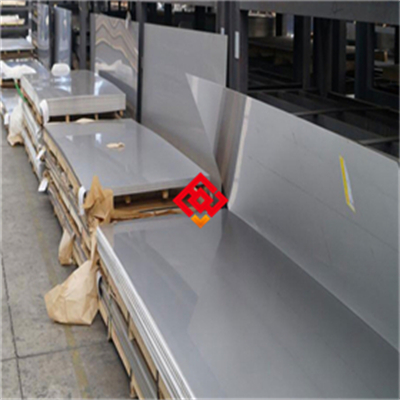

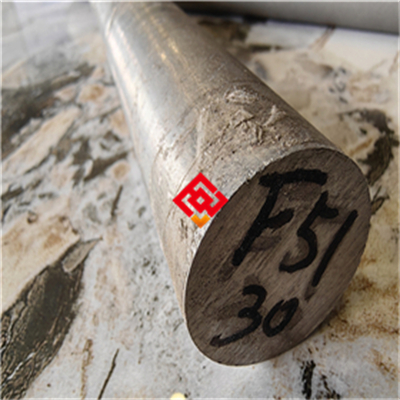

上海墨钜特殊钢有限公司能够提供的1K101产品形态多样，包括冷轧带材，厚度范围零点零五毫米至二点零毫米，宽度十毫米至二百五十毫米；热轧或冷拉棒材，直径六毫米至八十毫米；以及无缝管材和锻件。带材通常以软态或半硬态交货，表面经脱脂清洗或酸洗处理，边缘可提供毛边或光边两种状态。棒材和锻件多以锻造或轧制状态交货，表面经车光或磨光处理。每一批次产品均印有或贴附唯一的批次溯源码，编码规则为年份后两位加产品牌号缩写加炉号再加序号，例如二四K101A零三零八，客户可通过上海墨钜官方网站或拨打业务电话输入该编码查询完整的冶炼成分、热处理曲线及无损检测报告。无损检测方面，对于厚度大于一毫米的板材和棒材，公司执行超声波探伤，确保内部无裂纹、夹杂等冶金缺陷。

该合金的典型应用领域集中于精密仪表、传感器、继电器、磁屏蔽和互感器行业。在精密电流互感器中，1K101铁芯能够显著减小比差和角差；在磁屏蔽室或关键电子元器件屏蔽罩中，其高磁导率能有效衰减低频磁场干扰；在磁放大器及饱和电抗器中，利用其磁化曲线的非线性特性实现功率调节。此外，在地质勘探仪器和航空仪表中，该合金也作为核心磁路材料使用。然而，用户必须注意，该合金在机械加工过程中极易产生冷作硬化，切削时刀具磨损较快，建议采用硬质合金刀具并配合充足的切削液，切削速度宜低不宜高。在冲压薄带时，模具间隙需精确控制，否则毛刺会严重影响叠片系数并增大涡流损耗。焊接方面，该合金对热裂纹敏感性中等，推荐采用氩弧焊，填充材料应选用同材质焊丝，焊接电流尽量小，焊后需迅速冷却以避免热影响区晶粒粗化。若焊接后无法进行整体退火，磁性能会显著劣化，因此设计时应优先考虑铆接、咬口或粘接等机械连接方式。

关于热处理，这是发挥材料潜力的决定性环节。最终退火必须在干燥氢气或真空环境中进行，温度通常控制在九百五十摄氏度至一千零五十摄氏度之间，保温时间依据截面尺寸而定，一般每毫米厚度保温十至十五分钟。退火后的冷却速率是调节磁性能的核心手段，当从退火温度冷却至六百摄氏度区间时，若以每小时一百摄氏度的速率缓冷，可获得最高初始磁导率；若以每小时三百摄氏度以上的速率快冷，则磁导率下降但矩形比提高。必须强调，退火后严禁在三百至五百摄氏度区间内停留，否则会引发磁时效现象，导致磁性能不可逆退化。日常存储时，材料应置于干燥通风的库房内，相对湿度不超过百分之六十，避免与酸、碱、盐等腐蚀性介质接触。包装采用防锈纸加气相防锈膜，外覆木箱或钢带加固。运输和吊装过程中，严禁抛掷、撞击或与尖锐物体接触，带卷应立放并固定牢靠，防止因挤压导致带材边缘卷曲或表面压痕。

在使用过程中，若发现产品磁导率偏低，首先应检查是否因机加工应力未消除所致，可尝试重新进行高于六百度且随炉缓冷的去应力退火。若出现矫顽力异常增大，则可能与热处理气氛中含氧或含氮有关，需检查炉内露点及纯度。若薄带冲片后边缘毛刺过大引起铁损升高，应修磨模具并调整冲裁间隙至带材厚度的百分之五至百分之八。高温操作时，该合金在空气中加热表面会形成氧化皮，操作人员必须佩戴耐高温手套和护目镜，切割或磨削时会产生金属粉尘，务必开启除尘装置并佩戴防尘口罩，防止吸入含镍粉尘。泄漏应急处理方面，若散落合金碎屑，应使用磁铁或专用吸尘器收集，禁止直接用手抓取尖锐切屑，收集后置于专用金属废料桶。焊接过程中产生的烟气含有金属氧化物，操作区域必须保证强制通风。

为帮助设计工程师更深入地了解不同冷却速率对磁性能的量化影响曲线，以及针对特定工况的选型建议，上海墨钜特殊钢有限公司准备了详细的技术说明书和典型应用案例集。欢迎致电业务联系人曾先生，业务电话零二一六七八九八七一一，私人电话一三四七二七八七九九零，索取相关文档或进行技术交流。在采购选型时，建议用户根据实际工作频率和磁场强度要求来匹配材料状态，例如用于五十赫兹工频的互感器可选择标准退火态，而用于四百赫兹中频的器件则应选用快速冷却态并优先考虑更薄的带材。对于有出口或特定行业认证需求的项目，公司可提供符合RoHS或特定客户规范的检测报告。价格方面，1K101合金因工艺复杂且批量差异较大，常规带材参考价格在每公斤一百二十元至一百八十元之间，棒材每公斤一百元至一百五十元，具体依据尺寸精度和磁性能一致性要求而定。批量订购超过五百公斤可享受约百分之五的折扣，小批量试样或零单通常需加收百分之十至十五的拆单服务费。质保期为交货后十二个月，在遵循规范存储和使用的条件下，因材料本身冶金缺陷导致的性能不合格，公司负责免费更换。同时，上海墨钜技术团队承诺在接到咨询后四十八小时内响应，提供加工工艺指导和失效分析建议，并可按需提供第三方检测机构复验的协助。
