4J78高镍膨胀合金尺寸稳定规律分析

4J78是一种以镍为主要合金元素并含有少量铬的铁镍基精密合金材料，归属于低膨胀合金系列。该类材料最突出的特征是在一定温度区间内具有极低的热膨胀系数，这一特性使其在精密仪器制造和电子元器件封装领域占据不可替代的位置。4J78的镍含量通常在78%左右，铬含量约为6%至7%，其余为铁及微量杂质元素。这种独特的成分配比赋予了材料特殊的物理性能，尤其是在室温至100摄氏度的温区内，其平均线膨胀系数可以稳定控制在每摄氏度1.5乘以10的负6次方米以内，这一数值远低于普通金属材料，甚至优于部分陶瓷材料的膨胀表现。

从材料微观结构来看，4J78的尺寸稳定性来源于其面心立方奥氏体组织的稳定性。合金中的镍元素能够有效扩大奥氏体相区，使材料在从低温到高温的宽泛温度范围内保持单一奥氏体组织，不会发生马氏体相变或磁性转变等导致体积突变的相结构变化。铬元素的加入则主要起到固溶强化作用，同时改善材料的耐腐蚀性能，使合金在潮湿环境或轻微腐蚀性气氛中仍能保持表面完整性，避免因表面氧化或腐蚀产物堆积引起的尺寸变化。这种稳定的微观组织是4J78在长期服役过程中保持尺寸可预测性的根本原因。

在冶炼环节，4J78的生产通常采用真空感应熔炼工艺，这一工艺能够有效降低钢液中的气体含量和非金属夹杂物水平，提高合金的纯净度。冶炼过程中对化学成分的控制精度要求极高，镍含量的波动范围被严格限制在正负0.5%以内，因为镍含量的细微偏差会直接影响合金的居里点位置和膨胀特性曲线的形状。钢锭在浇注后需要经过高温均匀化处理，以消除铸态组织中的枝晶偏析，使各合金元素在基体中分布更加均匀一致。均匀化处理的温度通常设定在1150摄氏度至1200摄氏度之间，保温时间根据钢锭截面尺寸确定，一般不少于八小时。经过均匀化处理后的钢锭再进行热锻或热轧开坯，将铸态组织破碎为细小的再结晶晶粒，为后续冷加工奠定组织基础。

冷加工变形是4J78获得精确尺寸和良好表面质量的关键工序。该合金具有优良的冷加工塑性，可以在室温条件下进行冷轧、冷拉或冷冲压成型。冷加工变形量的大小对材料最终的膨胀性能有一定影响，通常变形量控制在30%至60%区间内较为适宜。过大的冷变形量会导致材料内部储存较高的畸变能，在后续受热过程中可能发生回复和再结晶，引起尺寸的附加变化。因此，精密级应用的4J78产品在冷加工后必须进行去应力退火处理，退火温度一般选择在650摄氏度至750摄氏度之间，保温时间根据产品厚度和装炉量确定，通常在二十分钟至两小时范围内。去应力退火能够消除冷加工产生的内应力，同时保持细小的晶粒组织，使材料在后续机械加工和使用过程中保持尺寸稳定。

4J78的尺寸稳定性不仅取决于材料本身的性能，还与零件的加工方式和热处理历史密切相关。采用该材料制造的精密零件，在粗加工后应安排一次稳定化处理，以释放机械加工引入的表面残余应力。稳定化处理的规范通常为加热至500摄氏度至600摄氏度，保温数小时后随炉缓冷至200摄氏度以下再出炉空冷。对于尺寸精度要求达到微米级的零件，可以在半精加工后进行多次冷热循环处理，每次循环将零件加热至80摄氏度至100摄氏度后急冷至零下70摄氏度左右，反复数次后零件内部的微观应力状态趋于平衡，在后续使用中表现出优异的尺寸长期稳定性。这种冷热循环处理工艺在航空航天惯性导航元件和精密光学仪器结构件的制造中被广泛采用。

4J78的主要应用领域集中在需要与玻璃或陶瓷进行封接的电子元器件上。该合金的热膨胀曲线经过特殊调整后，可以与特定牌号的铝硅酸盐玻璃或氧化铝陶瓷实现良好匹配。当合金与玻璃在高温下封接后冷却至室温时，两者收缩率的一致性保证了封接界面不产生过大的残余应力，从而避免封接开裂或漏气失效。这种封接件广泛用于晶体管外壳、集成电路底座、继电器触点支撑、真空灭弧室端盖等产品。在微波器件和半导体功率模块中，4J78还常被用作绝缘子与金属外壳之间的过渡环，利用其可伐特性实现不同材料间的膨胀过渡，减小热循环过程中的热机械应力。

选用4J78材料时，设计人员需要根据实际服役温度范围仔细核对材料的膨胀特性曲线。该合金的膨胀系数在居里温度以下保持较低水平，当温度升高至居里点附近时，由于铁磁有序向顺磁转变的伴生体积效应，膨胀曲线会呈现出明显的拐点。4J78的居里温度约为420摄氏度，在超过这一温度后，材料的热膨胀系数会迅速增大，失去低膨胀特性。因此，该合金不适用于长期在400摄氏度以上高温环境中使用的场合。对于需要在更高温度下保持尺寸稳定的应用，设计人员应考虑选用其它高温低膨胀合金系列。此外，4J78的导热率相对较低，约为每米每开尔文15瓦左右，在涉及热传导效率的设计中需要予以充分考虑。

机械加工方面，4J78的切削加工性能与奥氏体不锈钢类似，具有加工硬化倾向明显、断屑性能一般的特点。车削加工时宜采用较低的切削速度和较大的进给量，使用硬质合金刀具并保持刀刃锋利，配合足量的切削液进行冷却润滑。磨削加工时需要注意控制磨削热对表层组织的影响，避免出现磨削烧伤和二次淬火层。对于薄壁零件或细长轴类零件，加工时装夹力不宜过大，防止弹性变形引起的尺寸偏差。该材料的焊接性能良好，可采用氩弧焊或电子束焊进行连接，但焊接热影响区会因受热而发生组织变化，焊后应进行消除应力处理以恢复整体尺寸稳定性。

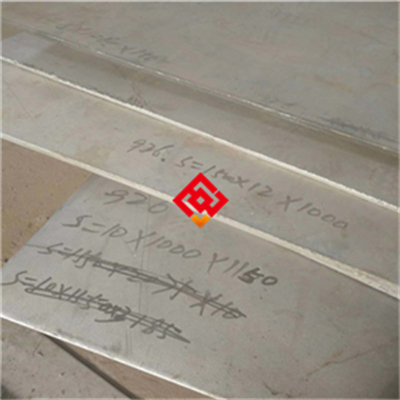

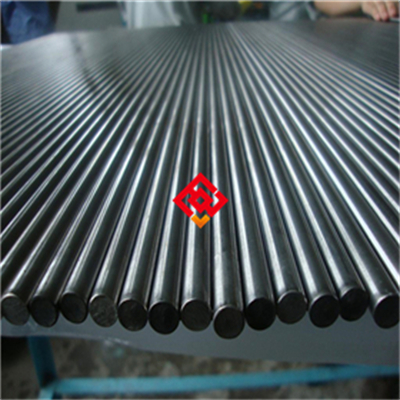

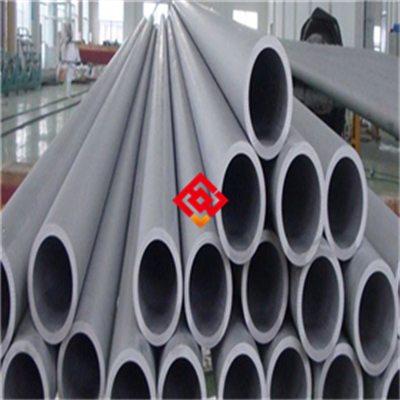

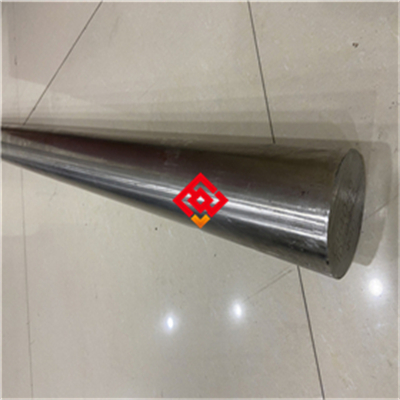

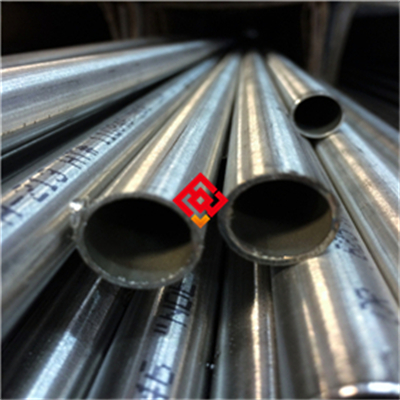

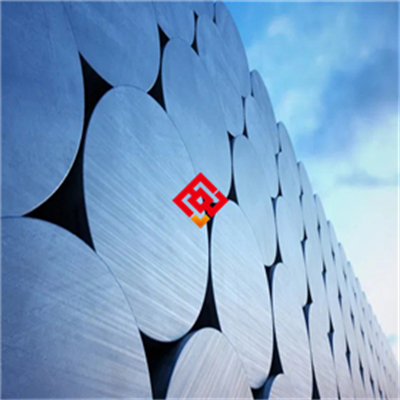

4J78的供货形态包括热轧板、冷轧带材、圆棒、扁丝和管材等多种规格。冷轧带材的厚度范围通常为0.05毫米至3毫米，宽度不超过300毫米，表面状态为光亮退火或冷轧状态。带材的厚度公差可控制在正负0.005毫米以内，平直度良好，能够满足精密冲压件对卷料的批量一致性要求。圆棒产品的直径范围为5毫米至200毫米，可经过磨光或剥皮处理获得精确的外径尺寸和良好的表面粗糙度。所有产品出厂前均经过严格的化学成分分析、膨胀性能测试和尺寸外观检验，每批产品均附带质量证明文件，标明实测的化学成分、膨胀系数和力学性能数据，便于用户进行来料复验和质量追溯。

在储存和搬运过程中，4J78材料应避免与碳钢直接接触放置，防止碳钢表面的锈蚀产物污染合金表面。长期储存时建议采用防锈纸或气相防锈膜包装，保持环境干燥通风。材料表面的轻微油污可使用有机溶剂清洗，但不应使用强酸强碱进行酸洗处理，以免过度腐蚀基体影响尺寸精度。对于精密加工后的零件，清洗后应立即进行防锈处理，并采用专用的零件盒或托盘进行分隔存放，防止相互碰撞产生划伤或碰伤。零件在运输过程中的固定方式也应注意避免产生局部压力变形，特别是薄壁环形零件和细长杆类零件更需采取适当的支撑措施。

对尺寸稳定性要求极高的应用场景，建议用户在零件最终加工完成后进行一次时效处理，温度选择在120摄氏度至150摄氏度，保温四至八小时，这一处理有助于进一步稳定零件内部的组织状态，释放磨削或研磨工序引入的表面应力。经过这种低温时效处理后的4J78零件，在常温环境下的尺寸变化率可以控制在每年每米几微米的水平，能够满足绝大多数精密仪器对长期尺寸稳定性的要求。对于更高精度的应用，如激光干涉仪光学支架或精密陀螺仪结构件，还可以采用多循环热稳定工艺，将零件在宽温度范围内反复处理多次，使尺寸变化曲线趋于收敛后再进行最终精加工。

4J78在长期使用过程中可能出现的失效模式包括封接件因反复热循环产生的疲劳开裂、镀金层或镀镍层与基体间的扩散引起的接触电阻增大、以及高温环境下表面氧化膜的增厚导致的焊接性能劣化等。针对这些潜在问题，用户应在设计阶段预留合理的公差范围，并在工艺文件中明确规定检验周期和判定标准。定期对关键零件进行尺寸复测和表面状态检查，建立使用档案记录尺寸变化趋势，有助于及早发现异常并及时采取补救措施。该合金在正常工况条件下具有较长的使用寿命，国外同类材料在电子管和传感器领域的应用历史已超过五十年，至今仍在多个高端装备型号中继续服役。

从供货周期和成本角度考量，4J78属于高镍合金系列，其价格受镍金属市场价格波动影响较大，采购时需关注原材料价格走势，合理规划采购节点和库存数量。国内多家特钢企业具备成熟的生产能力，产品质量与国际同类产品相当，能够满足航天、军工、核电等高端领域的严格要求。用户在选择供应商时，应重点考察其冶炼设备的先进性、质量控制体系的完善程度以及过往同类产品的应用业绩，必要时可安排现场审核或小批量试制验证，确认材料批次稳定性后再纳入合格供方名录。
