1J38精密软磁合金磁导率变化规律全解

1J38是一种铁镍基精密软磁合金，属于我国早期自主研发的定膨胀型软磁材料系列。该合金以镍和铁为主要组成元素，通过特定比例的合金化设计，使其在较宽的温度范围内呈现出可控且稳定的磁性能变化特征。与常见的1J50、1J79等镍铁软磁合金相比，1J38的突出差异在于其磁导率随温度变化的曲线经过特殊调整，能够在某些温度区间内表现出近似线性的变化趋势，这一特性使其在精密仪表和补偿电路中拥有不可替代的应用地位。本文将从材料成分构成、磁性能变化机理、典型应用场景以及实际使用中的注意事项几个方面，对1J38合金的磁导率变化规律进行系统性的技术阐述。

从化学成分的角度来看，1J38合金的镍含量通常控制在百分之三十七至百分之三十九之间，这一比例处于铁镍合金面心立方与体心立方结构转变的临界区域附近。镍含量的精确控制直接决定了合金的居里温度以及磁导率随温度变化的斜率。合金中添加的少量锰和硅元素主要起到脱氧和改善加工性能的作用，而碳、硫、磷等杂质元素的含量则被严格限制在极低水平，以避免杂质偏聚对磁性能均匀性造成干扰。正是这种经过精密调控的化学成分体系，赋予了1J38合金独特的磁性能温度依赖性。

在室温环境下，1J38合金的初始磁导率通常在两千至四千高斯每奥斯特之间，最大磁导率可达到一万五千至两万五千高斯每奥斯特。这些数值与高镍含量的1J79合金相比并不突出，但1J38的核心价值并不在于追求高磁导率的绝对值，而在于磁导率随温度变化的可控性。随着环境温度的升高，合金的磁导率呈现出先缓慢上升后快速下降的变化规律。在零下四十摄氏度至室温这一区间内，磁导率随温度升高而略有增加，温度系数表现为正值；而当温度超过室温继续升高时，磁导率开始转为下降趋势，且下降速率逐渐加快，特别是在接近合金居里温度的区域，磁导率会发生急剧跌落。

1J38合金的居里温度通常在七十摄氏度至一百一十摄氏度之间，具体数值取决于实际化学成分的微小波动。在居里温度以下较远的温度区间，合金内部磁畴的取向和畴壁位移过程受到热涨落的影响较小，磁导率的温度系数相对稳定；而当温度接近居里点时，热扰动能量显著增强，磁畴的自发磁化强度迅速降低，导致磁导率出现近乎指数形式的衰减。这种磁导率随温度变化的非线性特征，在实际应用中既带来了挑战，也提供了可利用的条件。对于需要精确磁补偿的仪表设计来说，正是利用1J38合金在特定温度区间内磁导率近似线性下降的特性，来抵消永磁体磁通量随温度变化而产生的漂移。

从金相组织的角度来看，1J38合金在供货状态下通常为奥氏体组织，晶粒尺寸对磁性能具有显著影响。细小的晶粒有助于提高合金的力学强度，但会增大晶界对磁畴壁移动的钉扎作用，从而降低磁导率；粗大的晶粒则有利于磁畴壁的自由移动，能够获得较高的磁导率，但材料的脆性倾向也会随之增加。因此在实际生产中，需要通过合理控制冷轧变形量和最终退火工艺来获得兼顾磁性能和加工性能的晶粒尺寸。常用的最终热处理工艺是在氢气保护气氛或真空条件下进行高温退火，退火温度一般控制在一千摄氏度至一千一百摄氏度之间，保温时间根据材料厚度从两小时至六小时不等。退火后的冷却速度对合金磁性能的影响同样不可忽视，较慢的冷却速度有利于消除内应力并获得均匀的组织结构，但过慢的冷却可能导致碳化物或氮化物在晶界处析出，反而恶化磁性能。

值得注意的是，1J38合金的磁导率变化规律还受到外加磁场强度的影响。在弱磁场条件下，合金的磁导率主要取决于可逆磁畴壁位移过程，此时的磁导率温度系数相对较小；随着外加磁场强度的增大，不可逆磁畴壁位移和磁畴转动过程逐渐参与贡献，磁导率的温度依赖性也会发生变化。因此在实际应用中，必须明确磁导率测试或使用时的磁场条件，否则不同来源的数据之间缺乏可比性。在五十赫兹交流磁场条件下，1J38合金的动态磁导率还会受到涡流效应的影响，频率越高涡流损耗越大，有效磁导率越低。对于工作在较高频率下的器件，往往需要将合金轧制成薄带使用，以减小涡流路径的截面积，降低涡流对磁性能的不利影响。

在应用领域方面，1J38合金最主要的用途是制作各种精密仪表中的磁分路补偿元件。例如在电流表、电压表、功率表等电工仪表中，测量机构内部的永磁体磁通量会随温度变化而产生漂移，导致仪表示值出现温度误差。将1J38合金制成的磁分路片与永磁体并联安装，利用合金磁导率随温度升高而下降的特性，使通过磁分路片的磁通量减少，从而自动补偿永磁体磁通量的变化，使仪表在较宽的温度范围内保持测量精度。这种磁补偿方式结构简单、可靠性高，在工业仪表领域已经应用了数十年。除了电工仪表之外，1J38合金也被用于某些特殊传感器中的磁路温度补偿结构，以及部分航空航天设备中要求磁性能随温度可控变化的精密组件。

在实际选材和设计过程中，工程技术人员需要关注1J38合金的几个关键性能指标。首先是磁导率随温度变化的线性区间范围，不同批次的合金材料在相同温度区间内的磁导率温度系数可能存在差异，因此对于要求严格的补偿精度场合，需要对每批材料进行逐批检验，必要时通过调整热处理工艺来微调磁导率的温度特性。其次是合金的磁稳定性，即经过长时间使用或经历多次温度循环后，磁导率是否能够保持初始值。1J38合金在正确的热处理状态下具有良好的磁稳定性，但如果使用环境中存在较强的振动或冲击载荷，可能会引入新的内应力，导致磁导率发生不可逆的变化。因此在结构设计时应当考虑对合金元件进行适当的固定和保护。

关于1J38合金的机械加工性能，该合金在退火状态下质地较软，延伸率较高，适合进行冲裁、弯曲、拉伸等冷加工成型操作。但冷加工变形会显著降低合金的磁导率，因此成型后的零件必须重新进行退火处理以恢复磁性能。对于形状复杂的零件，可能需要设计专用的退火工装来防止高温下的变形。在焊接方面，1J38合金可以采用氩弧焊或点焊的方式进行连接，但焊接热影响区会因组织变化而产生磁性能退化，因此在设计磁路时应尽量避免在关键磁路区域设置焊接接头。

从行业应用价值的维度来看，尽管近年来电子式测量仪表大量取代了传统的电磁式仪表，但1J38合金在特定领域仍然保持着稳定的需求。在电力系统的高压互感器、大电流测量装置以及某些军工产品中，基于磁补偿原理的精密仪表仍然在役运行，这些设备在维修和备件更换时需要使用与原设计匹配的1J38合金元件。此外在某些温度补偿电感的设计中，1J38合金也被用作磁芯材料，利用其磁导率随温度变化的特性来抵消绕组电阻随温度变化对电感值的影响，从而实现电感温度系数的补偿。这类应用对合金磁导率温度曲线的重复性和一致性提出了更高的要求，通常需要选用经过严格筛选的优质材料批次。

对于初次接触1J38合金的工程技术人员，在选型时应当注意区分其与其它镍铁软磁合金的差异。如果应用场景要求的是高磁导率和低矫顽力，而对磁导率的温度稳定性要求不高，那么1J79或1J85等更高镍含量的合金可能更为合适。如果应用场景要求磁导率在宽温度范围内基本保持不变，则可以考虑使用恒导磁合金或经过特殊热处理的其它牌号。只有当应用确实需要利用磁导率随温度变化的规律来实现某种补偿或控制功能时，1J38合金才是合理的选择。在采购过程中，应要求供应商提供材料的化学成分分析报告和磁性能检测数据，特别是不同温度点下的磁导率实测值，以便于设计计算和批次一致性评估。

在环境适应性方面，1J38合金在大气和潮湿环境中具有一定的耐蚀性，但长期暴露在含有盐雾或化学腐蚀性气体的环境中仍可能发生表面锈蚀。对于户外使用的仪表设备，建议对合金元件进行镀镍或镀锌处理，或者在结构设计中将其封闭在密封腔体内。需要注意的是，任何表面镀层处理都可能在合金表面引入额外的应力，因此镀层处理应在最终退火之后进行，且镀层厚度应尽量薄，以减小对磁性能的影响。在极低温环境下，1J38合金的磁导率会有所升高，但不会出现脆性断裂的风险，这得益于其奥氏体组织在低温下的稳定性。

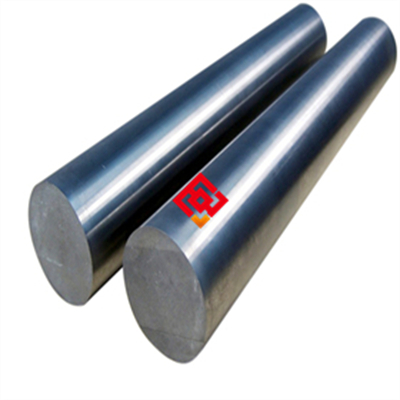

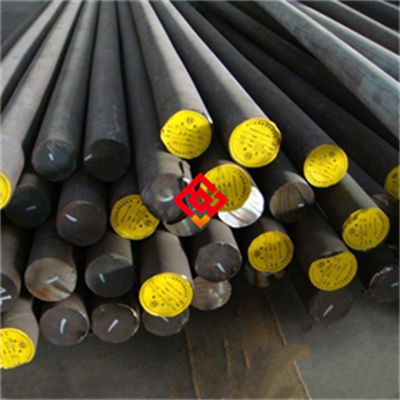

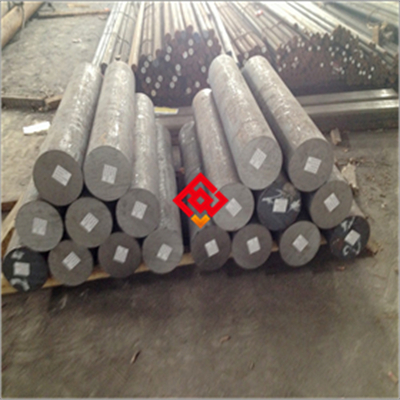

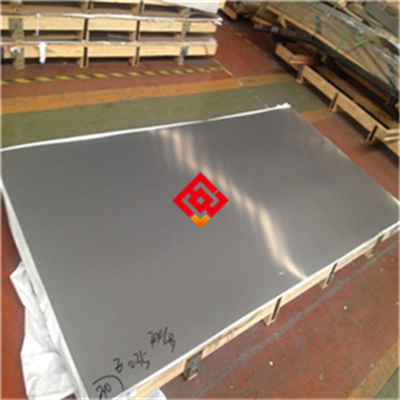

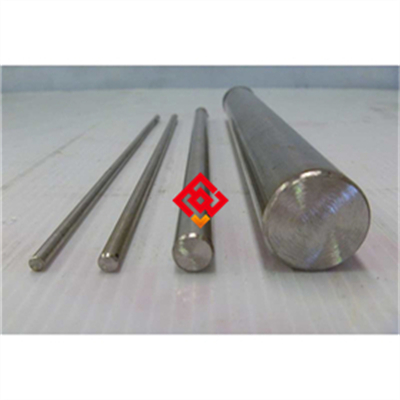

关于1J38合金的供货形式，市场上常见的有冷轧带材、热轧板材、圆棒和丝材等几种形态。带材是最常用的供货形式，厚度范围通常在零点一毫米至二毫米之间，宽度根据用户需求定制。对于需要制作叠片式磁芯的应用，带材的厚度和表面质量直接影响到叠片系数和磁路的气隙均匀性，因此在订货时应明确厚度公差和表面粗糙度要求。圆棒和丝材主要用于加工成小尺寸的磁补偿零件，例如仪表中的调整螺钉或磁分路柱。无论哪种供货形式，材料出厂前都应经过最终热处理，用户直接加工成型后即可使用，除非加工过程引入了较大的冷变形量。

在使用1J38合金时，一个需要特别关注的问题是磁场热处理效应。将合金在磁场中进行退火处理，可以使其获得感生磁各向异性，表现为沿磁场方向磁导率升高而垂直方向磁导率降低。这一特性在某些应用中可以被利用来优化磁路设计，但在常规应用中也可能带来不利影响。例如如果仪表中的磁分路片在装配后被意外磁化，其磁导率分布可能发生改变，进而影响补偿效果。因此在装配过程中应避免合金元件接触强磁场，并使用退磁设备对装配后的组件进行最终退磁处理。

从成本角度考虑，1J38合金的镍含量虽然低于1J79等合金，但仍属于镍基合金的范畴，材料成本相对普通电工钢而言要高得多。因此在设计磁路时，应当在满足性能要求的前提下尽量减少合金的用量，通过优化磁路几何尺寸和元件布局来降低材料成本。在某些应用中，可以考虑将1J38合金与其它软磁材料组合使用，利用不同材料磁性能温度特性的互补性来实现更优的整体补偿效果，同时兼顾成本控制。

在产品质量控制和检验方面，常规的检验项目包括化学成分分析、室温磁性能测试、不同温度点下的磁导率测试、金相组织检查以及尺寸和表面质量检验。对于批量供货的材料，每批都应附带质量证明书，标明实测的化学成分和磁性能数据。用户在使用前可以对关键指标进行复验，特别是磁导率的温度特性这一核心性能，建议在模拟实际工作条件的温度范围内进行验证测试。由于磁性能对热历史和应力状态十分敏感，复验样品的制备过程应尽量模拟实际零件的加工和热处理流程，以保证检验结果能够代表实际产品的性能水平。

1J38合金在长期使用过程中，磁性能的稳定性总体表现良好。但在高温高湿环境下长期运行时，可能会出现缓慢的磁导率漂移现象，这通常与合金内部微观组织的缓慢变化有关。对于要求极高长期稳定性的应用，可以选用经过特殊稳定化处理的材料，或者在设计时预留一定的性能余量。在设备定期维护时，可以检测关键磁补偿元件的磁性能变化情况，必要时进行更换或重新热处理。

综合来看，1J38精密软磁合金凭借其可控的磁导率温度变化规律，在精密仪表磁补偿和温度补偿电路中始终占有一席之地。虽然该合金的开发历史较为久远，但其独特的性能特征至今仍未被其它材料完全替代。随着精密测量技术和特殊装备对温度稳定性要求的不断提高，对1J38合金磁性能温度特性的研究仍在持续深化。材料生产企业在不断优化冶炼和热处理工艺以提升材料批次一致性，而应用端的设计人员也在探索更加精细的磁路设计方法以充分发挥该合金的性能潜力。对于从事精密仪表设计和特殊磁性元件开发的工程技术人员而言，深入理解1J38合金磁导率变化规律的内在机理和外在表现，是进行合理选型和可靠设计的基础，也是保障产品在全温域范围内稳定运行的关键环节。
