1J66软磁合金交流磁性能影响因素

干了二十多年磁性材料检测，天天跟各种牌号的软磁合金打交道。今天咱们就聊聊1J66这个牌号，不少客户拿着图纸来问，说同样标号的材料，为啥做出来的器件性能差那么多？我通常先反问一句：你测的是直流性能还是交流性能？这一个问题就能筛掉一半人。

1J66属于铁镍软磁合金，镍含量大约在65%左右。这材料的核心价值在于交流磁性能，特别是高频下的损耗和导磁率。很多人只看直流磁化曲线，觉得饱和磁感应强度差不多就行，可实际装到变压器或电感里，一通电就露馅了——发热、噪音、效率上不去，问题全出在交流状态下。

先解释一下导磁率（就是材料容易被磁化的程度，通俗说就是“吃磁”的能力）。1J66在交流状态下，导磁率的高低直接决定了器件的体积和匝数。同样功率的变压器，导磁率高的材料可以做得更小更轻。但这里有个坑，很多人只看初始导磁率，忽略了交流状态下的有效导磁率，这两个数值有时候能差出两三倍去。

影响1J66交流磁性能的头号因素是热处理工艺。这种材料必须经过高温退火（就是把材料加热到1000度以上，然后缓慢降温，消除内部加工应力，让晶粒重新排列整齐）。退火温度差个10度，或者保温时间差半小时，出来的性能就完全两样。我们做过对比实验，同样的原材料，退火温度1030度和1050度，交流损耗能差出15%以上。

第二个影响因素是材料纯度。1J66对杂质特别敏感，特别是碳、硫、氧这些元素。碳含量稍微高一点，晶界上就会析出碳化物（就是碳和其他元素结合成的硬质颗粒），阻碍磁畴壁移动，损耗直线上升。所以生产时必须用真空熔炼（在真空环境里熔化金属，避免空气中的氧气和杂质混进去），再加电渣重熔（一种二次精炼工艺，进一步去除杂质）才能保证纯度。

第三个因素很多人容易忽略，就是加工应力。材料在冲压、剪切、卷绕过程中会产生内应力，这会严重劣化磁性能。所以成品零件一般都要做二次退火处理。这个二次退火温度不能太高，一般在850度左右，太高了反而会氧化表面，太低了应力去不干净。

上个月有个做互感器的客户，拿了一批1J66的带材回去冲片，结果做出来的产品损耗超标，急得不行。我们让他把冲好的片子寄回来做金相分析（就是把材料切片磨平，用显微镜观察内部结构），发现晶粒大小不均匀，有的区域晶粒很粗，有的很细。问题出在他冲压后没有及时退火，片子堆在车间里放了两天，应力部分释放，导致性能不稳定。

其实解决起来也简单，冲压后24小时内必须完成退火，而且装炉方式有讲究，片子之间要留缝隙，保证热风循环均匀。后来他按这个方法改了，损耗数据马上恢复正常。这个细节很多厂家不注意，白扔了不少好东西。

还有客户老问，1J66和1J79到底选哪个？其实看使用频率。1J66的居里温度（就是材料失去磁性的临界温度）大约在530度左右，比1J79高一些，所以用在温度稍高的环境里更稳当。另外1J66的电阻率高（就是材料对电流的阻碍能力强），交流涡流损耗更小，特别适合中高频场合。但1J66的饱和磁感应强度不如1J79高，做功率变压器时要算好磁通密度余量。

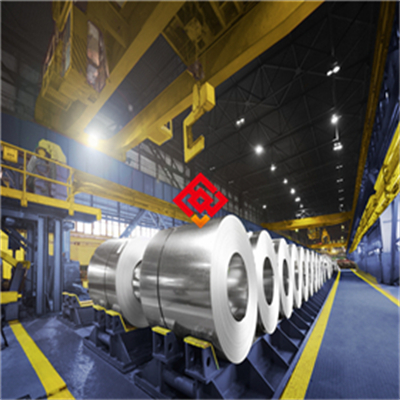

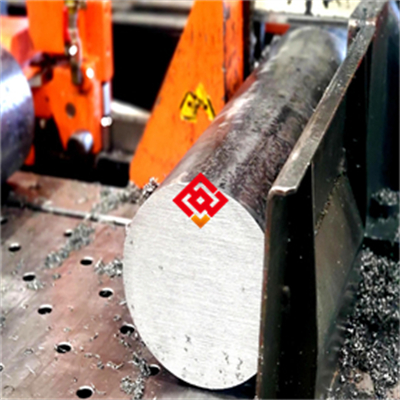

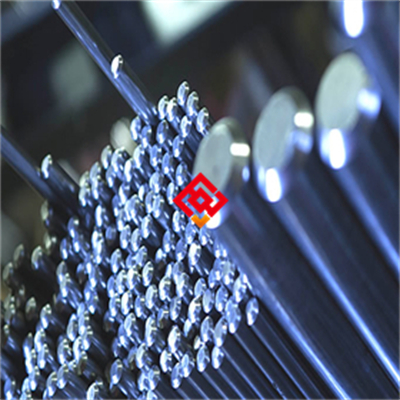

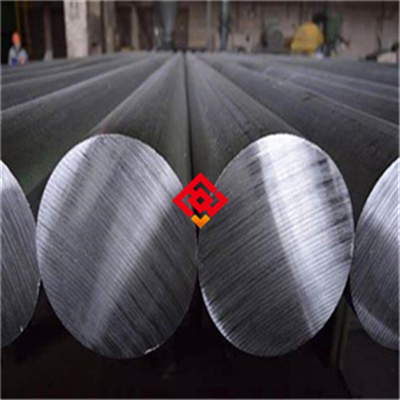

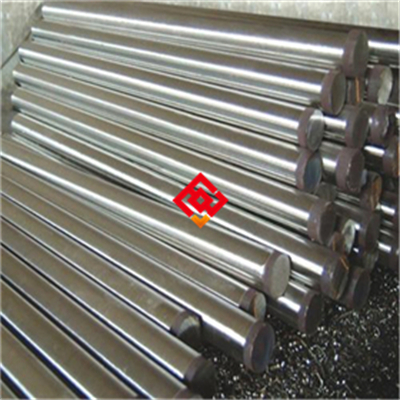

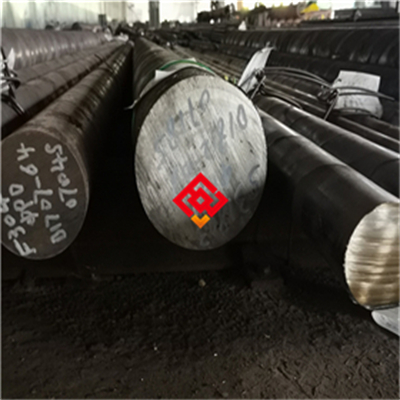

规格方面，我们常做的1J66有冷轧带材和圆棒两种形态。带材厚度从0.05毫米到2毫米，圆棒直径从8毫米到80毫米。带材主要用于卷绕铁芯，圆棒用于加工磁芯或机械零件。表面状态有冷轧态、光亮退火态和氧化发蓝态，具体选哪种看你的绝缘要求。

这里要说说涡流损耗（就是交变磁场在材料内部感应的电流产生的热量损耗）。1J66之所以在高频下表现好，就是因为它的电阻率高，涡流损耗小。但要注意，频率超过10千赫兹以后，涡流损耗会急剧上升，这时候再好的材料也扛不住。我们一般建议客户把工作频率控制在5千赫兹以下，这样1J66的性能能发挥得比较充分。

检测方面，我们每批材料出厂前都做全套测试。直流性能测矫顽力（就是去掉外磁场后，材料剩磁消失需要加的反向磁场强度）和饱和磁感应强度。交流性能测特定频率下的损耗值和有效导磁率。用的是标准爱泼斯坦方圈法（把材料做成标准尺寸的条带，绕成方形线圈测磁性能），数据可重复性很好。

再说一个很多客户搞混的概念，就是冲击值（材料抵抗冲击载荷的能力，通俗说就是抗敲打的能力）。这个指标主要针对结构钢，软磁合金一般不太关注。但有些客户把1J66当结构件用，那就得留意了。1J66的硬度不高，大约HB180左右（布氏硬度，就是用一个硬球压进材料表面测压痕大小），机械强度一般，不适合做受力部件。它就是个“电气专业户”，别指望它又能导磁又能承重。

去年冬天有个做传感器壳体的客户，非得用1J66做外壳兼导磁，结果装配时螺丝一拧紧，壳体变形，磁路间隙变大，性能全乱了。后来换了设计思路，壳体用不锈钢，内部嵌1J66磁芯，问题才解决。选材这事，一定要知道每种材料的脾气。

价格方面，1J66比普通纯铁贵不少，但比钴基非晶合金便宜很多。它的定位是中高端工业应用，比如精密电流互感器、高频变压器磁芯、磁屏蔽罩、继电器铁芯这些。你要是做普通工频变压器，用硅钢片就够了，没必要上1J66，成本划不来。

交货期上，常规规格的1J66带材一般两到三周能发。特殊厚度或宽度需要定制，大概要四到五周。我们常备的库存规格有0.1毫米、0.2毫米、0.35毫米三种厚度，宽度在20毫米到250毫米之间。圆棒常备直径16毫米、20毫米、25毫米三种，长度都是2米定尺。

最后提个建议。你要是拿不准该用哪个牌号的软磁合金，别光看手册上的数据曲线。手册上的都是理想状态下的标准值，实际使用环境复杂得多。最好把你实际的工作频率、磁通密度、环境温度告诉供应商，让他们帮你算算损耗和温升。做出来的样品一定要上机实测，别舍不得那点打样费，试过才知道行不行。

有拿不准选材的，或者想拿我们的料去测一测的，随时说一声。我们这儿有现成的样品，寄过去你自己做对比实验。材料这东西，嘴上说一千遍不如手上测一遍。
