标题：软磁合金磁导性能影响因素研究

咱们干这行的人都知道，材料这东西，光看牌号没用，得看实际用起来怎么样。今儿咱们就聊聊1J23软磁合金，这材料在精密合金里头算是个熟面孔了，磁导性能是它的命根子。很多客户拿着图纸来问，说为啥同样牌号的材料，做出来的零件磁性能差那么多？这问题问得实在，今天我就从几个实际影响磁导性能的因素入手，跟大伙儿掰扯掰扯。

先说说这1J23的底子。它是铁镍系软磁合金，镍含量大概在50%左右，属于高镍坡莫合金这一路。这材料的磁导率（就是材料导磁的能力，通俗说就是“吸磁”的效率）初始值能到几万，最高磁导率能上十几万，这在精密仪表、互感器、磁屏蔽罩这些要求高的场合，是别的材料替代不了的。但问题是，这材料的性能太“娇气”了，成分差一点点，热处理火候差几度，出来的性能就天差地别。

我干了这么多年质检，见过太多因为选材和工艺不当把好东西用废的案例。上个月就有个做电流互感器的客户，拿了一批1J23的带材回去冲片，结果装上去测试，励磁电流偏大，精度等级直接掉了一档。他一开始怀疑材料成分有问题，拿回来我们一测化学成分，镍含量50.3%，碳含量0.012%，都在标准范围内。后来细问才知道，他们自己热处理炉温控不准，退火温度高了30度，保温时间也不够，导致晶粒大小不均匀。这就引出了第一个影响磁导性能的关键因素——热处理工艺。

这1J23材料，必须经过高温退火才能发挥出高磁导性能。退火的目的就是消除冷轧加工产生的内应力，让晶粒长大，说白了就是让材料内部的原子排列得更整齐，磁畴（材料内部一个个微小的磁性区域）转动起来更顺畅。我们厂里做退火，用的是真空炉或者高纯氢气保护炉，温度控制在1050℃到1100℃之间，保温4小时以上，然后以每小时100℃的速度缓冷到600℃以下再出炉。这中间有个关键点，就是冷却速度。如果冷却太快，会产生淬火马氏体，磁导率直接掉一半。所以这活儿急不得，必须按曲线走。有些客户为了赶工期，自己拿普通箱式炉烧，没有保护气氛，表面氧化脱碳了，磁性能肯定不行。脱碳层（就是材料表面碳元素被烧掉后形成的软层）一深，磁路就断了，涡流损耗变大，铁芯发热，精度全没了。

再一个影响大的因素，就是材料内部的杂质和夹杂物。咱们做冶金的人知道，钢水纯净度决定了材料的底子。1J23里如果硫、磷、氧、氮这些杂质含量高了，或者有铝系、硅系的夹杂物（就是钢水里没排干净的非金属渣子，像微小的石头子嵌在金属里），这些杂质会钉扎住磁畴壁，让它动不了。磁畴壁动不了，磁导率就上不去，矫顽力（就是退磁的难度，数值越小越好）会变大。我们厂这炉子，用的是真空感应炉熔炼，加电渣重熔，目的就是把这些杂质降到最低。比如硫含量控制在0.005%以下，氧含量控制在15ppm以下。去年有个客户拿别家的材料和我们做对比，同样规格的环样，我们测出来最大磁导率是12万，他们的只有8万，差距就在这纯净度上。做一下金相检验，他们的夹杂物级别是2.5级，我们的是1级。这数据不会骗人。

第三点，就是冷加工变形量。有些客户买棒材回去自己车加工，或者买带材回去冲片。冷加工变形会破坏晶体结构，产生大量位错（就是晶体内部原子排列错位的线缺陷），磁导率会急剧下降。所以冷加工之后必须做最终退火。但这里有个坑，就是退火前的变形量要控制好。如果变形量太小，再结晶驱动力不足，晶粒长不大；如果变形量太大，会形成织构，磁性反而有方向性。我们一般建议客户，冲片或者车削之后，留0.5到1毫米的加工余量，最后一道工序用精车或者精磨，然后送到我们这来或者自己用保护气氛炉子做最终退火。千万别小看这道工序，我见过有客户，用冷拉棒直接车零件，车完就装机，结果磁导率只有标准值的三分之一，还跑来问我们材料是不是有问题。后来让他把零件重新退火，性能马上恢复正常。

还有一个容易忽略的因素，就是工作频率。1J23这材料，适合在低频下用，一般用在400赫兹以下的场合。频率一高，涡流损耗（就是交变磁场在金属内部感应出的电流产生的热量损耗）会急剧增加，有效磁导率会下降。有些客户拿它做高频变压器，发现发热严重，这其实不是材料问题，是选型错了。高频场合应该用铁氧体或者超薄硅钢片。所以咱们选材的时候，得先问清楚工作频率是多少。如果客户说用在50赫兹工频或者400赫兹中频，那1J23没问题。要是说用在高频，那我得劝他换材料了。

咱们再回到实际应用上。1J23的典型用途，一个是精密电流互感器铁芯，一个是高精度电感器，还有磁屏蔽罩。做互感器的时候，铁芯的叠片系数很关键。如果带材表面不平整，或者有毛刺，叠片系数就低，实际导磁截面就小，误差就大。我们出厂前，带材都经过拉矫平整，表面粗糙度控制在Ra0.8以内，毛刺高度不超过0.02毫米。发货前，每卷带材都要做硬度抽检和磁性能测试。昨天刚发了一批0.2毫米厚的带材，宽度120毫米，客户要用来卷制环形铁芯。我们出厂前做了超声波探伤（用声波给钢材内部做B超，看有没有裂纹），发现一卷带材边缘有微小分层，直接挑出来回炉了。不能因为赶交货期就把有隐患的料发出去，这砸的是自己的招牌。

关于磁导性能的测试，我们用的是标准环样测试法。绕线100匝，在0.1特斯拉磁密下测初始磁导率，在0.5特斯拉下测最大磁导率。1J23的初始磁导率一般要求在3万以上，最大磁导率在8万以上。如果客户有特殊要求，比如要求低温稳定性好，我们还能调整成分，加一点点钼或者铜，提高电阻率，降低温度系数。

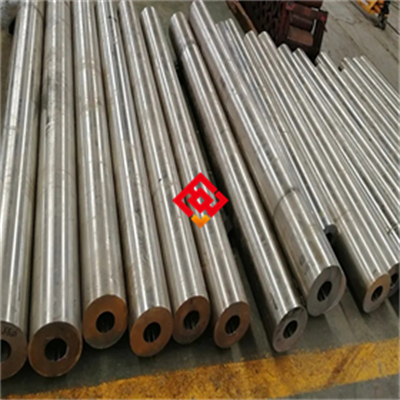

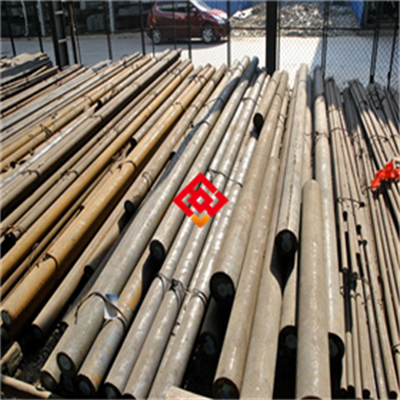

最后说下供货的情况。我们这1J23圆钢规格从直径12毫米到180毫米，长度2米到9米，带材厚度从0.05毫米到3毫米，宽度最宽到250毫米。生产工艺是真空感应熔炼加电渣重熔，然后锻造开坯，热轧或冷轧到成品尺寸。检测设备齐全，光谱检测（用光谱仪分析化学成分，看各元素含量是否达标）是每炉必做，硬度测试和磁性能测试是每批次抽检。如果您手头有拿不准的选材问题，或者想拿我们的料去测一测，随时说一声。咱们做这行的，讲究的就是个实在，材料好不好，数据说了算。有需要帮忙看下热处理工艺的，也可以发个消息聊聊，我干这行二十多年了，多少能给您提点建议。
