5J13热双金属温控响应机制分析

5J13热双金属片作为温度控制领域的基础功能材料，其工作原理建立在两种不同热膨胀系数金属层在温度变化时产生形变差异这一物理特性之上。这种材料由主动层和被动层通过特殊工艺结合而成，主动层采用高锰镍合金，被动层采用镍铁合金，两层金属在室温下具有相近的电阻率，但线膨胀系数存在显著差异。当环境温度发生改变时，两层金属的伸长量不同，但由于它们被牢固地复合在一起，整体就会向膨胀系数较小的一侧弯曲，这种弯曲变形量随温度变化呈规律性增长，从而能够驱动相关机构实现温度控制。

从材料组成来看，5J13的主动层通常采用锰镍铜合金，其平均线膨胀系数约为每摄氏度十八到二十微米每米，被动层采用镍铁合金，平均线膨胀系数约为每摄氏度一点五到二点五微米每米。两层金属的厚度比例直接影响材料的灵敏度和形变特性，常见的配比范围在主动层占总厚度的百分之四十到百分之六十之间。这种比例设计使得热双金属片在温度变化时既能产生足够的驱动力，又能保持较好的弹性回复性能。材料的比弯曲值通常在每摄氏度十四到十八乘十的负六次方每开尔文范围内，这个参数直接决定了温控器件的动作灵敏度。电阻率方面，5J13的典型值在每平方毫米米欧姆级别，能够满足不同电路设计对阻值的要求。

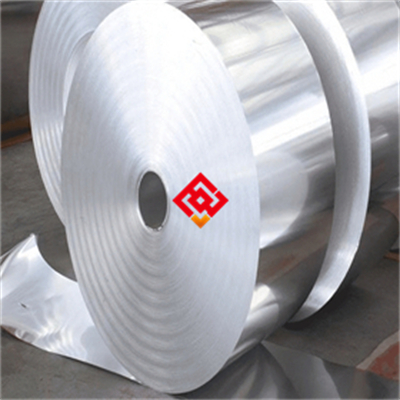

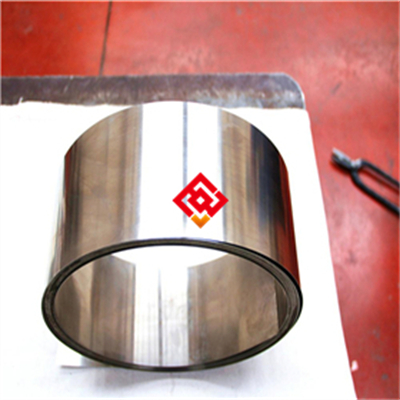

生产加工环节中，热双金属片的制造需要经过严格的工艺控制。首先将主动层和被动层金属坯料进行表面处理，去除氧化层和油污，然后通过热轧复合或冷轧复合的方式将两层金属紧密结合。复合后的材料需要经过多次冷轧和中间退火处理，以达到规定的厚度精度和内部组织均匀性。轧制过程中需要精确控制各道次的压下量，防止出现层间结合不良或厚度偏差过大等问题。最终成品通常以带材形式供应，厚度范围从零点一毫米到一点五毫米不等，宽度可根据用户需求定制。材料表面经过清洗和钝化处理，具有良好的防锈性能。在分条环节，边缘毛刺控制在规定范围内，确保后续冲压加工时不会产生裂纹或应力集中。

5J13热双金属片的温控响应机制在实际应用中表现为三种基本形式。第一种是 deflection 型，即自由端位移型，材料一端固定，另一端在温度变化时产生位移，用于推动触点或阀门。第二种是 force 型，即力输出型，材料两端均被约束，温度变化时产生推力或拉力，用于触点的压力调节。第三种是 snap action 型，即跳跃动作型，通过特殊的形状设计使材料在特定温度点产生快速翻转动作，多用于温度开关的快速通断。这三种响应形式覆盖了大多数温控设备的工作需求。在温控器设计中，热双金属片的动作温度可以通过调整材料厚度、长度以及初始预变形量来设定。厚度越薄，材料对温度变化越敏感，但驱动力也相应减小。长度增加能够增大位移量，但会占用更多安装空间。设计人员根据具体应用场景，在灵敏度、驱动力和结构尺寸之间做出平衡选择。

在温控器中的具体工作过程可以这样理解，当被控对象的温度低于设定值时，热双金属片保持初始形状，触点处于闭合或断开状态。随着温度升高，热双金属片逐渐弯曲变形，当达到动作温度时，变形量足以克服触点的反作用力，推动触点切换状态，从而切断或接通加热电路。温度降低后，热双金属片逐渐恢复原状，触点回到初始位置。这种机械式温控方式不依赖外部电源，工作可靠性高，使用寿命长，在断电或电路故障时依然能够发挥保护作用。与电子温控方案相比，热双金属温控器的响应速度相对较慢，但胜在结构简单、成本低廉、抗干扰能力强。在一些对温度控制精度要求不特别高但强调可靠性的场合，这种方案仍然具有明显优势。

安装使用过程中需要注意几个关键环节。固定方式通常采用铆接或螺钉压接，固定端必须保证足够的夹持力，防止热双金属片在反复动作过程中发生松动。自由端与传动机构之间的连接应留有适当的间隙，避免因热膨胀差异产生额外应力。对于需要较大行程的应用，可以采用多片叠加或增加长度的方式，但必须考虑安装空间和机械强度的限制。在腐蚀性环境中使用时，建议对热双金属片进行防护处理，如镀镍或涂覆保护层，但要注意表面处理层不能影响材料的导热性能和弯曲特性。工作环境温度范围通常限制在零下五十摄氏度到二百摄氏度之间，超出这个范围可能导致材料性能衰减或永久变形。焊接操作时需控制加热时间和温度，防止热影响区扩大导致材料局部退火，改变原有的热膨胀特性。

选型时需综合考虑动作温度、触点容量、安装方式、环境条件等多个因素。动作温度应留有适当余量，避免在临界点附近频繁动作导致疲劳损坏。触点容量决定了热双金属片需要提供的接触力大小，两者之间存在匹配关系。对于大功率负载，需要选用厚度较大或宽度较宽的材料，以保证足够的驱动力。安装空间受限时，可以选择高灵敏度型号或采用特殊形状设计，如U形或螺旋形结构。环境温度变化范围较大的场合，还需考虑热双金属片的线性工作区间，确保在整个工作温度范围内动作特性稳定。常见的规格对照表中，材料厚度、宽度、长度以及比弯曲值、电阻率等参数都有明确标注，便于设计人员根据计算选择合适型号。

常见问题方面，温控失灵往往源于触点烧蚀或材料疲劳。触点烧蚀通常是因为分断电流过大或灭弧措施不足，可以通过改进触头材料或增加灭弧装置解决。材料疲劳表现为动作温度逐渐漂移，这通常是长期超温运行或频繁动作造成的，需要检查实际工作温度是否超过材料允许范围。热双金属片表面出现氧化层会影响导热效率，导致动作延迟，定期清理表面氧化物可以改善这一状况。安装时的预变形量设定不当也会造成动作温度偏差，需要按照产品说明书的指导进行调整。在振动环境中使用时，建议增加防松垫圈或采用焊接固定方式，防止机械振动导致固定件松动。

在工业设备领域，5J13热双金属片广泛应用于电机保护器、过热保护开关、温度继电器等设备中。电机保护器利用热双金属片的弯曲特性模拟电机绕组温度变化，当电机过载或堵转导致温度升高时，热双金属片动作切断电源，保护电机不被烧毁。过热保护开关常用于电热器具、热水器、烘干设备等产品中，当设备内部温度异常升高时迅速切断加热回路。温度继电器则利用热双金属片驱动微动开关，实现温度的自动控制和超限报警功能。在汽车行业中，热双金属片用于冷却风扇温控开关、变速箱油温保护装置等部件。在家电产品中，电熨斗、电饭煲、饮水机等产品也大量采用热双金属片作为核心温控元件。这些应用场景的共同特点是要求温控元件具备高可靠性、长寿命和一致性好等特性，5J13材料经过长期市场验证，在这些方面表现稳定。

随着设备小型化和能效要求提高，热双金属片的设计也在不断优化。更薄的厚度规格使得温控器体积进一步缩小，同时保持了足够的工作行程。多层复合结构的发展使得材料能够同时满足导电、导热和热敏等多重功能需求。表面处理工艺的进步提高了材料的耐腐蚀性和焊接性能。在新能源设备、智能家居等新兴领域，热双金属片作为执行元件或传感元件，仍然发挥着不可替代的作用。与其他感温方式相比，热双金属片无需供电即可工作，在断电情况下依然具备保护功能，这是其最突出的技术优势之一。对于设计人员来说，理解5J13热双金属片的工作原理和特性参数，有助于在温控系统设计中做出更加合理可靠的选型决策，避免因选型不当导致的温控失效或设备损坏问题。通过合理的结构设计和参数匹配，热双金属温控器能够在各种工业应用环境中稳定运行，为设备安全运行提供基础保障。
