5J16,温度变化下双金属弯曲行为解析

5J16双金属片，作为热敏元件家族中极为经典的一员，其核心价值在于将温度变化这一物理量精准地转换为可控的机械位移。上海墨钜特殊钢有限公司供应的5J16合金，其组元层分别为镍含量较高的主动层与铁镍合金构成的被动层，通过精密的热轧复合与扩散热处理工艺，使两层金属在室温下达到冶金结合。当环境温度偏离其基准温度时，由于主动层与被动层线膨胀系数的显著差异，材料整体便会发生弯曲，且弯曲挠度与温度变化量在特定区间内保持良好的线性关系。这一特性使得5J16被广泛用于制造热继电器、断路器、电机保护器、温度补偿器以及各类温控阀门中的驱动元件，尤其适用于需要在负二十摄氏度至正二百摄氏度范围内提供稳定动作力的工况环境。

上海墨钜特殊钢有限公司地处中国上海，依托长三角地区成熟的工业配套体系，公司不仅具备从真空感应熔炼、电渣重熔到锻造、热轧、冷轧、精密带材纵剪的全流程生产能力，更严格执行ISO 9001质量管理体系及ASTM/GB双重产品标准。对于5J16这一牌号，公司内部执行更为严格的组元层厚度比控制，主动层与被动层厚度比通常控制在1比1至1比1.2之间，以确保比弯曲值稳定在每摄氏度每毫米十四点五乘十的负六次方至十六点五乘十的负六次方范围。每一批次产品在出厂前均需经过热循环试验台架验证，记录其在不同温度点下的挠度变化曲线，并将具体数据随质保书交付用户。同时，每卷带材或每批棒材的端面均喷涂有包含生产炉号、规格、状态的批次溯源码，用户可通过上海墨钜官方网站的溯源查询窗口，输入该编码即可获取从原料冶炼到成品检验的全部工艺记录，实现全生命周期追溯。

关于材质构成，5J16的化学成分设计遵循严格的配比逻辑。主动层采用含镍量约为百分之三十六的镍铁合金，并添加少量铬元素以提升抗氧化能力，其典型成分范围为镍百分之三十五点五至三十六点五，铬百分之零点五至一点零，余量为铁。被动层则采用含镍量约为百分之四十二的镍铁合金，其镍含量控制在百分之四十一点五至四十二点五，余量为铁。这种成分配比确保了主动层在室温至三百摄氏度区间内具有较高的平均线膨胀系数，约为每摄氏度十四乘十的负六次方，而被动层的平均线膨胀系数则低至每摄氏度四乘十的负六次方左右。两者叠加，便产生了显著的热弯曲效应。在力学性能方面，供货态（即软态）的5J16带材，其抗拉强度不低于五百九十兆帕，屈服强度不低于三百四十五兆帕，延伸率不小于百分之二十五，维氏硬度控制在一百七十至二百一十之间。若用户需要更高硬度的成品，可通过冷轧变形或后续时效处理将硬度提升至二百五十以上，但需注意此时材料的塑性会相应下降，弯曲加工时需预留更大的折弯半径。

物理性能层面，5J16的密度约为每立方厘米八点一克，熔点区间约为一千四百三十至一千四百五十摄氏度，其热导率在室温下约为每米开尔文十五瓦，电阻率约为每米平方毫米零点七八欧姆。用户在设计电路时需要特别留意，该合金的电阻温度系数并非恒定，在二十至二百摄氏度范围内其电阻率变化率约为百分之零点零三每摄氏度，这一特性在某些热敏元件设计中反而可作为辅助补偿参数加以利用。在耐蚀性能方面，由于双金属片多用于密闭电器壳体内部，通常不直接接触强腐蚀介质，但上海墨钜通过控制冶炼过程中硫、磷等杂质元素含量分别低于零点零一五和零点零二五，并采用保护气氛连续退火，使得带材表面形成致密的氧化膜，能够耐受百分之九十五相对湿度下的中性盐雾试验七十二小时而不出现基体腐蚀。对于长期工作在高温环境中的元件，建议将使用温度上限控制在二百五十摄氏度以内，超过此温度，组元层间的扩散加剧，可能导致比弯曲值发生不可逆漂移。

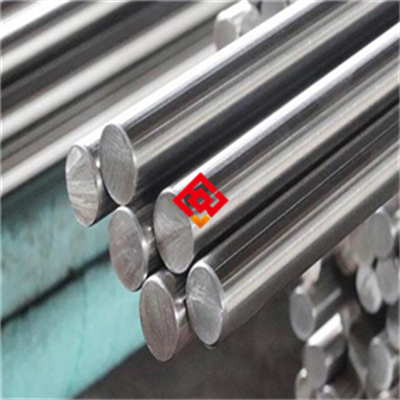

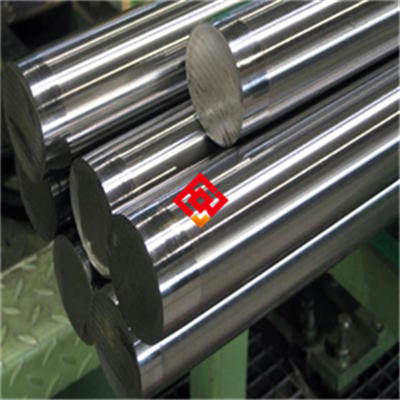

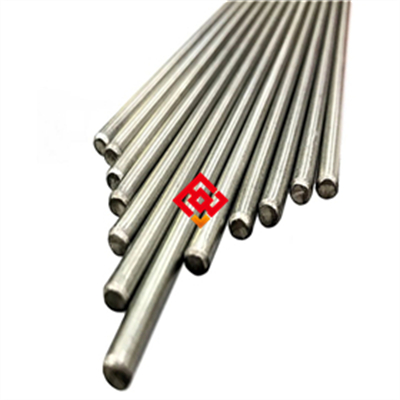

产品供货形态方面，上海墨钜可提供冷轧带材，厚度范围零点二毫米至三点零毫米，宽度五毫米至二百五十毫米，厚度公差可控制在不大于名义厚度的正负百分之五以内；热轧板材厚度三毫米至二十毫米；圆棒直径八毫米至一百毫米，状态为热轧或磨光；以及按图加工的双金属冲压件和成型件。标准交货状态为软态或半硬态，表面可选择光亮退火、酸洗或精密磨光。对于带材，默认以卷料形式供货，卷内径为三百毫米或五百毫米，单卷重量不超过三百公斤，外圈采用防锈纸包裹，并置于干燥木托架上。对于厚度小于零点三毫米的极薄带材，建议用户采用纵剪分条后的窄带规格，以便于冲压时减少废料。

在使用和加工环节，用户需注意以下事项。第一，剪切下料时应采用锋利的刀具，并确保上下刀间隙调整至带材厚度的百分之五至百分之八，否则断面会产生较大的毛刺，这些毛刺在后续热处理或装配过程中可能脱落并影响动作精度。第二，冲压成型时，由于5J16的弹性模量较高，约为每平方毫米十九万六千兆帕，回弹量显著大于普通不锈钢，因此模具设计需预设回弹补偿角，建议先做小批试模验证。第三，若元件需进行去应力退火，推荐在三百五十至四百度保温一小时，然后随炉冷至二百摄氏度以下出炉空冷，严禁在四百度以上长时间保温，以免组元层发生再结晶导致比弯曲值衰减。第四，焊接操作时，优先推荐电阻点焊或激光焊，避免使用氧乙炔焰钎焊，因为局部过热会使复合层界面产生脆性相。若必须进行锡焊，应控制烙铁温度不超过二百五十摄氏度，并选用中性助焊剂，焊后彻底清洗残留物。第五，储存环境必须保持干燥通风，相对湿度低于百分之六十，严禁与酸、碱、盐等化学品混放，带材在库房内应水平放置，堆叠层数不超过五层，防止底层卷料因重力产生永久变形。

安装与维护方面，双金属片在装配时应当避免强制扭曲，任何安装应力都会叠加到热应力上，导致动作温度点偏移。建议采用单端固定，另一端自由伸缩的典型结构，固定螺钉的拧紧力矩应参照带材厚度合理选择，例如厚度零点五毫米的带材，推荐力矩为零点五牛顿米。日常维护中，只需定期检查元件表面是否有灰尘积聚或氧化色变，对于动作频繁的断路器，建议每十万次动作后抽检其室温下的初始位置是否复位正常。常见故障之一为动作温度漂移，即元件在设定温度下不动作或过早动作，这通常是由于长期过温使用导致组元层应力松弛，处理措施是更换新元件并核查实际工作温度是否超出设计上限。故障之二为元件表面出现点蚀坑，这多见于沿海高盐雾环境，此时应选用表面涂覆有机硅保护漆的定制规格，或者将安装位置移至密封腔体内。故障之三为冲压边缘出现微裂纹，这往往源于原材料硬度偏高而折弯半径过小，解决方法是要求供货方提供半硬态材料，并增大折弯凸模圆角至材料厚度的两倍以上。

必须强调的是，在高温操作场景下，例如对元件进行热循环测试或焊接后处理时，操作人员应佩戴耐高温手套及护目镜，防止接触加热炉外壁造成烫伤。切割或磨削带材时会产生金属粉尘，建议在通风橱内进行，并佩戴防尘口罩，避免吸入含镍粉尘。若加工过程中使用酸洗液去除氧化皮，操作现场需配备应急冲洗水源，一旦皮肤接触酸液，应立即用大量清水冲洗至少十五分钟。在运输吊装重型卷料时，严禁使用钢丝绳直接勒捆带材边缘，必须采用尼龙吊带并垫以橡胶护角，防止卷料因局部受压而变形。

上海墨钜特殊钢有限公司为方便用户深入了解5J16在不同温度区间的弯曲行为曲线及具体设计计算参数，备有详细的技术说明书与选型手册。用户可通过拨打业务电话零二一六七八九八七一一，或直接联系业务负责人曾先生，私人电话一三四七二七八七九九零，索取相关文档。在选型购买时，建议用户根据实际动作温度区间与允许的空间尺寸，优先确定所需比弯曲值和电阻率等级，同时核对产品是否满足终端客户的认证要求，例如用于出口低压电器的元件需符合欧盟RoHS指令对有害物质限量的规定。价格方面，当前5J16带材的市场参考价约为每公斤一百八十元至二百二十元，具体依厚度、宽度及订货数量浮动。常规批量订货（单规格超过五百公斤）可享受约百分之五的让利，而少于五十公斤的小批量试制订单，需在基础价格上加收百分之十的拆包及分条服务费。所有产品均提供十二个月的质量保证期，质保范围涵盖材料本身缺陷导致的性能异常，但不包括因用户设计不当或超范围使用造成的失效。随货提供材质证明书、热处理工艺记录及无损检测报告，公司承诺在接到用户技术咨询后四十八小时内给予书面回复，对于紧急故障分析需求，可协调技术工程师提供远程视频指导。
