5J131,热双金属曲率变化规律深度分析

5J131属于铁镍铬系热双金属材料，其核心价值在于随温度变化产生规律性弯曲变形，这一特性源于两组元合金热膨胀系数的显著差异。主动层采用高膨胀系数的铁镍铬合金，被动层则为低膨胀系数的铁镍合金，通过真空熔炼、热轧复合、精密冷轧及稳定化热处理等工序制成。该材料在室温至四百摄氏度的温度区间内，曲率变化呈现良好的线性关系，尤其适用于需要精确控制动作温度的温控器件与热补偿装置。当环境温度超过四百摄氏度时，材料的弹性模量衰减加快，内应力释放导致线性度下降，因此不建议在高于此温度的场景中长期使用。对于需要更高使用温度的工况，可考虑镍铬系或钴基热双金属，但成本相应增加。

上海墨钜特殊钢有限公司位于中国上海，拥有特种冶炼、真空感应熔炼、精密冷轧及连续热处理生产线，严格执行ISO 9001质量管理体系，产品同时满足ASTM及GB/T 4461等标准要求。公司对每批次5J131材料实施全流程可追溯管理，从原料入厂到成品出厂均留存完整记录。业务联系人为曾先生，办公电话为021 67898711，私人电话为13472787990，客户可通过任一号码获取技术选型支持或商务报价。

该材料主动层典型化学成分中镍含量约百分之二十，铬含量约百分之八，余量为铁；被动层镍含量约百分之三十六，余量为铁。关键杂质元素如碳、硫、磷分别控制在百分之零点零五、百分之零点零二、百分之零点零二以下，以确保组元间结合强度及长期热循环稳定性。室温下抗拉强度不低于五百九十兆帕，屈服强度不低于三百四十兆帕，延伸率不小于百分之二十五，维氏硬度约一百六十至二百一十。在三百摄氏度时，抗拉强度仍可保持四百兆帕以上，满足大多数温控元件的结构强度需求。物理性能方面，密度约为每立方厘米八点一克，熔点约一千四百三十摄氏度，热导率约每米开尔文十八瓦，电阻率约每米平方毫米零点八欧姆，线膨胀系数主动层约为每开尔文十六乘以十的负六次方，被动层约为每开尔文一点五乘以十的负六次方，两者差值决定了材料的热敏感度。比弯曲值约为每开尔文十四点五乘以十的负六次方，线性温度范围从零下二十摄氏度延伸至二百摄氏度，在该区间内曲率变化偏差不超过百分之五。

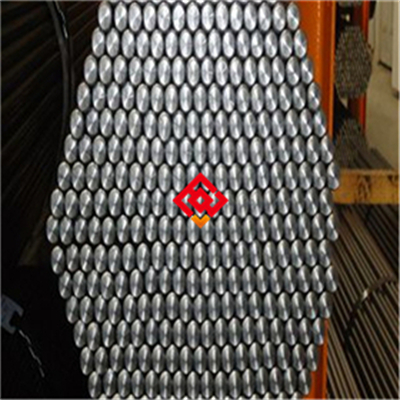

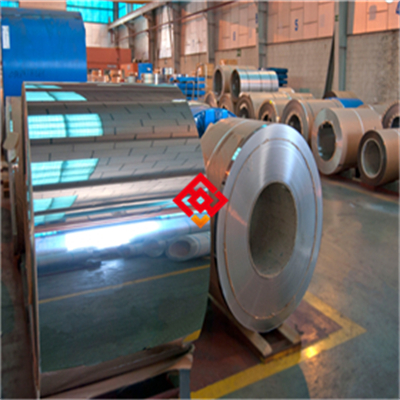

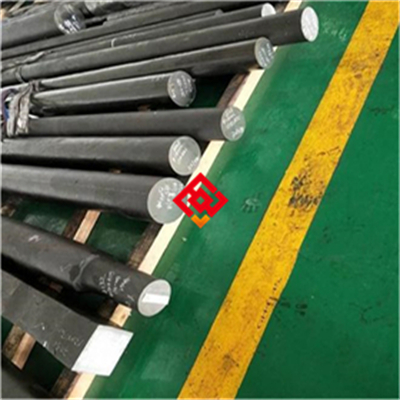

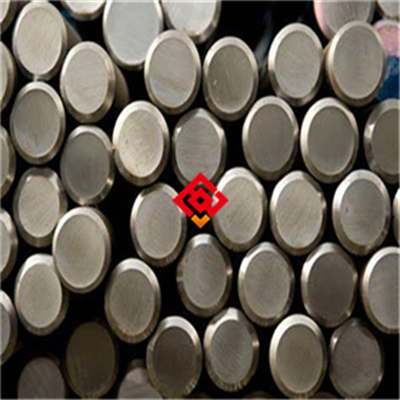

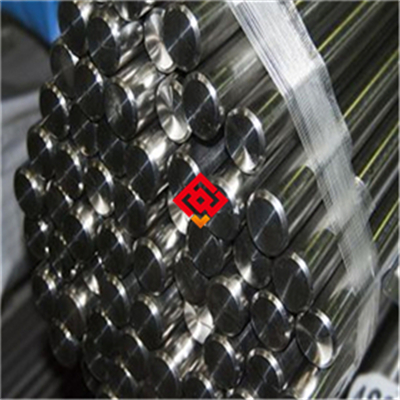

产品的供货形态覆盖冷轧带材、薄板、圆棒、丝材及异形冲压件。带材厚度范围为零点一至三点零毫米，宽度五至二百五十毫米；板材厚度三点零至二十毫米，宽度最大五百毫米；棒材直径八至一百毫米；丝材直径零点五至五毫米。所有产品均以固溶或稳定化状态交货，表面可提供光亮、酸洗或磨光处理。每卷或每批产品均附有批次溯源码，编码规则为五位生产年份加两位熔炼炉号加三位轧制批次加两位分卷序号，例如二四零七一五三零一，客户可通过上海墨钜官网或致电查询该编码对应的成分报告、力学性能数据及热处理记录。

在应用领域方面，5J131广泛用于电机保护器、断路器、热继电器、恒温控制器、汽车散热器温控阀及仪表用热补偿元件。例如在电机过热保护器中，双金属片在温度达到动作值时迅速翻转，断开电路；在热继电器中则利用其缓慢变形推动触点，实现过载保护。设计人员需根据动作温度、推力要求及安装空间选择合适的片厚与形状，必要时可采用复合铆接或焊接方式组装。材料的加工性能良好，可进行冲裁、弯曲、钻孔及焊接，但需注意冷加工硬化速率较快，多次成形后应进行去应力退火，推荐温度三百五十至四百度，保温一至两小时，随后缓慢冷却。焊接时优先采用电阻焊或激光焊，避免使用高热量气焊导致组元层间扩散，影响热敏感性能。切割加工推荐使用高速钢刀具并配合冷却液，防止局部过热改变材料组织。存储环境应保持干燥通风，相对湿度不超过百分之六十，避免与酸碱介质接触。包装采用防锈纸加聚乙烯薄膜密封，外覆木箱或铁皮箱，运输过程中严禁抛掷、撞击或重压，吊装时应使用柔性吊带，禁止钢丝绳直接接触产品表面。

常见故障之一为动作温度漂移，多因长期使用后内应力松弛所致，可通过重新进行稳定化处理恢复，处理温度略高于最高使用温度二十至三十摄氏度，保温两小时后炉冷。故障之二为双金属片开裂，通常源于冲裁边缘存在微裂纹或冷弯半径过小，预防措施为增大弯曲半径至材料厚度的两倍以上，并对冲裁断面进行倒角或抛光。故障之三为接触电阻增大导致发热异常，往往因表面氧化或油污污染，清洁时使用无水乙醇擦拭，严禁使用强酸强碱清洗剂。安装时应注意双金属片的固定端与自由端方向正确，避免施加额外预紧力，否则会改变动作温度。日常维护需定期检查触点烧蚀情况及变形量，一般每半年至一年校准一次。

高温操作时，材料表面可能产生氧化皮，建议加热温度不超过六百度，且加热时间尽量缩短。切割或打磨过程中产生的金属粉尘应通过局部排风收集，操作人员佩戴防尘口罩及防护眼镜，避免吸入含镍粉尘。若发生泄漏或散落，应使用吸尘器清理，严禁用压缩空气吹扫，防止粉尘扩散。废料应分类收集，交由有资质的回收机构处理，不可混入生活垃圾。

上海墨钜可提供详细的技术说明书，内容涵盖不同温度下的曲率计算曲线、疲劳寿命测试数据及典型应用案例，欢迎致电业务电话021 67898711或私人电话13472787990索取。在选型时，请根据实际工作温度区间、动作精度要求及环境介质选择合适牌号，若涉及UL或VDE认证，请提前告知，我司可配合提供相应检测报告。价格方面，5J131冷轧带材参考价格为每公斤一百二十至一百八十元，具体视规格及订货量而定；批量订货五百公斤以上可享受百分之五至百分之八的折扣，小样试用装每公斤加价百分之二十且起订量不低于五公斤。质保期为交货后十二个月，期间因材料自身缺陷导致的性能异常可免费退换。公司提供完整的技术资料包，包括材质证明书、无损检测报告及热处理工艺建议，售后技术团队可在四十八小时内响应客户咨询。
