5J143双金属材料热致变形能力解析

5J143是铁镍铬系热双金属材料中一个较为常见的牌号，属于主动层与被动层通过冶金结合方式制成的一类功能合金。这类材料的核心价值在于其能够随温度变化产生规律性的弯曲变形，从而将热能转换为机械位移量，在工业温控与热敏执行机构中承担关键角色。本文围绕5J143材料的组分构成、变形机理、性能参数、典型应用以及选型注意事项展开说明，帮助相关行业的工程技术人员与采购人员对该材料形成系统完整的认知。

5J143牌号中的数字与字母组合遵循国家标准GB/T 4461关于热双金属材料的命名规则。其中5代表该材料比弯曲公称值为5级，J代表具有较高电阻率特性，143则是该材料在系列中的顺序编号。从材料结构来看，5J143由两层不同热膨胀系数的合金层复合而成，主动层采用膨胀系数较高的铁镍铬合金，被动层采用膨胀系数较低的铁镍合金，两层金属在高温下经轧制扩散焊合形成不可分离的整体。这种复合结构决定了材料在温度变化时，因两层金属膨胀量存在差异而产生内应力，进而驱动材料整体向膨胀系数较小的一侧弯曲。弯曲量的大小与温度变化幅度、材料厚度以及组元层厚度比直接相关，这是热双金属材料工作的基本物理原理。

在化学成分方面，5J143的主动层通常含有约百分之二十左右的镍以及一定比例的铬元素，铬的加入主要目的是提升主动层的抗氧化性能与电阻率稳定性。被动层则以含镍量较高的铁镍合金为主，其镍含量接近百分之三十六，该成分下合金在室温至三百摄氏度范围内具有极低的热膨胀系数，几乎不随温度变化发生尺寸改变。两层材料的厚度比例一般控制在主动层与被动层厚度比为一比一至二比一之间，具体比例可根据用户对弯曲灵敏度与推力大小的要求进行调整。材料整体厚度范围常见于零点四毫米至一点五毫米之间，宽度依据下游加工需求而定，常规供货状态为冷轧硬态或半硬态带材，表面呈银灰色金属光泽，边缘切割整齐无毛刺。

5J143的比弯曲性能是其最核心的技术指标。所谓比弯曲，是指单位厚度热双金属材料在温度变化一度时产生的曲率变化量，该数值直接反映材料对温度变化的敏感程度。5J143的比弯曲值按照国家标准规定，在二十摄氏度至一百三十摄氏度温度区间内测得，其典型值约为每摄氏度每毫米厚度产生百分之十四点五左右的曲率变化，换算为常用单位即每摄氏度每米长度产生约十四点五毫米的挠度位移。这一灵敏度水平在热双金属材料中属于中等偏上，既能保证温控动作的准确性，又不会因为过于灵敏导致环境微小温度波动引发误动作。材料的允许使用温度范围较宽，长期工作温度可保持在零下五十摄氏度至三百五十摄氏度之间，短时最高使用温度可达四百五十摄氏度。超过该温度上限，材料内部的组元层可能发生不可逆的相变或氧化，导致比弯曲值漂移，影响温控精度与重复性。

电阻率是5J143区别于其他热双金属牌号的重要特征。该材料的电阻率约为每平方毫米每米零点七五欧姆左右，明显高于普通热双金属材料。这一特性使5J143特别适合用于既需要温度感应又需要通电加热的复合工况，例如电流加热型热敏开关中，材料自身在通电时产生焦耳热，同时自身感知温度变化并发生弯曲变形，从而实现电流通断的自动控制。材料电阻率的温度系数较小，在常温至二百摄氏度范围内电阻值变化平缓，有利于加热功率的稳定输出。对于需要快速升温响应的应用场景，5J143的高电阻率特性可以缩短热惯性时间，使执行机构对电流变化的响应更为迅速。

从生产工艺角度观察，5J143带材的制造过程包括真空熔炼、锻造开坯、热轧复合、冷轧精整、热处理矫直等多道工序。主动层与被动层合金分别熔炼后，经表面处理去除氧化皮，再叠合加热至扩散焊合温度，通过大压下量轧制实现原子级结合。结合面的质量直接影响材料的使用寿命与变形一致性，优质5J143的层间结合强度应达到基体材料的强度水平，在反复弯曲过程中不会出现分层开裂现象。冷轧过程中需严格控制道次压下量与轧制张力，使材料获得均匀的厚度公差与平直度。成品带材通常需经过稳定化热处理，以消除内应力并调整材料的弹性性能，确保后续冲压加工时形状稳定性良好。材料表面可提供光亮表面或哑光表面两种状态，光亮表面适用于需要反射热辐射的场合，哑光表面则有利于提高热吸收效率。

在实际应用中，5J143最常见的产品形态是热敏开关组件。这类开关广泛应用于家用电器中的电熨斗温控、电烤箱温度调节、饮水机加热保护、热水器超温断开等场景。材料被冲压成碟形或条形感温元件，当被控对象温度升高至设定值时，元件弯曲变形达到临界点，驱动触点快速断开电路；温度下降后元件恢复原状，触点重新闭合。这种基于材料自身形变的控制方式无需外部电源驱动，结构简单可靠，使用寿命可达数万次动作循环。在工业设备领域，5J143常被用作温度补偿元件，安装于精密仪表或液压系统中，用以抵消环境温度变化对设备精度的影响。例如在液压流量控制阀中，5J143元件可根据油温变化自动调节阀口开度，使流量保持恒定，避免因油液粘度随温度变化导致的执行机构速度波动。此外，该材料还可用于制作过热保护继电器、恒温控制器、汽车发动机冷却风扇热敏开关、电池充电过热保护装置等产品。在电力设备中，5J143被制成螺旋形或折弯形感温件，安装于变压器或开关柜内部，当设备异常发热时触发报警或跳闸信号，保障电力系统运行安全。

选型过程中需要重点考量的参数包括使用温度区间、允许弯曲位移量、承受推力大小以及安装空间限制。设计人员应首先明确被控对象的温度设定点与动作回差要求，据此计算所需材料厚度与有效长度。较薄的带材弯曲灵敏度高但推力小，适合直接驱动微型触点；较厚的带材能产生较大推力，但需要更长的温度变化幅度才能达到目标位移，设计时应根据负载特性权衡选择。材料的宽度方向同样影响推力大小，宽度增加可提高刚性但会降低弯曲灵活性，对于需要绕轴线扭转的应用，应选用窄条状材料并辅以适当的形状设计。安装方式上，5J143元件通常采用一端固定一端自由的结构，固定端通过铆接或焊接与支架连接，自由端安装触点或推杆。元件的工作位移方向可通过选择主动层朝向哪一侧来设定，安装时需确保主动层朝向温度源方向，以获得最快的热响应速度。对于需要较大位移量的场合，可采用多层5J143元件叠合使用，或设计成螺旋弹簧状以增加有效长度，但需注意多层结构会降低整体响应速度，且层间摩擦可能引入动作不稳定因素。

维护保养方面，5J143材料本身具有较好的耐腐蚀性能，但在潮湿或含腐蚀性气体的环境中长期使用，表面仍可能出现轻微氧化或锈蚀。对于密封环境内的应用，材料表面可进行镀镍或镀锡处理以提高耐蚀性，但镀层厚度应均匀且不影响材料的弯曲性能。使用过程中应避免材料承受超过弹性极限的过度弯曲，否则会产生塑性变形，导致温控点偏移且无法恢复。定期检查触点烧蚀情况与元件变形量，对于动作频率高的开关设备，建议每半年进行一次动作温度校验。若发现动作温度明显偏离设定值，应检查元件是否发生疲劳裂纹或结合层是否出现异常，必要时更换新元件。存储环节中，带材应保持原包装状态存放于干燥通风环境，避免与酸碱物质接触，堆放高度不宜过大以防止底层材料受压变形。

关于5J143的常见问题，用户经常询问其与5J201、5J075等牌号的区别。5J201的比弯曲值较高，灵敏度优于5J143，但电阻率较低，适合对温度敏感度要求高而加热功率要求不高的场合；5J075的比弯曲值较低，但允许使用温度更高，适合高温环境下的粗调控制。5J143的定位在于平衡了灵敏度、电阻率与使用温度范围，是通用性较强的牌号。另一个常见疑问是关于材料在连续工作后的性能漂移问题。热双金属材料在长期交变温度作用下，组元层可能发生微量的组织回复或应力松弛，导致比弯曲值缓慢变化。5J143由于含有铬元素，其组织稳定性较好，在额定温度范围内连续工作一万次后，动作温度漂移量通常控制在正负百分之五以内，满足大多数工业控制要求。对于要求更高稳定性的场合，可选用经过特殊稳定化处理的5J143产品，或考虑采用更高等级的热双金属材料。

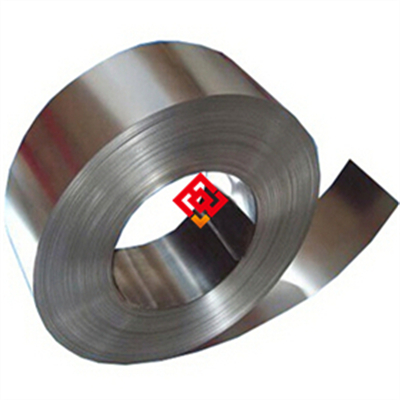

从行业应用价值来看，5J143作为一种成熟的热敏功能材料，在传统家电温控领域仍占据不可替代的地位。随着新能源产业兴起，该材料在电动汽车电池热管理系统、光伏逆变器过温保护、储能设备温度监控等新兴领域获得了新的应用空间。其无源驱动的特性符合低功耗设计趋势，材料本身不含铅汞等有害物质，符合RoHS环保指令要求。随着精密制造技术进步，5J143带材的厚度公差可控制在正负百分之三以内，宽度公差控制在正负零点一毫米以内，为下游高精度冲压与自动化组装提供了材料保障。在采购环节，用户应依据实际工况选择合适规格，并索取材料质保书确认化学成分与性能检测数据，确保批次一致性满足生产要求。对于大批量应用，建议与供应商就尺寸公差、表面质量、卷重包装等细节进行充分沟通，以降低后续加工成本与废品率。5J143带材通常以卷料形式供货，也可根据需求分条为窄带或裁切成定尺片料，包装采用防锈纸与木箱结合方式，确保运输过程中材料表面不受损伤。
