DZ422E定向凝固高温合金长期组织稳定性研究

DZ422E是一种采用定向凝固工艺制备的镍基高温合金，主要服务于航空发动机涡轮叶片与导向叶片等热端部件的制造需求。该合金在DZ422合金的基础上通过成分优化调整而来，在保持较高承温能力的同时，着重改善了合金在长时服役条件下的组织稳定性。本文围绕DZ422E合金的化学成分设计、显微组织特征、力学性能表现以及长期时效过程中的组织演变规律展开系统介绍，为材料选型与工程应用提供技术参考。

合金的化学成分设计遵循镍基高温合金的经典强化原则。基体元素镍含量保持在百分之六十以上，确保面心立方结构的奥氏体基体具备良好的韧性与组织稳定性。铬元素含量控制在百分之八点五至百分之九点五区间，主要发挥抗氧化与抗热腐蚀作用，同时参与形成晶界碳化物。钴元素添加量约为百分之十，一方面降低基体的层错能，促进蠕变过程中位错亚结构的形成，另一方面调节γ′相的溶解温度与析出行为。钨与钼作为主要的固溶强化元素，合计含量接近百分之八，通过原子尺寸差异引起的晶格畸变有效阻碍位错运动。铝与钛是形成γ′相的核心元素，铝含量约百分之五点三，钛含量约百分之二点二，两者共同作用使得γ′相体积分数可达到百分之六十五左右。碳含量控制在百分之零点零七至百分之零点一二之间，用于形成稳定的一次碳化物与晶界二次碳化物。硼与锆作为微量元素添加，含量均低于百分之零点零五，主要改善晶界结合强度与蠕变塑性。

DZ422E合金采用定向凝固工艺制备，其典型组织特征为沿凝固方向生长的柱状晶组织。柱状晶的轴向与主应力轴方向平行，消除了普通等轴晶合金中横向晶界对力学性能的不利影响。凝固过程中采用螺旋选晶器或籽晶法控制晶粒取向，使柱状晶的晶体学取向控制在〈001〉方向附近，该方向在高温下具有最低的弹性模量，有利于降低热疲劳应力。柱状晶的横向晶界数量显著减少，裂纹萌生与扩展的路径被有效抑制，这是定向凝固合金相较于等轴晶合金性能优势的结构基础。

合金经标准热处理制度处理后获得较为理想的服役组织。固溶处理温度设定在一千二百二十摄氏度左右，保温四小时后以适当速度冷却，使大部分一次γ′相回溶进入基体。随后进行两级时效处理，第一级时效温度约为一千零五十摄氏度，保温四小时，用于析出尺寸较大的二次γ′相；第二级时效温度约为八百五十摄氏度，保温八小时，促进细小三次γ′相的弥散析出。最终获得的γ′相呈现规则的立方体形貌，边长为零点三至零点五微米，以高度有序的方式排列在基体中。晶界处析出不连续的颗粒状M23C6型碳化物，这种不连续分布形态有利于阻止晶界滑移同时保持一定的塑性。晶内同时存在少量弥散分布的MC型一次碳化物，形状为块状或条状，尺寸在二至五微米范围，这些碳化物在凝固过程中形成，具有钉扎晶界和细化铸态组织的作用。

针对长期组织稳定性的研究是DZ422E合金应用考核的重要内容。合金在八百五十摄氏度至九百五十摄氏度温度区间进行最长一万小时的长时时效处理后，组织演变呈现阶段性特征。在时效初期阶段，γ′相尺寸缓慢增大，立方度保持良好，粗化速率符合LSW理论预测的规律。时效中后期，γ′相发生定向粗化现象，部分区域出现筏排化趋势，但筏排化程度明显轻于同类单晶合金，这得益于合金中较高的铬含量对元素扩散的抑制作用。时效过程中二次M23C6碳化物在晶界处持续析出并逐渐连接成链状，同时伴随晶界附近γ′相的退化区形成。这种组织变化在普通等轴晶合金中往往导致持久性能显著下降，但DZ422E合金由于柱状晶组织的特殊性，晶界数量极少且晶界方向与应力轴平行，因此性能退化幅度得到有效控制。

长期时效对力学性能的影响规律显示，合金在九百度左右具有优异的组织稳定性。经七千小时时效处理后，室温拉伸强度下降幅度控制在百分之五以内，塑性保持良好。高温持久性能方面，在九百摄氏度二百五十兆帕条件下的持久寿命衰减率处于同类合金的较低水平。蠕变速率在稳态阶段保持平稳，第三阶段蠕变的起始时间明显推迟，这与γ′相粗化速率缓慢以及晶界碳化物稳定性良好密切相关。合金的抗氧化性能在长期试验中表现稳定，氧化增重曲线遵循抛物线规律，表面形成的氧化膜主要由Cr2O3和Al2O3组成，具有优异的保护性。热腐蚀环境下，合金表现出良好的抗硫腐蚀能力，这得益于铬元素与钴元素的合理配比。

DZ422E合金的铸造工艺适应性同样值得关注。该合金采用真空感应熔炼母合金，随后在真空定向凝固炉中重熔浇注。定向凝固过程的抽拉速率通常控制在每分钟三至六毫米范围，温度梯度保持在每厘米三十至六十摄氏度。凝固参数的选择需要兼顾枝晶间距与显微疏松的控制，过快的抽拉速率容易导致雀斑缺陷形成，过慢则可能引起晶粒取向偏离。合金的铸造充型能力良好，适合制备弦长一百毫米以内的复杂气冷叶片。壁厚在零点八毫米以上的部位均能获得完整充型，薄壁部位的显微疏松水平可以控制在百分之零点五以内，满足航空发动机叶片的技术标准要求。

合金的焊接修复性能在服役叶片维修中具有重要意义。DZ422E合金可以采用氩弧焊与激光熔覆两种方式完成缺陷修补。焊接前需将工件预热至八百摄氏度左右，焊后采用与标准热处理相近的时效制度消除残余应力并恢复组织性能。焊接热影响区的γ′相溶解与再析出行为与母材基本一致，接头区域的持久强度可达到母材的百分之九十以上。需要注意的是，焊接修复次数应控制在两次以内，多次焊接会导致热影响区晶粒长大与碳化物粗化，影响修复质量。

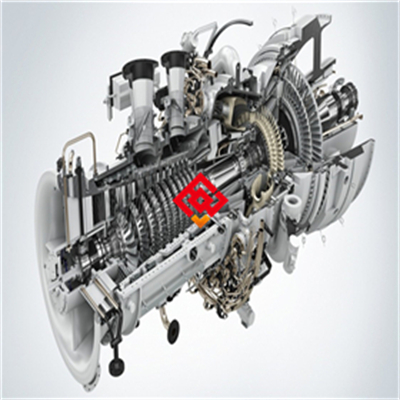

在工程应用方面，DZ422E合金目前主要应用于地面燃机与航空发动机的高压涡轮转子叶片和导向叶片。某型燃机一级动叶片采用该合金制造，经累计两万小时运行考核后解剖分析显示，叶身中部温度最高的截面处γ′相尺寸由初始的零点四微米长大至零点六微米左右，仍保持规则的立方形貌，未出现明显的筏排化与拓扑密排相析出。叶片榫齿部位与缘板部位的显微组织基本保持原始状态，仅晶界碳化物略有粗化。整个叶片未发现裂纹萌生迹象，尺寸变化在允许公差范围内，证明该合金在长期服役条件下具备良好的组织稳定性与性能可靠性。

合金的选型对比方面，DZ422E与普通等轴晶合金相比，持久强度与抗热疲劳性能优势明显，承温能力可提高约三十摄氏度。与第一代单晶合金相比，虽然高温蠕变性能略逊，但成本优势显著，且制备工艺成熟度更高，成品率更易控制。因此在工作温度不超过九百五十摄氏度的长寿命地面燃机叶片以及工作温度不超过一千摄氏度的航空发动机叶片应用中，DZ422E合金具有突出的综合性价比。

日常维护与质量控制方面，该合金叶片的检测重点集中在叶身表面裂纹与涂层状态。荧光渗透检测可有效发现表面开口缺陷，超声波检测用于内部组织异常评估。服役叶片在每次大修时需进行尺寸测量与壁厚检测，重点监控前缘与排气边部位的减薄量。涂层修复应在叶片基体未发生明显损伤时进行，采用扩散铝化物涂层或MCrAlY包覆涂层均可获得良好的防护效果。修复后的叶片需进行低倍组织检查与热稳定性验证，确保涂层与基体结合良好且未对基体组织造成不良影响。

DZ422E合金的研发历程反映了定向凝固高温合金从第一代向更高性能牌号过渡的技术脉络。该合金在继承DZ422合金成熟工艺的基础上，通过降低碳含量和调整难熔金属比例，使组织稳定性获得明显提升。实验室数据与服役考核结果均表明，该合金在中温中应力条件下具有优异的长期服役能力，是当前工业燃机与航空发动机热端部件国产化选材的重要候选材料之一。随着定向凝固设备精度提升与数值模拟技术发展，该合金在复杂气冷结构叶片制造方面的潜力将得到进一步释放，为高端动力装备的自主化研制提供可靠的材料支撑。
