亚川科技-数据中心 DCIM 基础设施系统详细解读

亚川科技-数据中心 DCIM 基础设施系统详细解读

一、DCIM 定义

DCIM（Data Center Infrastructure Management，数据中心基础设施管理），是面向数据中心动力、环境、机柜、安防、资产、能耗的一体化运维管理平台，打通 IT 设备与基础设施两套体系，区别于传统机房动环监控：动环侧重机电环境告警采集；DCIM 在采集基础上增加资产全生命周期、容量规划、PUE 分析、机位资源、变更工单、报表审计，实现基础设施数字化管控。

核心定位：衔接机电基础设施（供配电、UPS、空调、冷机、消防）与IT 业务设备（服务器、交换机、存储），消除 IT 与基础设施信息孤岛。

亚川科技联系 一八零、六六八七、三一八一（侯经理）、20年专注于IBMS系统集成3D可视化数字孪生管理平台、建筑设备一体化监控系统、建筑设备管理系统、楼宇自控DDC系统、冷热源群控系统、空气质量监控系统、智能照明系统、能源能耗管理系统、FMCS厂务信息管理系统,DCIM数据中心基础设施管理系统、空气流向管理系统、消防防排烟一体化监控系统。源头厂家，一站式服务！

二、DCIM 与动环、BA 楼宇自控的边界区分

表格

系统管控对象核心能力适用场景

传统机房动环监控动力、环境、消防设备实时采集、告警、简单历史曲线基础机房监控，只看机电设备

BA 楼宇自控大楼冷热源、新风、公共空调、给排水楼宇机电设备逻辑联动、时序控制整栋建筑暖通机电，不管理机柜 IT 资产

DCIM 基础设施系统动环全部能力 + 机柜机位、IT 资产、容量、能耗碳排、运维工单、PUE、变更管理采集 + 资产管理 + 容量仿真 + 运维流程 + 能效分析中大型数据中心、智算中心、模块化机房

集成关系：DCIM 可对接 BA 系统获取大楼冷源数据；DCIM 可向下兼容动环采集能力；大型项目 DCIM 向上可接入 IBMS 总集成平台。

三、DCIM 基础设施核心功能模块

1. 动力环境监控模块（基础采集层）

属于 DCIM 底层数据源，覆盖机房全部基础设施测点：

供配电系统：高低压配电柜、UPS、蓄电池组、精密配电 PDU、列头柜；采集电压、电流、功率、功率因数、开关状态、电池电压内阻、过载告警。

制冷空调系统：精密空调、行间空调、冷机、冷却塔、水泵；回风 / 出风温度湿度、风机转速、阀门开度、机组运行状态、故障代码。

环境感知：机房温湿度、烟感、漏水检测、气体检测、压差传感器。

安防消防接入：门禁、视频监控、消防主机信号干接点对接；消防告警联动设备逻辑。

能力：实时组态画面、告警分级（一般 / 重要 / 紧急）、声光弹窗、短信 / 邮件推送、告警抑制、告警闭环处理、历史曲线存储。

2. 机柜与空间容量管理模块（DCIM 标志性模块，动环无此能力）

机位资源管理：机柜 3D 可视化，U 位占用可视化，标记已占用 / 空闲 / 预留机位；记录每 U 位设备型号、SN 序列号。

电力容量评估：机柜总功率、PDU 支路剩余功率，防止上架超功率；新设备上架容量预校验，避免过载。

散热容量评估：机柜进出风温度，热点识别，评估机柜制冷余量，识别局部热点风险。

空间容量统计报表：U 位利用率、机柜功率利用率、机房剩余机位，支撑机房扩容规划。

3. IT 资产全生命周期管理模块

覆盖 IT 设备从入库、上架、变更、迁移、下架报废完整流程：

资产台账：服务器、交换机、存储、光模块；设备 SN、型号、所属业务、责任人、维保到期时间。

上架变更工单：设备迁移、更换需要走工单流程，工单完成自动更新机柜 U 位资产信息。

台账报表：维保到期预警，资产盘点，导出审计报表。

4. 能耗与 PUE 能效 & 碳排分析模块

分项能耗统计：IT 负载能耗、制冷能耗、供配电损耗、照明辅助能耗分项计量。

PUE 计算：实时 PUE、日 / 月 / 年 PUE 统计，PUE 趋势曲线；区分总 PUE、局部机房 PUE。

能效分析：定位高能耗区域，识别制冷浪费；支持节能策略评估。

碳排放统计：基于能耗折算机房碳排放量，输出双碳报表，适配绿色数据中心、A 级机房审计。

5. 运维工单与流程管理模块

标准化机房运维，摆脱纸质记录：

告警自动生成工单，分配运维人员；记录处理过程、处理结果。

设备巡检工单、设备变更工单、维保工单；工单闭环留痕，满足等保、机房等级评审审计。

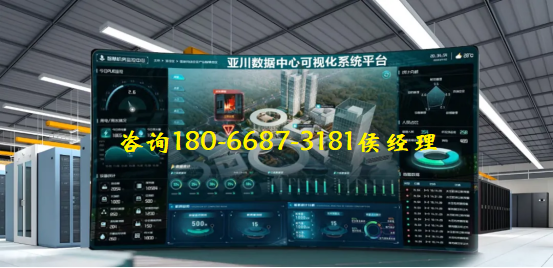

6. 3D 可视化模块

机房 3D 全景，楼栋→机房→机柜→设备层级钻取；直观展示机柜、设备、传感器位置；告警设备高亮定位。

7. 接口集成能力

向下：对接 Modbus‑RTU/TCP、SNMP、BACnet、干接点，对接 UPS、精密空调、PDU、传感器；对接 BA 楼宇自控获取大楼冷源。

向上：北向 API 接口，对接 IBMS、集团运维平台、云平台，输出告警、能耗、资产数据。

四、DCIM 系统分层架构

感知采集层：PDU、传感器、UPS、空调、门禁等现场硬件设备。

采集网关层：动环采集网关，协议转换，把多种非标协议转为标准协议，隔离现场设备与上层服务器。

业务服务层：DCIM 应用服务器、数据库；完成数据存储、计算（PUE、容量计算）、工单逻辑、权限。

展示应用层：Web 客户端、大屏可视化、移动端 APP。

五、DCIM 关键技术要点

数据时序存储：机房测点数量巨大，需要时序数据库存储海量温湿度、功率历史数据，保证曲线查询性能。

告警风暴抑制：消防、断电故障会产生批量告警，DCIM 需要抑制衍生告警，只输出根源告警。

时间同步：全部采集网关、服务器 NTP 时间同步，保证告警、日志时间戳一致，审计溯源。

权限分级：运维、管理员、审计人员权限隔离，操作日志全部留痕。

高可用：重要数据中心 DCIM 服务器双机热备，避免 DCIM 平台本身单点故障。

六、DCIM 典型应用价值

安全层面：提前发现动力、制冷隐患，减少机房宕机风险；告警闭环、运维留痕，满足机房等级、等保审计。

资源效率：量化机柜 U 位、功率余量，提升机房机柜利用率，避免盲目扩容。

能效价值：精准 PUE 监控，识别制冷浪费，降低数据中心运行能耗，满足绿色低碳考核。

运维效率：数字化资产与工单，减少人工盘点工作量，故障快速定位。

七、选型注意点

小型模块化机房：可选用轻量化 DCIM，部分厂商动环软件内置简易 DCIM 资产 U 位功能；

大型 / 智算中心：必须完整 DCIM，重点考察容量仿真、资产工单、北向 API 开放度、时序数据性能；

注意区分：很多厂商宣传 DCIM，实际只是增强版动环，缺少 U 位容量、资产工单流程，需要重点甄别。

八、DCIM 与 IBMS 集成逻辑

园区 / 大型综合体数据中心场景：DCIM 作为子系统接入 IBMS 集成平台。

DCIM 负责机房内部全部基础设施、IT 资产、PUE、机房告警；

BA 楼宇自控负责大楼公共冷热源、公共机电；

IBMS 做全局统一门户、统一告警；机房详细资产、机位业务依然保留在 DCIM 内部，IBMS 只做汇总展示，不替代 DCIM 业务能力。
